1 总布置图
[caption id="attachment_8029" align="aligncenter" width="3000"]
混凝土岔枕用50kg/m钢轨12号单开道岔总布置图 专线4198 CZ255[/caption]

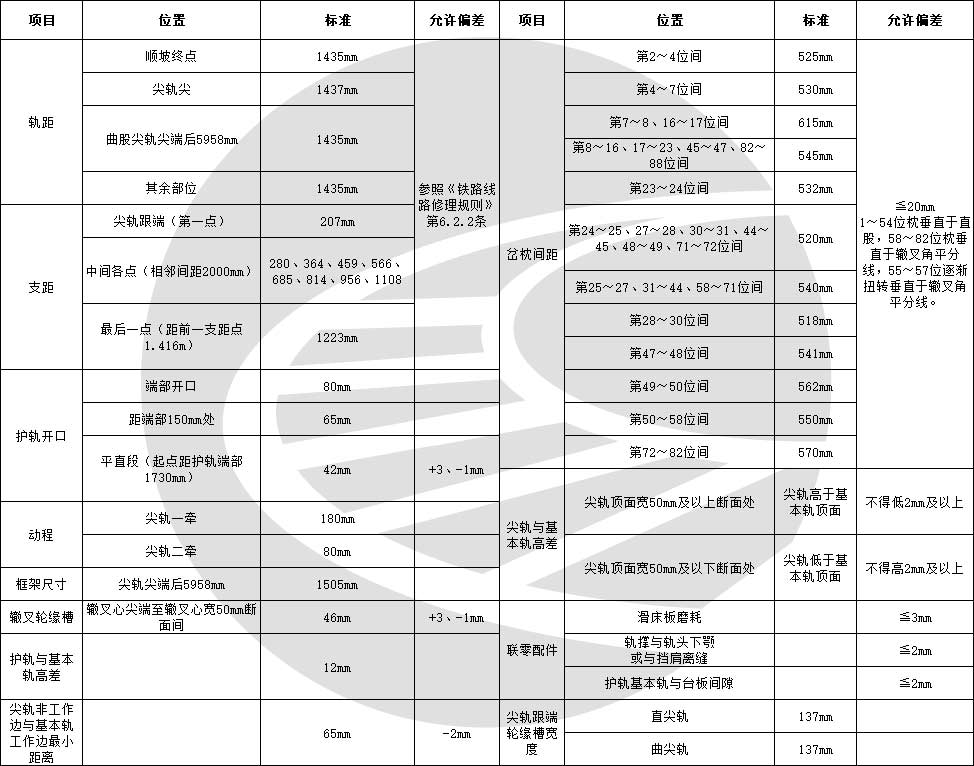

2 各部尺寸
| 项目 | 位置 | 标准 | 允许偏差 |
| 轨距 | 顺坡终点 | 1435mm | 参照《铁路线路修理规则》第6.2.2条 |
| 尖轨尖 | 1437mm | ||
| 曲股尖轨尖端后5958mm | 1435mm | ||
| 其余部位 | 1435mm | ||
| 支距 | 尖轨跟端（第一点） | 207mm | |
| 中间各点（相邻间距2000mm） | 280、364、459、566、685、814、956、1108 | ||
| 最后一点（距前一支距点1.416m） | 1223mm | ||
| 护轨开口 | 端部开口 | 80mm | |
| 距端部150mm处 | 65mm | ||
| 平直段（起点距护轨端部1730mm） | 42mm | +3、-1mm | |
| 动程 | 尖轨一牵 | 180mm | |
| 尖轨二牵 | 80mm | ||
| 框架尺寸 | 尖轨尖端后5958mm | 1505mm | |
| 辙叉轮缘槽 | 辙叉心尖端至辙叉心宽50mm断面间 | 46mm | +3、-1mm |
| 护轨与基本轨高差 | 12mm | ||
| 尖轨非工作边与基本轨工作边最小距离 | 65mm | -2mm | |
| 岔枕间距 | 第2～4位间 | 525mm | ≦20mm |
| 第4～7位间 | 530mm | ||
| 第7～8、16～17位间 | 615mm | ||
| 第8～16、17～23、45～47、82～88位间 | 545mm | ||
| 第23～24位间 | 532mm | ||
| 第24～25、27～28、30～31、44～45、48～49、71～72位间 | 520mm | ||
| 第25～27、31～44、58～71位间 | 540mm | ||
| 第28～30位间 | 518mm | ||
| 第47～48位间 | 541mm | ||
| 第49～50位间 | 562mm | ||
| 第50～58位间 | 550mm | ||
| 第72～82位间 | 570mm | ||
| 尖轨与基本轨高差 | 尖轨顶面宽50mm及以上断面处 | 尖轨高于基本轨顶面 | 不得低2mm及以上 |
| 尖轨顶面宽50mm及以下断面处 | 尖轨低于基本轨顶面 | 不得高2mm及以上 | |
| 联零配件 | 滑床板磨耗 | ≦3mm | |
| 轨撑与轨头下颚或与挡肩离缝 | ≦2mm | ||
| 护轨基本轨与台板间隙 | ≦2mm | ||
| 尖轨跟端轮缘槽宽度 | 直尖轨 | 137mm | |
| 曲尖轨 | 137mm |
3 尖轨降低值
| 断面 | 降低值 | 位置（距尖轨尖距离mm） |
| 0 | 23 | 0 |
| 5 | 18 | 426 |
| 20 | 4 | 1702 |
| 50 | 0 | 4256 |
| 70 | 0 | 5958 |
4 道岔支距
| 编号 | 尺寸 | 具 体 位 置 |
| 1 | 207 | 尖轨跟 |
| 2 | 280 | 尖轨跟+2m |
| 3 | 364 | 尖轨跟+4m |
| 4 | 459 | 尖轨跟+6m |
| 5 | 566 | 尖轨跟+8m |
| 6 | 685 | 尖轨跟+10m |
| 7 | 814 | 尖轨跟+12m |
| 8 | 956 | 尖轨跟+14m |
| 9 | 1108 | 尖轨跟+16m |
| 10 | 1223 | 尖轨跟+17.416m（导曲终点） |
注意：内容涉及标准可能存在废止的情况，请实际操作中勿采用，本文仅提供知识参考思路！若有错误，请留言指正，也希望这些知识点可以帮到你！
声明：本文内容观点仅代表作者，非本站立场，编辑时进行少量增删，且内容仅做技术交流和分享，如有侵权请与我们联系，我们将及时删除！
