92改进型50kg/m钢轨9号(砼枕)复式交分道岔技术参数 CZ2237

1 总布置图

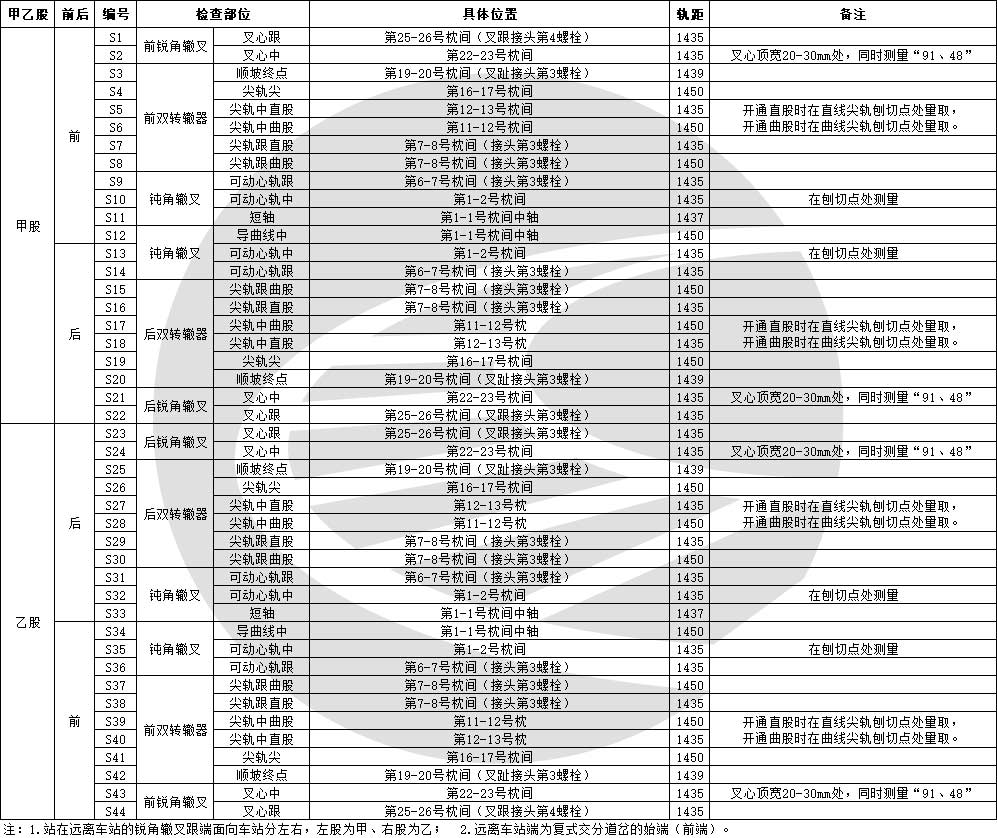

[caption id="attachment_8055" align="aligncenter" width="2000"]92改进型50kg/m钢轨9号(砼枕)复式交分道岔技术参数  CZ2237 92改进型50kg/m钢轨9号(砼枕)复式交分道岔总布置图 CZ2237[/caption]

2 结构尺寸

编号 尺寸(mm) 具 体 位 置
1 曲尖轨尖端两基本轨作用边距离
2 157 直尖轨跟距
3 144 曲尖轨跟距
4 338 下外矢距(上/内股钢轨作用边至钝角辙叉实际尖端距离)
5 351 上外矢距(下/外股钢轨作用边至钝角辙叉实际尖端距离)

3 支距尺寸

编号 尺寸(mm) 具 体 位 置
1 339 中轴前+4.259m(曲尖轨跟)
2 371 中轴前+2m
3 380.5 中轴
4 371 中轴后+2m
5 339 中轴后+4.259m(曲尖轨跟)

尖轨动程152,活动心轨动程90;护轨平直段43-42,开口端前87/71,后80/65;尖轨尖轨距加宽14mm,前顺坡终点距尖轨尖2670mm,直股尖轨顺坡终点距尖轨尖2313mm;导曲加宽15mm,中轴轨距1437mm。



注意:内容涉及标准可能存在废止的情况,请实际操作中勿采用,本文仅提供知识参考思路!若有错误,请留言指正,也希望这些知识点可以帮到你!
