1道岔总布置图
[caption id="attachment_9209" align="aligncenter" width="3500"] 混凝土岔枕用50kg/m钢轨9号单开道岔总布置图 设计图号:专线(02)4151[/caption]
2 参数
道岔全长L=28848 | 道岔前长|a=13839 | 道岔后长b=15009 | 辙叉角度:6.20.25 |
尖轨长度:6450 | 尖轨轨型:50AT钢轨 | 图号:专线(02)4151-II-6 | L=8239 |
基本轨长度:11492 | 基本轨轨型:50Kg/m钢轨 | 图号:专线(02)4151-II-4、5 | R=180000 |
辙叉长度:3588 | 叉前长;1538(171) | 叉后长:2050(228) | 岔枕图号:专线(03)3281 |
护轨长度:
L直=3600 (6孔) L曲=3600 (6孔) |
护轨轨型及护轨形式:
43Kg./m钢轨分开式可调护轨
|
3 转辙部各岔枕处框架尺寸图

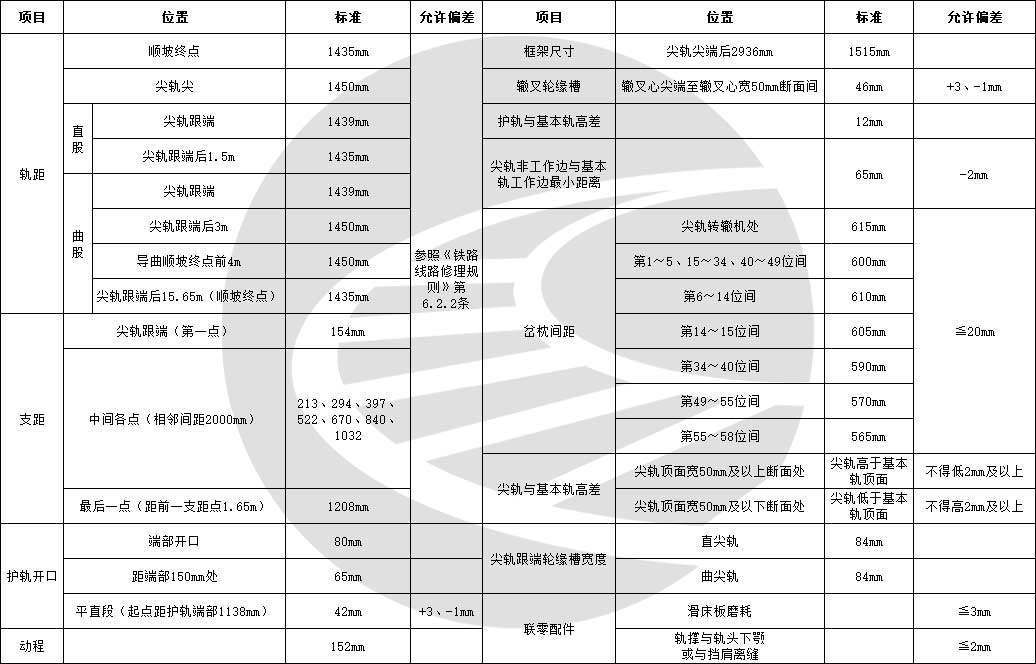

4 道岔各部尺寸
项目 | 位置 | 标准 | 允许偏差 | |
轨距 | 顺坡终点 | 1435mm | 参照《铁路线路修理规则》第6.2.2条 | |
尖轨尖 | 1450mm | |||
直股 | 尖轨跟端 | 1439mm | ||
尖轨跟端后1.5m | 1435mm | |||
曲股 | 尖轨跟端 | 1439mm | ||
尖轨跟端后3m | 1450mm | |||
导曲顺坡终点前4m | 1450mm | |||
尖轨跟端后15.65m(顺坡终点) | 1435mm | |||
支距 | 尖轨跟端(第一点) | 154mm | ||
中间各点(相邻间距2000mm) | 213、294、397、522、670、840、1032 | |||
最后一点(距前一支距点1.65m) | 1208mm | |||
护轨开口 | 端部开口 | 80mm | ||
距端部150mm处 | 65mm | |||
平直段(起点距护轨端部1138mm) | 42mm | +3、-1mm | ||
动程 | 152mm | |||
框架尺寸 | 尖轨尖端后2936mm | 1515mm | ||
辙叉轮缘槽 | 辙叉心尖端至辙叉心宽50mm断面间 | 46mm | +3、-1mm | |
护轨与基本轨高差 | 12mm | |||
尖轨非工作边与基本轨工作边最小距离 | 65mm | -2 | ||
岔枕间距 | 尖轨转辙机处 | 615mm | ≦20mm | |
第1~5、15~34、40~49位间 | 600mm | |||
第6~14位间 | 610mm | |||
第14~15位间 | 605mm | |||
第34~40位间 | 590mm | |||
第49~55位间 | 570mm | |||
第55~58位间 | 565mm | |||
尖轨与基本轨高差 | 尖轨顶面宽50mm及以上断面处 | 尖轨高于基本轨顶面 | 不得低2mm及以上 | |
尖轨顶面宽50mm及以下断面处 | 尖轨低于基本轨顶面 | 不得高2mm及以上 | ||
尖轨跟端轮缘槽宽度 | 直尖轨 | 84mm | ||
曲尖轨 | 84mm | |||
联零配件 | 滑床板磨耗 | ≦3mm | ||
轨撑与轨头下颚或与挡肩离缝 | ≦2mm |
5 尖轨降低值
尖轨轨头各断面宽度(mm) | 距离尖轨尖端距离(m) | 尖轨降低值 (mm) |
0 | 0 | 23 |
5 | 0.210 | 14 |
20 | 0.839 | 3 |
50 | 2.097 | 0 |
70 | 2.937 | 0 |
