43kg/m钢轨接头夹板的型式尺寸

夹板的作用是夹紧钢轨,使钢轨轨端不能横向及上下单独移动。每个钢轨接头有左、右两块夹板,通过拧紧螺栓夹紧两端钢轨,因此要求它有足够的强度和抗冲击能力,并便于拆装和维修。

43kg/m钢轨接头夹板的型式尺寸

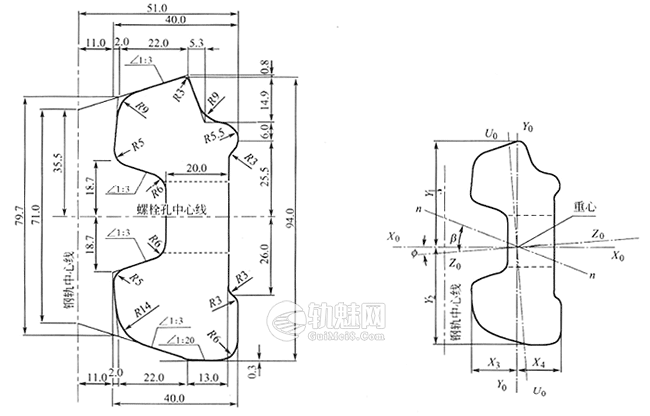

(a) 43 kg/m接头夹板的截面图                     (b) 43 kg/m接头夹板的中心位置和轴线倾斜角

43kg/m钢轨接头夹板的型式尺寸

(c) 43 kg/m接头夹板螺栓孔的位置

43kg/m钢轨接头夹板的型式尺寸

(d) 43 kg/m接头夹板螺栓孔的尺寸

43kg/m钢轨接头夹板的型式尺寸

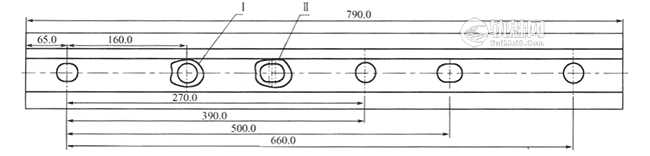

(E)43kg/m钢轨螺栓孔布置图

文章来源:43kg/m~75kg/m 钢轨接头夹板订货技术条件》TB/T 2345—2008
