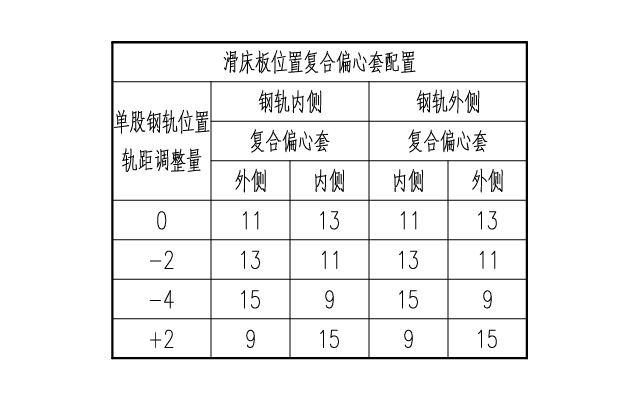

请教一下各位老师，这个GLC0702道岔的图纸的这一项说明是什么意思？

在GLC0702道岔的滑床板处设置两种不同型号的偏心套，主要是为了满足道岔几何尺寸的精细化调整需求。以下是专业角度的解释： --- ### 1. **偏心套的功能解析** - **调整轨距**：通过旋转偏心套改变滑床板与基本轨的相对位置，补偿制造公差和安装误差。 - **控制尖轨密贴**：确保尖轨在转换过程中与基本轨的密贴度符合规范（一般要求密贴间隙≤0.5mm）。 - **适应不同工况**：不同位置的滑床板承受的横向力和竖向荷载存在差异，需匹配不同调整能力的偏心套。 --- ### 2. **两种型号的差异及选用原则** - **型号区分依据**： - **偏心量不同**：通常分为大/小偏心套（如±3mm和±5mm调整范围）。 - **安装位置**：尖轨尖端（动态位移大）可能采用大偏心套，跟端（位移小）用小偏心套。 - **材质/结构**：特殊工况下可能采用防锈涂层或加强型设计。 - **安装规范**： - 需严格对照图纸标注的安装点位（如滑床板编号A1-A10对应不同型号）。 - 使用扭矩扳手按设计值紧固（一般要求80-120N·m，具体参考工务维修规程）。 --- ### 3. **施工注意事项** - **预调整流程**： 1. 清理滑床台板接触面，确保无油污、锈蚀。 2. 用轨距尺测量初始轨距，计算所需调整量。 3. 根据调整方向（轨距扩大/缩小）选择偏心套旋转角度。 - **质量验证**： - 动态测试尖轨转换力（通常≤4kN）。 - 静态检测滑床板空吊（间隙≤1mm）。 - 使用塞尺检查各点密贴状态。 --- ### 4. **典型问题处理** - **安装错误后果**： - 轨距线性不良（局部超限＞+3/-2mm）。 - 尖轨卡阻（转换时间超过6秒）。 - 滑床板异常磨耗（月检发现磨耗＞2mm需更换）。 - **纠正措施**： 1. 使用专用量具（如道岔几何检测仪）定位问题点位。 2. 按"先轨距后密贴"顺序重新调整。 3. 对反复出现问题的区段进行轨下胶垫刚度检测。 --- ### 5. **技术规范依据** - 《铁路线路修理规则》（TG/GW 102-2022）第3.7.4条：道岔几何尺寸允许偏差。 - 铁科院《时速200公里客货共线铁路道岔技术条件》对滑床板系统的要求。 - 厂家提供的GLC0702道岔安装手册（需核对图纸版本号，如Rev.2023-05）。 建议在调整完成后使用轨道检测小车进行全断面测量，确保TQI（轨道质量指数）控制在5.0以下。对于重载线路，建议每3个月进行一次偏心套状态专项检查。
