ZYJ7电液转辙机油路系统工作原理
当电机带着油泵顺时针方向旋转时, 油泵从油缸左侧腔内吸入油。 油泵泵出的高压油注入右腔，使油缸右腔体积增大为高压。由于油缸活塞固定不动，油缸缸套（主、副）在高压反冲作用下向右移动。当油缸动作到右侧终端停止动作处于溢流状态时,泵从左边的单向阀吸入油,泵出的高压油经右边的滤油器和溢流阀回油箱。 （电机、油缸及动作杆）顺右逆左 电机顺时针方向旋转时，油缸及动作杆向右动作；电机逆时针方向旋转时，油缸及动作…- 4.8k
- 0
-
浅析交叉渡线堵流绝缘的设置
堵流绝缘a、b与菱形岔心绝缘1、2、3、4(死区段)，《维规》不大于2.5米。 对旧结构道岔，道岔内的死区段不大于 5 m。 结论:延伸段内，如有辙叉心就是错误的，会导致死区段被拉长造成安全隐患。 文章来源： 作者信息：甄静云- 1.2k
- 0
-
-
道岔转换设备的基本概念及安装形式
1 道岔转换设备的基本概念 道岔转换设备必须具有转换、锁闭和表示三种功能(简易或临时性的转换设备除外)。 (一) 转换：为了引导机车车辆由一条线路进入另一条线路，需要借助转换设备扳动尖轨或活动心轨，改变道岔开向。每一种转换设备的转换动程，常有一定的范围。因此，道岔的动程必须根据转换设备的动程来确定。 (二)锁闭：道岔转换后，转换设备必须锁闭道岔。这时在道岔尖轨或活动心轨拉杆中心处，尖轨或活动心轨与…- 579
- 0
-
五线制交流道岔常见故障时各关键点参数对照表
[mark_b]手机用户建议横屏浏览[/mark_b] 故障情况测试数据 测试位置+A2:Q19 正常情况 室外开路 二极管 电阻R1 电阻R 电机线圈 继电器 X1 X2 X4 二线 开路 半击穿 全击穿 短路 开路 短路 开路 短路 开路 分线盘 交流 X1、X2 56~60 112 112 70 112 112 40 25 94 112 45 69 56 68 X1、X4 1.55 112 …- 1.3k
- 1
-
-
60kg/m钢轨12号复式交分道岔转辙机安装图 SC350
1 尖轨转辙机安装 1.1 技术说明 1.安装时要请工务部门配合,将轨距,枕木间距等调整到规定的标准.尖轨爬行量,道岔转换阻力等应不超过规定的标准; 2.外锁锁闭杆,连接杆,尖端杆应垂直于道岔中心线. 3.转辙机动作杆与装置动作杆连接平顺,无别卡现象. 4.各部绝缘安装正确,不遗漏,不破损.各部螺栓应紧固并达到规定的紧固力矩,螺纹露出螺母外的余量不小于10mm.当紧固螺栓有防松装置时,防松盖作用应…- 2.5k
- 0
-
信号机点灯配线错误分析
错线故障一般发生在工程施工、更换信号机内部配线或更换器材后，在日常维修中较少发生。一旦发生因故障现象特殊，且有些现象与断线故障相似，易引起误判。在此，进行简单分析，以引起读者的注意。 1、主灯丝线与回线配错。主灯丝点亮正常;若主灯丝断，则副灯丝不能正常点亮。 2、副灯丝与回线配错。主、副灯丝串接，同时点亮，但亮度明显降低;若断开主灯丝，则副灯丝点亮正常。 3、主、副灯丝线配错。平时副灯丝点亮，且灯…- 1.5k
- 0
-

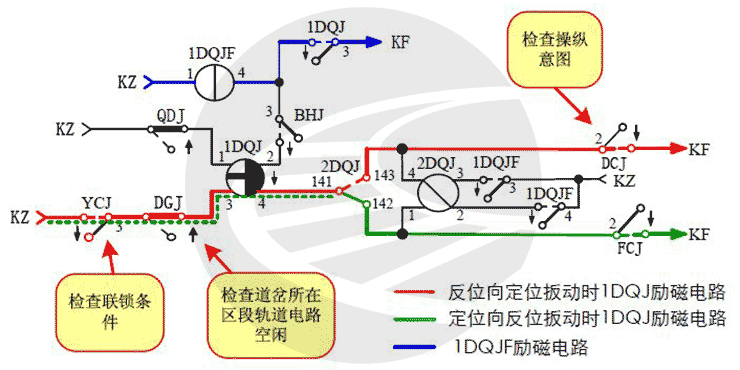

道岔动作电路原理图解
[drop]与直流转辙机不同，交流转辙机道岔控制电路是根据转辙机数量设置的。单机道岔设置一套道岔控制电路，多机牵引道岔每台电机各设置一套道岔控制电路。多机牵引道岔各牵引点道岔控制电路原理与单机道岔基本相同，但在各牵引点转辙机的动作顺序、故障保护以及道岔总表示等方面增加了电路关联。下面首先介绍交流转辙机单机道岔动作电路的原理，再介绍单动多机牵引道岔、双动多机牵引道岔与单机道岔相比，增加的特殊点。[/…- 6.7k
- 0
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
