信号机点灯配线错误分析

电务图纸评论5851

错线故障一般发生在工程施工、更换信号机内部配线或更换器材后,在日常维修中较少发生。一旦发生因故障现象特殊,且有些现象与断线故障相似,易引起误判。在此,进行简单分析,以引起读者的注意。

信号机点灯配线错误分析

1、主灯丝线与回线配错。主灯丝点亮正常;若主灯丝断,则副灯丝不能正常点亮。

2、副灯丝与回线配错。主、副灯丝串接,同时点亮,但亮度明显降低;若断开主灯丝,则副灯丝点亮正常。

3、主、副灯丝线配错。平时副灯丝点亮,且灯丝转换继电器吸起正常;若断开副灯丝,则灯丝转换继电器失磁落下,主灯丝点亮。

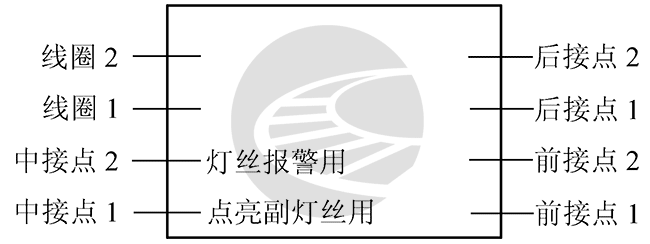

4、JZCJ-0.12型继电器线圈1至中接点1配错。主、副灯丝点亮正常;若断开主灯丝,JZCJ-0.12型灯丝转换继电器颤动。JZCJ-0.12型继电器的配线方式如图所示:

信号机点灯配线错误分析

注意:

正常使用中的信号机发生故障时,应先考虑常规故障,只有更换配线后,才能考虑错线故障。

文章来源:广铁华哥编辑整理
