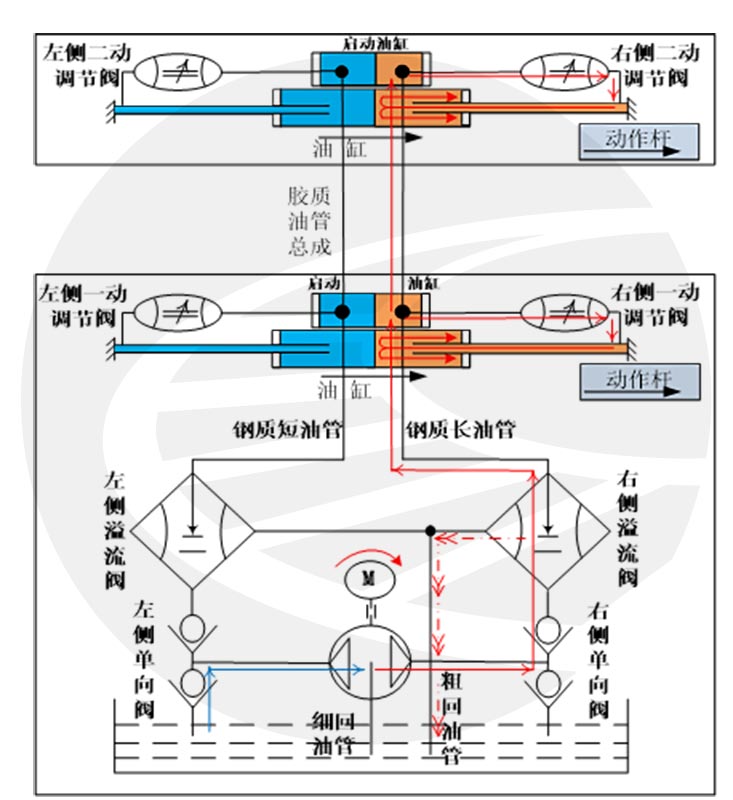

当电机带着油泵顺时针方向旋转时
, 油泵从油缸左侧腔内吸入油。 油泵泵出的高压油注入右腔，使油缸右腔体积增大为高压。由于油缸活塞固定不动，油缸缸套（主、副）在高压反冲作用下向右移动。当油缸动作到右侧终端停止动作处于溢流状态时,泵从左边的单向阀吸入油,泵出的高压油经右边的滤油器和溢流阀回油箱。
（电机、油缸及动作杆）顺右逆左
电机顺时针方向旋转时，油缸及动作杆向右动作；电机逆时针方向旋转时，油缸及动作杆向左动作。

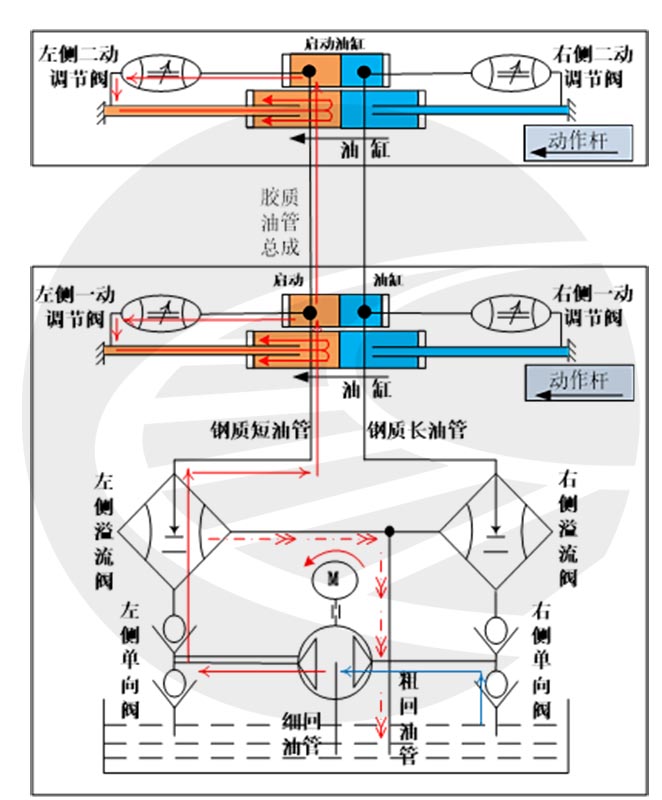

当电机带着油泵逆时针方向旋转时
, 油泵从油缸右侧腔内吸入油。 油泵泵出的高压油注入左腔，使油缸左腔体积增大为高压。由于油缸活塞固定不动，油缸缸套（主、副）在高压反冲作用下向左移动。当油缸动作到左侧终端停止动作处于溢流状态时,泵从右边的单向阀吸入油,泵出的高压油经左边的滤油器和溢流阀回油箱。
（电机、油缸及动作杆）顺右逆左
电机顺时针方向旋转时，油缸及动作杆向右动作；电机逆时针方向旋转时，油缸及动作杆向左动作。
作者信息：甄静云（太原铁路局临汾综合段）
