1 试验依据
JGJ/T 283—2012《自密实混凝土应用技术规程》（附录A)。
2 试验仪器设备混凝土坍落度筒。

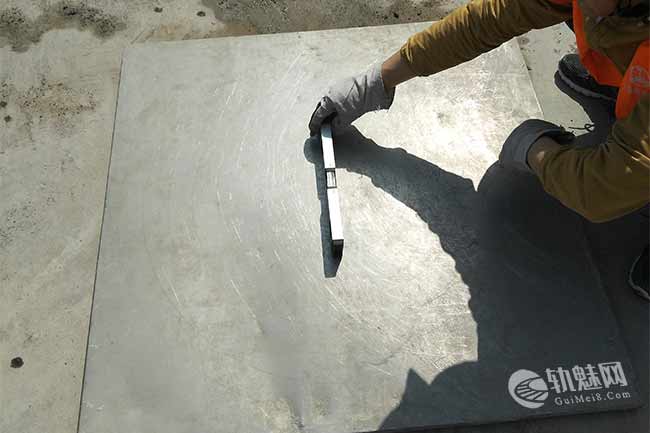

底板应为硬质不吸水的光滑正方形平板，边长应为1000mm，最大挠度不超过3mm，并应在平板表面标出坍落度筒的中心位置和直径分别为200mm、300mm、500mm、600mm、700mm、800mm 及900mm的同心圆。
3 试验步骤

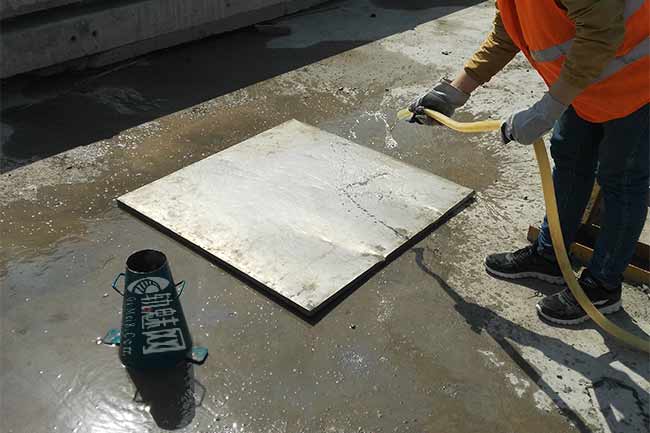

(1）应先润湿底板和坍落度筒，坍落度筒内壁和底板上应无明水;底板应放置在坚实的水平面上，并把筒放在底板中心，然后用脚踩住两边的脚踏板，坍落度筒在装料时应保持在固定的位置。

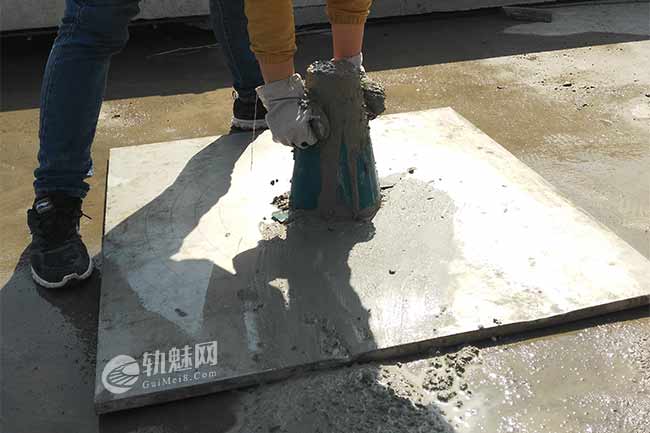

(2)应在混凝土拌合物不产生离析的状态下，利用盛料容器一次性使混凝土拌合物均匀填满坍落度筒，且不得捣实或振动。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄠󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

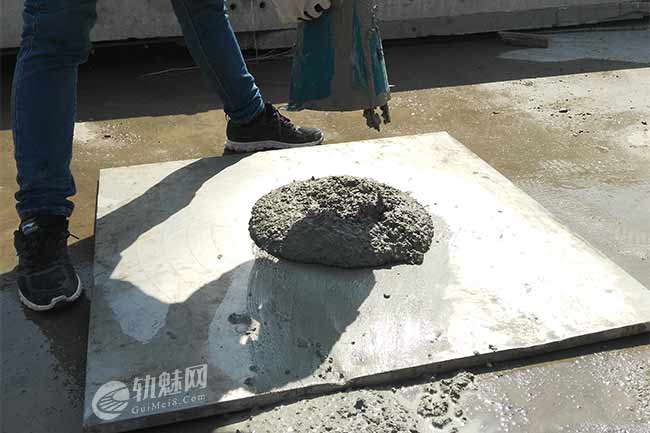

(3）应采用刮刀刮除坍落度筒顶部及周边混凝土余料，使混凝土与坍落度筒的上缘齐平后，随即将坍落度筒沿铅直方向匀速地向上快速提起300mm左右的高度，提起时间宜控制在2s。待混凝土停止流动后，应测量展开圆形的最大直径，以及与最大直径呈垂直方向的直径。自开始入料至填充结束应在1.5min内完成，坍落度筒提起至测量拌合物扩展直径结束应控制在40s之内完成。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄠󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
(4)测定扩展度达500mm的时间( T500)时，应自坍落度简提起离开地面时开始，至扩展开的混凝土外缘初触平板上所绘直径500mm的圆周为止，应采用秒表测定时间,精确至0.1s。
4 结果表示

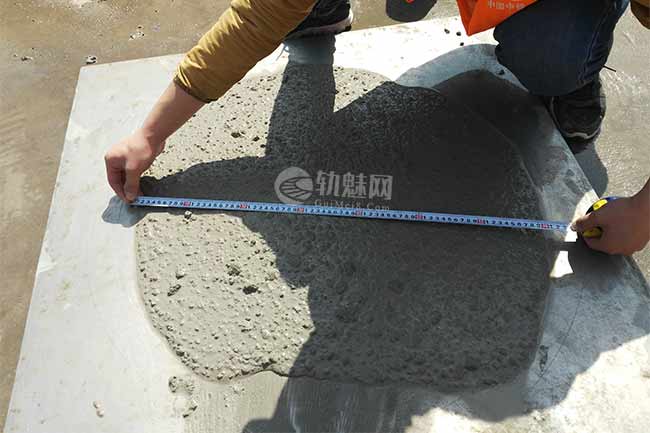

(1)混凝丑的扩展度应为混凝土拌合物坍落扩展终止后扩展面相互垂直的两个直径的平均值，测量精确应至1mm，结果修约至5mm。
(2）应观察最终坍落后的混凝土状况，当粗骨料在中央堆积或最终扩展后的混凝土边缘有较多水泥浆析出时，可判定混凝土拌合物抗离析性不合格，应予记录。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄠󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
