[图文]铁路曲线正矢的计算公式大全

2020年3月23日19:56:06曲线轨道来源:网络收集1733,90333

一、圆曲线正矢的计算

1.1 圆曲线正矢的计算公式

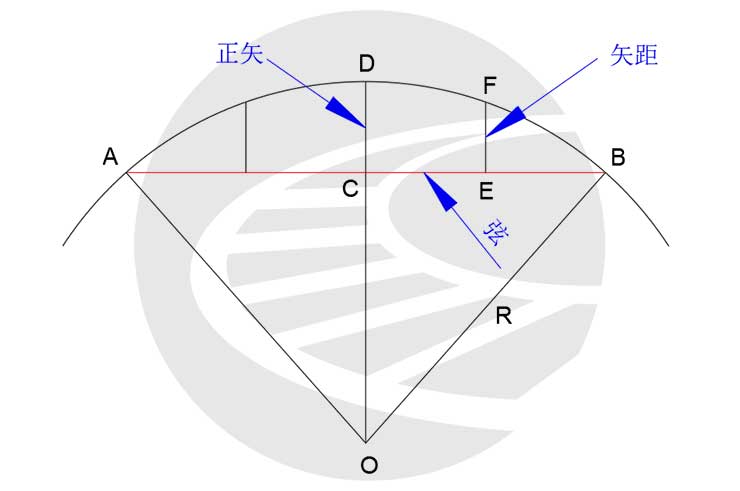

取圆曲线上两点拉一直线,叫做弦。弦上任意点至曲线上的垂直距离叫矢或叫矢距。在弦中央点的矢距叫正矢(下图)。文章源自轨魅网-https://www.guimei8.com/325.html

[图文]铁路曲线正矢的计算公式大全文章源自轨魅网-https://www.guimei8.com/325.html

AB一弦;AC、CB一半弦;CD一正矢;EF一矢距文章源自轨魅网-https://www.guimei8.com/325.html

正矢计算公式为文章源自轨魅网-https://www.guimei8.com/325.html

$$f=\frac{C^2}{8R}$$文章源自轨魅网-https://www.guimei8.com/325.html

其中:           f-正矢                 C-弦长                 R-半径           式中单位均为m。文章源自轨魅网-https://www.guimei8.com/325.html

公式用文字表示即:正矢=(弦长X弦长)÷(8×半径)文章源自轨魅网-https://www.guimei8.com/325.html

1.2 无缓和曲线时,圆曲线始终点处正矢

[图文]铁路曲线正矢的计算公式大全文章源自轨魅网-https://www.guimei8.com/325.html

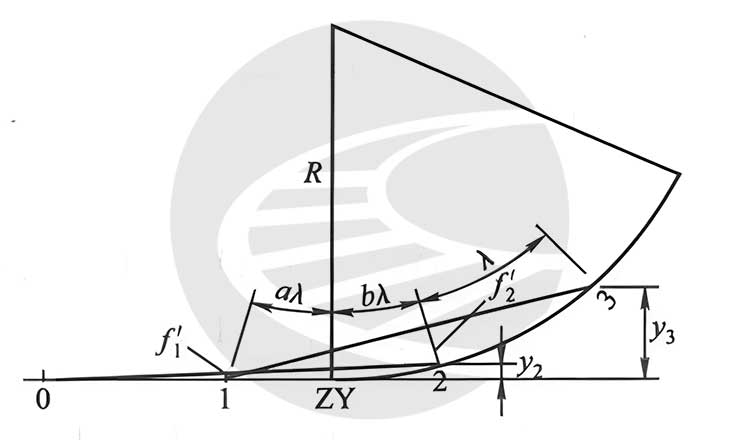

如上图所示,当圆曲线与直线相连时,由于测量弦线的一端伸入到直线内,故圆曲线始、终点ZY、YZ)两侧测点的正矢与圆曲线内的各点不同。文章源自轨魅网-https://www.guimei8.com/325.html

设: 1、2测点的正矢分别为f1、f2文章源自轨魅网-https://www.guimei8.com/325.html

$$f_1=\frac{b^2}{2}f_y\\
f_2=\left (1-\frac{a^2}{2} \right )f_y$$文章源自轨魅网-https://www.guimei8.com/325.html

当a=0、b=1时,1测点为圆曲线始点,则f1=fy÷2、f2=fy,即圆曲线始点位于2测点时其正矢为圆曲线正矢的二分之一。文章源自轨魅网-https://www.guimei8.com/325.html

直圆点正矢      fzy=f÷2       文章源自轨魅网-https://www.guimei8.com/325.html

圆直点正矢      fyz=f÷2    文章源自轨魅网-https://www.guimei8.com/325.html

例:圆曲线计划正矢f=100mm、a=1.5/10=0.15、b=8.5/10=0.85(其中10为点间距,比如现场采用20m弦时,点间距为10m)。求f1、f2文章源自轨魅网-https://www.guimei8.com/325.html

解:文章源自轨魅网-https://www.guimei8.com/325.html

$$f_1=\frac{b^2}{2}f_y=\frac{0.85^2}{2}\times 100=36.1mm\\
f_2=\left (1-\frac{a^2}{2} \right )f_y=\left (1-\frac{0.15^2}{2} \right )\times 100=98.9mm$$文章源自轨魅网-https://www.guimei8.com/325.html

弦长与正矢的关系

$$f=\frac{C^2}{8R}$$文章源自轨魅网-https://www.guimei8.com/325.html

假如用20m弦,半径为2500m,则正矢=20mm;文章源自轨魅网-https://www.guimei8.com/325.html

假如用10m弦,半径为2500m,则正矢=5mm;文章源自轨魅网-https://www.guimei8.com/325.html

假如用5m弦,半径为2500m,则正矢=1.25mm;文章源自轨魅网-https://www.guimei8.com/325.html

同理,假如半径500m,则文章源自轨魅网-https://www.guimei8.com/325.html

弦长20m时,正矢=100mm;文章源自轨魅网-https://www.guimei8.com/325.html

弦长10m时,正矢=25mm;文章源自轨魅网-https://www.guimei8.com/325.html

弦长5m时,正矢=6.25mm;文章源自轨魅网-https://www.guimei8.com/325.html

根据这两个例题,可以找出弦长与正矢的关系:当半径不变,弦长为原弦长的1/2倍时,正矢为原正矢的1/4倍;弦长为1/4倍时,正矢为1/16倍,因此弦长为n倍时,则正矢为n²倍。文章源自轨魅网-https://www.guimei8.com/325.html

曲线上任意点矢距的计算

[图文]铁路曲线正矢的计算公式大全文章源自轨魅网-https://www.guimei8.com/325.html

如上图所示,设弦长AB=C,如上所述,文章源自轨魅网-https://www.guimei8.com/325.html

$$f=\frac{C^2}{8R}$$文章源自轨魅网-https://www.guimei8.com/325.html

距AB弦始终点为a的任意点的矢距f',等于正矢f减去以(C-2a)为弦的正矢,即文章源自轨魅网-https://www.guimei8.com/325.html

$${f}'=\frac{C^2}{8R}-\frac{\left (C-2a \right )^2}{8R}\\
=\frac{4aC-4a^2}{8R}=\frac{4a(C-a)}{8R}\\
=\frac{a(C-a)}{2R}$$文章源自轨魅网-https://www.guimei8.com/325.html

如\(a=\frac{1}{8}C\),则文章源自轨魅网-https://www.guimei8.com/325.html

$${f}'_{1/8}=\left [ \frac{4C}{8}\left ( C-\frac{C}{8}\right )\right ]\div 8R\\
=\frac{4}{8}\times \frac{7}{8}\times \frac{C^2}{8R}=\frac{7}{16}f$$文章源自轨魅网-https://www.guimei8.com/325.html

如\(a=\frac{1}{4}C\),则文章源自轨魅网-https://www.guimei8.com/325.html

$${f}'_{1/4}=\left [4\times \frac{C}{4}\left ( C-\frac{C}{4}\right )\right ]\div 8R\\
=\frac{3}{4}\times \frac{C^2}{8R}=\frac{3}{4}f=\frac{12}{16}f$$文章源自轨魅网-https://www.guimei8.com/325.html

如\(a=\frac{3}{8}C\),则文章源自轨魅网-https://www.guimei8.com/325.html

$${f}'_{3/8}=\left [4\times \frac{3C}{8}\left ( C-\frac{3C}{8}\right )\right ]\div 8R\\
=\frac{3}{8}\times \frac{5}{2}\times \frac{C^2}{8R}=\frac{15}{16}f$$文章源自轨魅网-https://www.guimei8.com/325.html

二、缓和曲线正矢的计算

缓和曲线的半径是由无穷大逐渐变为与圆曲线半径相同。由于缓和曲线的半径是变化的,所以缓和曲线上各点正矢都不一样,其变化规律是由始点向圆曲线方向渐次增加一定的量。现将缓和曲线各部正矢的计算分述如下。文章源自轨魅网-https://www.guimei8.com/325.html

2.1 缓和曲线正矢的计算公式

$$f_x=\frac{nf_c}{m}$$文章源自轨魅网-https://www.guimei8.com/325.html

式中文章源自轨魅网-https://www.guimei8.com/325.html

fx——缓和曲线正矢;文章源自轨魅网-https://www.guimei8.com/325.html

n——测点点号;文章源自轨魅网-https://www.guimei8.com/325.html

m——缓和曲线分段数;文章源自轨魅网-https://www.guimei8.com/325.html

fc——圆曲线正矢。文章源自轨魅网-https://www.guimei8.com/325.html

[图文]铁路曲线正矢的计算公式大全文章源自轨魅网-https://www.guimei8.com/325.html

例:设圆曲线正矢为120mm,缓和曲线等分6段(上图),则缓和曲线上各测点的正矢为文章源自轨魅网-https://www.guimei8.com/325.html

$$测点1的正矢=\frac{nf_c}{m}=\frac{1\times 120}{6}=20mm;\\
测点2的正矢=\frac{nf_c}{m}=\frac{2\times 120}{6}=40mm;\\
测点3的正矢=\frac{nf_c}{m}=\frac{3\times 120}{6}=60mm;\\
测点4的正矢=\frac{nf_c}{m}=\frac{4\times 120}{6}=80mm;\\
测点5的正矢=\frac{nf_c}{m}=\frac{5\times 120}{6}=100mm;$$文章源自轨魅网-https://www.guimei8.com/325.html

从上面例子可以看出,缓和曲线各测点正矢递增量是一个常数,即等于圆曲线的正矢除缓和曲线分段数(测点数)。文章源自轨魅网-https://www.guimei8.com/325.html

用公式表示即为文章源自轨魅网-https://www.guimei8.com/325.html

$$缓和曲线各测点递增量=\frac{圆曲线正矢}{缓和曲线分段数}$$文章源自轨魅网-https://www.guimei8.com/325.html

例:圆曲线正矢为120mm,将缓和曲线等分为6段,则每点正矢递增量为文章源自轨魅网-https://www.guimei8.com/325.html

$$递增量f_d=\frac{120}{6}=20mm$$文章源自轨魅网-https://www.guimei8.com/325.html

同上可得文章源自轨魅网-https://www.guimei8.com/325.html

$$测点1的正矢=1×f_d=1×20=20mm\\
测点2的正矢=2×f_d=2×20=40mm\\
测点3的正矢=3×f_d=3×20=60mm\\
测点4的正矢=4×f_d=4×20=80mm\\
测点5的正矢=5×f_d=5×20=100mm$$文章源自轨魅网-https://www.guimei8.com/325.html

2.2 缓和曲线始终点正矢的计算

测点在缓和曲线始终点时,缓和曲线起点(直缓ZH、缓直HZ)的正矢为缓和曲线递增量的六分之一;缓和曲线终点(缓圆HY、圆缓YH)的正矢为圆曲线正矢减去缓和曲线正矢递增量的六分之一(即减去缓和曲线始点的正矢)。
以公式表示为:文章源自轨魅网-https://www.guimei8.com/325.html

$$缓和曲线始点正矢=\frac{缓和曲线正矢递增量}{6}$$文章源自轨魅网-https://www.guimei8.com/325.html

$$缓和曲线终点正矢=圆曲线正矢-缓和曲线始点正矢$$文章源自轨魅网-https://www.guimei8.com/325.html

例:圆曲线正矢为100mm,缓和曲线测点分成5段(即缓和曲线长为50m),缓和曲线的始终点正矢为文章源自轨魅网-https://www.guimei8.com/325.html

缓和曲线的正矢递增量=100÷5=20mm文章源自轨魅网-https://www.guimei8.com/325.html

缓和曲线始点正矢=20÷6≈3mm文章源自轨魅网-https://www.guimei8.com/325.html

缓和曲线终点正矢= 100-20÷6≈97mm文章源自轨魅网-https://www.guimei8.com/325.html

2.3 缓和曲线始点(ZH、HZ)相邻测点的正矢

[图文]铁路曲线正矢的计算公式大全文章源自轨魅网-https://www.guimei8.com/325.html

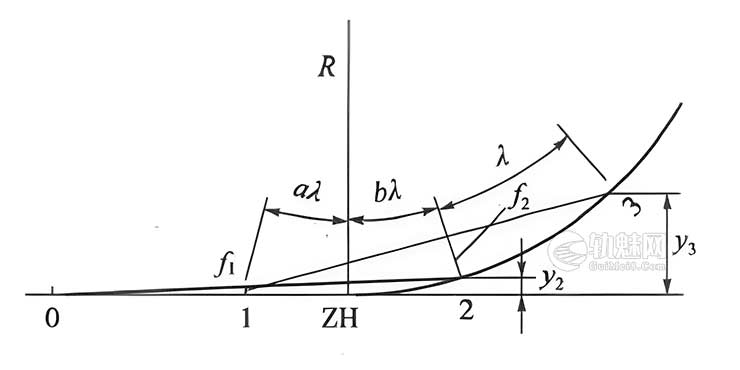

如图所示,设1、2两测点分别在ZH点两侧,与ZH点相距分别为aλ、bλ,λ为测点间的距离,等于弦长的一半,a+b=λ, 则:文章源自轨魅网-https://www.guimei8.com/325.html

公式:文章源自轨魅网-https://www.guimei8.com/325.html

$$f_1=\frac{b^3}{6} f_d \\
f_2=\left (b+\frac{a^3}{6} \right ) f_d$$文章源自轨魅网-https://www.guimei8.com/325.html

上式中:a和b均为段,即a=a/λ,b=b/λ。文章源自轨魅网-https://www.guimei8.com/325.html

当缓和曲线始点(ZH) 1位于点时,此时a=0、b=1则:文章源自轨魅网-https://www.guimei8.com/325.html

$$
f_1=\frac{1}{6} \times f_d \\
f_2=f_d$$文章源自轨魅网-https://www.guimei8.com/325.html

例:缓和曲线20m弦正矢递变率fd=30mm,1测点和2测点距ZH点分别为a=7.5m,b=2.5m,求f1f2
弦长为20m,那么点间距λ=10,则a=7.5/10=0.75,b=2.5/10=0.25。文章源自轨魅网-https://www.guimei8.com/325.html

$$f_1=\frac{b^3}{6}f_d=\frac{0.25^3}{6}\times 30=0.1mm\\
f_1=\left (b+\frac{a^3}{6} \right )f_d=\left (0.25+\frac{0.75^3}{6} \right )\times 30=9.6mm$$文章源自轨魅网-https://www.guimei8.com/325.html

2.4 缓和曲线终点(HY、 YH) 相邻两点的正矢

[图文]铁路曲线正矢的计算公式大全文章源自轨魅网-https://www.guimei8.com/325.html

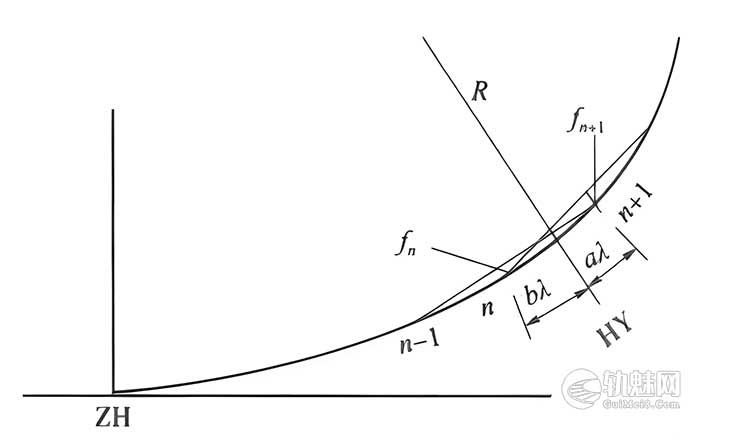

如图所示,n和n+1为与缓圆点相邻的两个测点,距缓圆点分别为bλ和aλ。
则:文章源自轨魅网-https://www.guimei8.com/325.html

则\(f_n=f_y-\frac{1}{6}f_d\)文章源自轨魅网-https://www.guimei8.com/325.html

$$f_{n+1}=f_y$$文章源自轨魅网-https://www.guimei8.com/325.html

当缓和曲线始点(ZH)位于1n点时,a=1、b=0文章源自轨魅网-https://www.guimei8.com/325.html

则\(f_n=f_y-\left (b+\frac{a^3}{6}\right )f_d \)文章源自轨魅网-https://www.guimei8.com/325.html

$$f_{n+1}=f_y-\frac{b^3}{6}f_d$$文章源自轨魅网-https://www.guimei8.com/325.html

即当缓和曲线始点(ZH)位于测点时,其正矢为圆曲线正矢减缓和曲线正矢递诚变率的六分之一。
例:圆曲线20m弦计划正矢fy=90mm,缓和曲线正矢递减变率fd=30mm,设n测点距HY点距离为7.5m,n+1测点距HY点距离为2.5m,求fnfn+1文章源自轨魅网-https://www.guimei8.com/325.html

弦长为20m,那么点间距λ=10,则a=7.5/10=0.75,b=2.5/10=0.25文章源自轨魅网-https://www.guimei8.com/325.html

解:文章源自轨魅网-https://www.guimei8.com/325.html

$$f_n=f_y-\left ( b+\frac{a^3}{6}f_d\right )=90-\left ( 0.75+\frac{0.25^3}{6}\times 30\right )=67.4mm\\
f_{n+1}=f_y-\frac{b^3}{6}f_d=90-\frac{0.75^3}{6}\times 30=87.9mm$$文章源自轨魅网-https://www.guimei8.com/325.html
