[图文]常用道岔静态检查方法及下尺位置

2020年7月2日00:00:40
评论
4,7874

一、普通9号(含AT9号)、12号道岔的检查

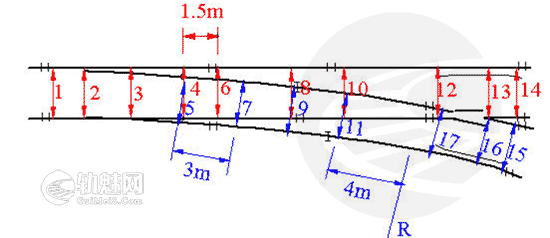

(一)轨距检查位置及标准

    普通9号(含AT9号)、12号道岔轨距检查位置及标准

检查部位 轨距标准(mm) 说明
9号道岔 12号道岔
1 前顺坡终点 1435 1435 检查位置:基本轨接头
2 尖轨尖端 1450 1445
3 尖轨中 1444 1442
4 尖轨跟端(直) 1439 1439
5 尖轨跟端(曲) 1439 1439
6 导曲线部分前(直) 1435 1435 检查位置:距离尖轨跟端1.5m处
7 导曲线部分前(曲) 1450 1445 检查位置:距离尖轨跟端3m处
8 导曲线部分中(直) 1435 1435 检查位置:曲股接头处
9 导曲线部分中(曲) 1450 1445 检查位置:曲股接头处
10 导曲线部分后(直) 1435 1435 检查位置:从最后一个支距点向前量4m处
11 导曲线部分后(曲) 1450 1445 检查位置:从最后一个支距点向前量4m处
12 叉心前(直) 1435 1435
13 叉心前(曲) 1435 1435
14 叉心中(直) 1435 1435 检查位置:叉心宽10—40mm处,同时检

查查照间隔、护背距离

15 叉心中(曲) 1435 1435 检查位置:叉心宽10—40mm处,同时检

查查照间隔、护背距离

16 叉心后(直) 1435 1435
17 叉心后(曲) 1435 1435
(二)水平的检查

1.普通道岔尖轨按标准高出基本轨6mm,所有叉心翼轨都有堆高,尖轨中和叉心中两处不检查水平。
2.普通道岔尖轨跟端高出基本轨6mm,有的混凝土岔枕普通道岔导曲线上股有6mm的超高,检查时要以此为标准。
3.尖轨尖端及以前以直股基本轨为基准股,尖轨跟端及以后以内两股和叉心为基准股,基准股高为正,反之为负。

(三)方向的检查

直股外股道岔全长和直股内股辙叉趾端至尖轨后1.5m以及道岔前后各50m范围均可检查。

(四)高低的检查

与方向检查范围相同,只是普通道岔内直股距尖轨跟端2m范围不得放弦。
[图文]常用道岔静态检查方法及下尺位置

二、AT12号道岔的检查(专线4128/专线4190)

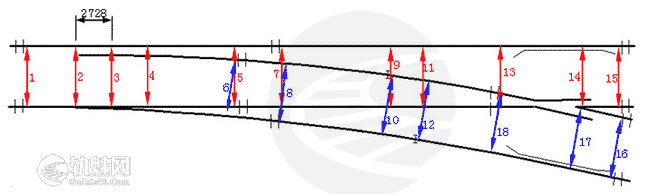

(一)轨距检查位置及标准

AT12号道岔轨距检查位置及标准

顺号 检 查 位 置 标准轨距(mm) 说       明
1 基本轨接头 1435
2 尖轨尖端 1437
3 尖轨中前(直) 1435 距尖轨尖端2728mm(侧向轨距1442mm)
4 尖轨中部 1435 检查位置:距尖轨尖端6011mm处(刨切终点)
5 尖轨跟端曲股 1435
6 尖轨跟端直股
7 导曲部分前(直) 1435 检查位置:直基本轨接头
8 导曲部分前(曲) 1435 检查位置:曲基本轨接头
9 导曲部分中(直) 1435 检查位置:连接部分中间接头处,直、曲

股均无接头时,内轨中间处

10 导曲部分中(曲)
11 导曲部分后(直) 1435 检查位置:内股配轨(与叉心连接)中间

12 导曲部分后(曲)
13 叉心前(曲) 1435 检查位置:叉心前接头处
14 叉心中(曲) 1435 检查位置:心轨宽10—30mm处,同时检

查查照间隔、护背距离

15 叉心后(曲) 1435 检查位置:岔心后接头处
16 叉心后(直)
17 叉心中(直) 1435 检查位置:心轨宽10—30mm处,同时检

查查照间隔、护背距离

18 叉心前(直) 1435 检查位置:岔心前接头处
(二)水平的检查

1.导曲线起点处因有构造误差,辙叉翼轨有堆高,所以导曲线起点处和岔心直、曲股3处不检查水平。
2.尖轨尖端至尖轨中部范围不检查水平,尖轨中部点及以后检查水平。
3.基本轨接头至尖轨中部以直股基本轨为基准股,以后以内两股和辙叉心为基准股,基准股高为正,反之为负。

(三)方向的检查

可在外直股全长范围以及内直股尖轨跟部至辙叉趾端范围内检查,当开通直股时,可延伸至尖轨中部放弦检查内直股方向。一般主查外直股,兼查内直股并延伸至道岔前后各50m范围。

(四)高低的检查

与检查方向的范围相同。
[图文]常用道岔静态检查方法及下尺位置

三、12号固定型提速道岔的检查(铁联线004)

(一)轨距检查位置及标准
顺号 检 查 部 位 标准轨距

(mm)

检查位置 说          明
1 尖轨前顺坡终点 1435 1号岔枕 基本轨接头处
2 尖轨尖端 1435 5号岔枕
3 尖轨中前部(直) 1435 12号岔枕 曲尖轨轨头宽35mm处距离尖端4069mm,侧向轨距1447mm
4 尖轨中部 1435 16号岔枕后边 距离尖端6156mm(尖轨刨切终点)
5 尖轨中后部(曲) 1435 21号岔枕上 尖轨开通曲股时丈量或量取尖轨

与基本轨间隔应大于65mm

6 尖轨跟端(直) 1435 28—29号岔枕间
7 尖轨跟端(曲) 1435
8 导曲部分前(直) 1435 37号岔枕上
9 导曲部分前(曲) 1435
10 导曲部分中(直) 1435 41—42号岔枕间 曲股接头处
11 导曲部分中(曲) 1435
12 导曲部分后部(直) 1435 47—48号岔枕间
13 导曲部分后部(曲) 1435
14 辙叉前(直) 1435 54号岔枕 辙叉前接头
15 辙叉中(直) 1435 57—58号岔枕间 在心轨宽20—30mm处量取

查照间隔和护背距离

16 辙叉后(直) 1435 63号岔枕 辙叉后接头
17 辙叉后(曲) 1435
18 辙叉中(曲) 1435 57—58号岔枕间 在心轨宽20—30mm处量取

查照间隔和护背距离

19 辙叉前(直) 1435 54号岔枕上 辙叉前接头
(二)水平、方向、高低的检查,除尖轨全长都可以检查水平外,其余的与AT12号道岔相同。

四、12号固定型砼枕道岔(SC330/CZ560)

顺号 检查部位 标准轨距(mm) 检查位置 说     明
1 尖轨前顺坡终点 1435 第1号枕
2 尖轨尖端 1437 第6号枕
S3 尖轨中前(直) 1435 第11号枕 距尖轨尖端3508mm,侧向轨距1442mm
4 尖轨中 1435 第15号枕 距尖轨尖端5641mm
5 尖轨中后 1435 第21号枕
6 尖轨跟端直股 1435 第26号枕
7 尖轨跟端曲股 1435 同上
8 导曲部分直股前部 1435 第32号枕
9 导曲部分曲股前部 1435 同上
10 导曲部分直股中部 1435 第38号枕
11 导曲部分曲股中部 1435 同上
12 导曲部分直股后部 1435 第46号枕
13 导曲部分曲股后部 1435 同上
14 直股辙叉前 1435 第54号枕
15 直股辙叉中 1435 第57号与58号岔枕间 同时量1391、1348(在心轨宽20—30mm处量取)
16 直股辙叉后 1435 第63号枕
17 曲股辙叉前 1435 同上
18 曲股辙叉中 1435 第57号与58号岔枕间 同时量1391、1348(在心轨宽20—30mm处量取)
19 曲股辙叉后 1435 第54号枕

五、12号固定型砼枕道岔(专线4249/专线4228)

顺号 检查部位 标准轨距(mm) 检查位置 说     明
1 尖轨前顺坡终点 1435 第1号枕
2 尖轨尖端 1435 第8号枕
S3 尖轨中前(直) 1435 第12号枕 距尖轨尖端2340mm,侧向轨距1439mm
4 尖轨中 1435 第17号枕 距尖轨尖端4681mm
5 尖轨中后 1435 第22号枕
6 尖轨跟端直股 1435 第28号枕
7 尖轨跟端曲股 1435 同上
8 导曲部分直股前部 1435 第37号枕
9 导曲部分曲股前部 1435 同上
10 导曲部分直股中部 1435 第41号枕
11 导曲部分曲股中部 1435 同上
12 导曲部分直股后部 1435 第46号枕
13 导曲部分曲股后部 1435 同上
14 直股辙叉前 1435 第54号枕
15 直股辙叉中 1435 第57号与58号岔枕间 同时量1391、1348(在心轨宽20—30mm处量取)
16 直股辙叉后 1435 第63号枕
17 曲股辙叉前 1435 同上
18 曲股辙叉中 1435 第57号与58号岔枕间 同时量1391、1348(在心轨宽20—30mm处量取)
19 曲股辙叉后 1435 第54号枕

六、9号固定型砼枕道岔(SC390/CZ577)

顺号 检查部位 标准轨距(mm) 检查位置 说     明
1 尖轨前顺坡终点 1435 第1号枕
2 尖轨尖端 1435 第5号枕
S3 尖轨中前(直) 1435 第9号枕 距尖轨尖端2604mm,侧向轨距1440mm
4 尖轨中(直) 1435 第12-13号枕 距尖轨尖端4444mm,侧向轨距1441mm
5 尖轨中后(直) 1435 第19号枕 侧向轨距1450
6 尖轨跟端直股 1435 第25号枕
7 尖轨跟端曲股 1450 同上
8 导曲部分直股前部 1435 第29号枕
9 导曲部分曲股前部 1450 同上
10 导曲部分直股中部 1435 第33号枕
11 导曲部分曲股中部 1450 同上
12 导曲部分直股后部 1435 第38号枕 距辙叉趾端2630mm
13 导曲部分曲股后部 1442 同上
14 直股辙叉前 1435 第43号枕
15 直股辙叉中 1435 第45号与46号岔枕间 同时量1391、1348(在心轨宽20—30mm处量取)
16 直股辙叉后 1435 第49号枕
17 曲股辙叉前 1435 同上
18 曲股辙叉中 1435 第45号与46号岔枕间 同时量1391、1348(在心轨宽20—30mm处量取)
19 曲股辙叉后 1435 第43号枕

七、9号固定型砼枕道岔(铁联线051)

顺号 检查地点 标准轨距

(mm)

检查位置 说    明
l 尖轨基本轨接头 1435 第1号岔枕
2 尖轨尖端 1435 第5、6号岔枕间
3 尖轨中前部(直股、曲股) 直1435

曲1441

第12、13号岔枕间 距离尖轨尖端4633mm
4 尖轨中部(直股、曲股) 直1435

曲1450

第17号岔枕 距离尖软尖端7133mm
5 尖轨中后部(直股、曲股) 直1435

曲1450

第22号岔枕
6 尖轨跟端(直股、曲股) 直1435

曲1450

第27、28号岔枕间
7 导曲线中后部(直股、曲股) 直1435

曲1450

第33号岔枕
8 导曲线后部(直股、曲股) 直1435

曲1441

第38号岔枕
9 辙叉直股前 1435 第42、43号岔枕间
l0 辙叉直股中 1435 第45、46号岔枕间 同时量1391、1348(在心轨宽20—30mm处量取)
11 辙叉直股后 1435 第49、50号岔枕间
l2 辙叉曲股后 1435 第49、50号岔枕间
13 辙叉曲股中 1435 第45、46号岔枕间 同时量1391、1348(在心轨宽20—30mm处量取)
14 辙叉曲股前 1435 第42、43号岔枕

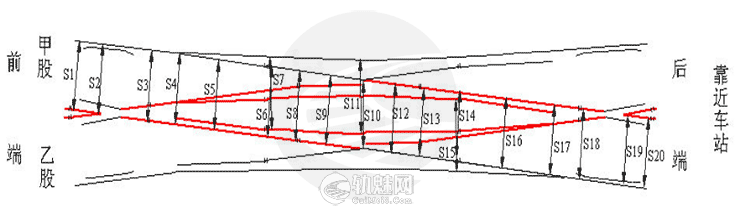

八、交分道岔的检查

(一)轨距检查位置及标准

(二)甲乙股的区分:站在岔跟端脸向车站、分左右、左股为甲、右股为乙,检查的起点为始端。以该端左侧(面向钝角部分)一股线路为甲股的检查走向,该端右侧(面向钝角部分)线路为乙股的检查走向。

(三)水平的检查

基准股的确定:两锐角辙叉处,以辙叉为基准股,两双转辙器和钝角辙叉处,哪股靠道岔里侧,哪股为基准股,基准股高为正,反之为负。

复式交分道岔轨距检查位置及标准(木枕)

检 查 部 位 9  号  道  岔 12号道岔
轨距

标准

(mm)

检 查 位 置

及 说 明

轨距

标准

(mm)

检 查 位 置

及 说 明

1

叉心后 1435 辙叉后接头 1435 与9号相同
2 叉心中 1435 心轨顶面宽20—40mm处 1435 与9号相同
3 查照间隔 1391 心轨顶面宽20—40mm处 1391 与9号相同
4 护背距离 1348 1348
5

前顺坡终点 1435 距尖轨尖端2670mm 1435 距尖轨尖端1800mm
6 尖轨尖 1449 1445
7 尖轨中 直1435 距尖轨尖2418mm处

直、曲哪股开通量哪股

直1435 距尖轨尖3777mm处

直、曲哪股开通量哪股

曲1450 曲1445
8 尖轨跟(直) 1437 开通时量跟端,未开通

量跟端后轨头

1435 与9号相同
9 尖轨跟(曲) 1450 开通时量跟端,未开通

量跟端后轨头

1445 与9号相同
10

可动心轨跟端 1437 甲乙股都量,开通时量跟

端,未开通量跟端后轨头

1435 与9号相同
11 可动心轨中间 1437 开通时量取 1435 与9号相同
12 短中轴 1445 理论为1437 1436
13 导曲线中 1450 中轴处 1445 与9号相同
14 曲中外矢 338 导曲线作用边至辙叉中轴

作用边之间的距离,甲股

量左侧,乙股量右侧

329 与9号相同
15 可动心轨中间 1437 开通时量取 1435 与9号相同
16 可动心轨跟端 1437 甲乙股都量,开通时量跟

端,未开通量跟端后轨头

1435 与9号相同
17

尖轨跟(直) 1437 开通时量跟端,未开通

量跟端后轨头

1435 与9号相同
18 尖轨跟(曲) 1450 开通时量跟端,未开通

量跟端后轨头

1445 与9号相同
19 尖轨中 直1435 距尖轨尖2418mm处

直、曲那股开通量那股

1435 与9号相同
曲1450 1445
20 尖轨尖 1449 1445
21 前顺坡终点 1435 距尖轨尖端2425mm(图号专线6063) 1435 距尖轨尖端1800mm

(图号专线6058)

22

查照间隔 1348 心轨顶面宽20—40mm处 1348 与9号相同
23 护背距离 1391 1391
24 叉心中 1435 心轨顶面宽20—40mm处 1435 与9号相同
25 叉心后 1435 辙叉后接头 1435 与9号相同
(四)交分道岔各部位轨距值及轨距递变详见道岔标准图和铺设图。

[图文]常用道岔静态检查方法及下尺位置

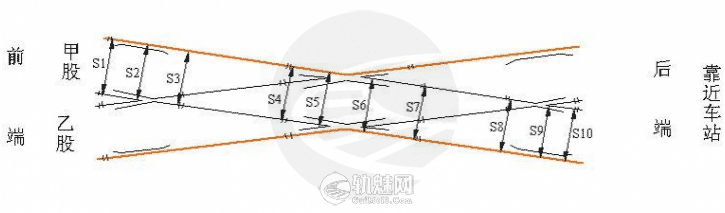

九、菱形道岔的检查

(一)轨距检查位置及标准
菱形道岔轨距检查位置及标准

检 查 部 位 9  号  道  岔 12号道岔
轨距

标准

(mm)

检 查 位 置 轨距

标准

(mm)

检 查 位 置
1

叉心后 1435 辙叉后接头 1435 与9号相同
2 叉心中 1435 心轨顶宽20—400mm处 1435 与9号相同
3 叉心前 1435 辙叉前接头 1435
4 查照间隔 1391 心轨顶宽20—400mm处 1391 与9号相同
5 护背距离 1348 1348
6 钝角

辙叉

前半

叉心前 1440 辙叉前接头 1440 与9号相同
7 叉心中 1440 心轨顶宽20—400mm处 1440 与9号相同
8 查照间隔 1391 心轨顶宽20—400mm处 1391 与9号相同
9 护背距离 1348 1348
10 钝角

辙叉

后半

查照间隔 1391 心轨顶宽20—400mm处 1391 与9号相同
11 护背距离 1348 1348
12 叉心中 1440 心轨顶宽20—400mm处 1440 与9号相同
13 叉心后 1440 辙叉后接头 1440
14

查照间隔 1391 心轨顶宽20—400mm处 1391 与9号相同
15 护背距离 1348 1348
16 叉心前 1435 辙叉前接头 1435 与9号相同
17 叉心中 1435 心轨顶宽20—400mm处 1435 与9号相同
18 叉心后 1435 辙叉后接头 1435 与9号相同

注:9号菱形道岔菱心中轴处为1449mm;12号菱形道岔菱心中轴处为1445mm

(二)甲、乙股的区分

面向里程计算方向分左右,前锐角辙叉的左侧为甲股,右侧为乙股,甲乙股均直向检查至后锐角辙叉,在后锐角辙叉处,右侧为甲股左侧为乙股。

(三)水平的检查

基准股的确定:两锐角辙叉处,以辙叉为基准股,两钝角辙叉处,以甲股检查方向的左侧辙
[图文]常用道岔静态检查方法及下尺位置
