专线4228及专线4229道岔检查

道岔相关28372

一、道岔说明

提速型混凝土枕60kg/m钢轨12号单开道岔,可用于跨区间超长无缝线路。专线4228及专线4249各部尺寸完全相同,不同点是直向允许通过速度、轨底坡设置、铁垫板、滑床板和锁闭装置等。铺设道岔时,岔枕(图号专线3399)一律垂直于正线方向布置。道岔各钢轨件均进行轨头顶面全长淬火。文章源自轨魅网-https://www.guimei8.com/16393.html

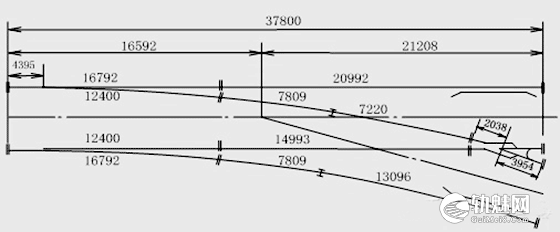

专线4228及专线4249道岔主要尺寸及配轨见图1。文章源自轨魅网-https://www.guimei8.com/16393.html

专线4228及专线4229道岔检查

图1

二、技术要求:

1.容许通过速度:专线4228道岔,V直N≦120km/h,V直W≦140km/h,V直货23≦90km/h,文章源自轨魅网-https://www.guimei8.com/16393.html

V直货25≦80km/h,V≦50km/h;专线4249道岔,V≦160km/h,V≦50km/h。导曲线为单圆曲线,半径R350717.5mm,导曲线实际起点距尖轨尖端2226mm,导曲线始终点横距14369mm。文章源自轨魅网-https://www.guimei8.com/16393.html

2. 转换方式:专线4228道岔按分动外锁和联动内锁两种转换方式设计,专线4249道岔按分动外锁转换方式设计,尖轨设置2个牵引点,第一牵引点设计动程为160mm(距尖轨尖端430mm),第二牵引点设计动程为75mm(距尖轨尖端4630mm)。文章源自轨魅网-https://www.guimei8.com/16393.html

3. 专线4228道岔不设轨底坡,道岔前后设顺坡垫板,若与无轨底坡道岔连接时,取消顺坡垫板采用垫板60-0;专线4249道岔设1:40轨底坡或轨顶坡。钢轨轨下及护轨垫板下设5mm橡胶垫板,其他垫板下设10mm橡胶垫板。文章源自轨魅网-https://www.guimei8.com/16393.html

4.转辙器采用60AT弹性可弯尖轨,尖轨尖端为藏尖式,跟端采用限位器结构;专线4228道岔,距尖轨尖端2935mm、侧向轨距构造加宽最大值1439.4mm;专线4249道岔,距尖轨尖端2927mm、侧向轨距构造加宽最大值1440mm。文章源自轨魅网-https://www.guimei8.com/16393.html

5.固定型辙叉采用高锰钢整铸式,辙叉下设铁垫板。护轨采用H型分开式护轨(用50kg/m钢轨制造)、护轨轨头宽70mm,护轨顶面高出基本轨顶面12mm,护轨垫板采用整铸式垫板结构;直护轨为12孔(51-62枕), 后半部分与前半部分对称,左右开可互换,其末端距岔后护基轨端746mm,各部尺寸见图2;曲护轨为8孔(53-60枕),后半部分与前半部分对称,左右开可互换,其末端距岔后护基轨端1681mm,各部尺寸见图3。文章源自轨魅网-https://www.guimei8.com/16393.html

专线4228及专线4229道岔检查

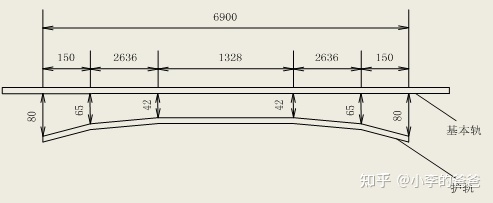

图2

专线4228及专线4229道岔检查

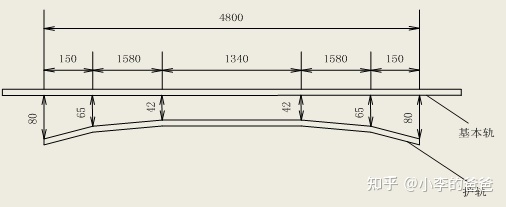

图3

三、检查细目及标准

见表1。通用性检查项目见表2-2-2及第二章第二节第三条“单开道岔检查项点说明”。文章源自轨魅网-https://www.guimei8.com/16393.html

表1 专线4228及专线4249道岔检查细目文章源自轨魅网-https://www.guimei8.com/16393.html

项目 位置 标准 允许偏差 项目 位置 标准 允许偏差
支距 尖轨跟端 311mm 参照《普速铁路线路修理规则》第6.2.2条 辙叉轮缘槽 同轨距量取位置 46mm +3、-1mm
中间各点(相邻文章源自轨魅网-https://www.guimei8.com/16393.html

间距2000mm)

401、502、615、739、875、1022、1181 尖轨非工作边与基本轨文章源自轨魅网-https://www.guimei8.com/16393.html

工作边最小距离

65mm与轨距文章源自轨魅网-https://www.guimei8.com/16393.html

加宽值之和

岔枕间距 尖轨牵引点 650mm ≦20mm
最后一点(距文章源自轨魅网-https://www.guimei8.com/16393.html

前点0.369m)

1211mm  牵引点相邻两侧 575mm ≦40mm
框架尺寸 尖轨尖后330mm 1440mm 其余间距 600mm ≦40mm
尖轨尖后1319mm 1455mm 尖轨与基文章源自轨魅网-https://www.guimei8.com/16393.html

本轨高差

尖轨顶面宽50mm及以上断面处  尖轨不得低于基本轨顶面2mm及以上
尖轨尖后3297mm 1485mm
尖轨尖后4681mm 1506mm 尖轨顶面宽50mm及以下断面处 尖轨不得高于基本轨顶面2mm及以上
联接零件 滑床板磨耗 ≦3mm
轨撑与轨头下文章源自轨魅网-https://www.guimei8.com/16393.html

颚/挡肩离缝

≦2mm 尖轨跟端轮缘槽宽度 直尖轨 241mm
曲尖轨 240mm

四、道岔轨距及水平检查位置及说明

见表3-10-2,参考图见图2-3-1。文章源自轨魅网-https://www.guimei8.com/16393.html

专线4228及专线4249道岔轨距及水平检查位置及说明        表3-10-2文章源自轨魅网-https://www.guimei8.com/16393.html

序号 特征 名称 检查位置 枕号 轨距(mm)
1 文章源自轨魅网-https://www.guimei8.com/16393.html

文章源自轨魅网-https://www.guimei8.com/16393.html

文章源自轨魅网-https://www.guimei8.com/16393.html

前基本轨接头 基本轨接头第4螺栓孔 1 1435
2 尖轨尖端 尖轨尖端前0-50mm范围内 8 1435
3 尖轨中前部 距尖轨尖端2226mm(导曲线实际起点) 12 1435/1438*1
4 尖轨中 距尖轨尖端4681mm(刨切起点) 16 1435
5 尖轨中后部 22 1435
6 尖轨跟端(直) 尖跟接头第3螺栓孔 28 1435
7 尖轨跟端(曲) 尖跟接头第3螺栓孔 28 1435
8 文章源自轨魅网-https://www.guimei8.com/16393.html

文章源自轨魅网-https://www.guimei8.com/16393.html

文章源自轨魅网-https://www.guimei8.com/16393.html

导曲前(直) 绝缘接头第3螺栓孔 35 1435
9 导曲前(曲) 绝缘接头第3螺栓孔 35 1435
10 导曲中(直) 接头第4螺栓孔 42 1435
11 导曲中(曲) 接头第4螺栓孔 42 1435
12 导曲后(直) 48 1435
13 导曲后(曲) 48 1435
14 文章源自轨魅网-https://www.guimei8.com/16393.html

文章源自轨魅网-https://www.guimei8.com/16393.html

文章源自轨魅网-https://www.guimei8.com/16393.html

辙叉前(直) 叉趾接头第4螺栓孔 54 1435
15 辙叉中(直) 叉心宽20—30mm处,同时检查查照间隔和护背距离 57 1435
16 辙叉后(直) 叉跟接头第3螺栓孔 63 1435
17 辙叉后(曲) 叉跟接头第3螺栓孔 63 1435
18 辙叉中(曲) 叉心宽20—30mm处,同时检查查照间隔和护背距离 57 1435
19 辙叉前(曲) 叉趾接头第4螺栓孔 54 1435

注:*1:因曲尖轨在该处存在构造加宽,则该处曲股轨距为1438mm。文章源自轨魅网-https://www.guimei8.com/16393.html
