自由测站边角交会法CPⅢ控制点沿线路成对布设,设计速度为200km/h及以上铁路一般按50~70m一对点,设计速度为160km/h及以下的有砟轨道可按120m一对点。CPⅢ控制点一般埋设于接触网支柱基础、桥梁固定支座端的防护墙(挡砟墙)、隧道边墙或排水沟上,相邻CPⅢ控制点应大致等高,其位置宜高于设计轨道面0.3m。同一条铁路应采用统一的CPⅢ棱镜组件。

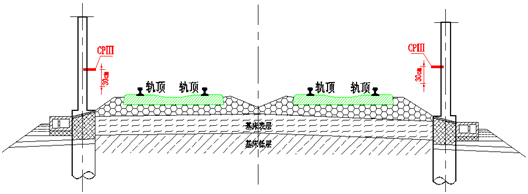

1.路基地段CPⅢ控制桩一般设于接触网支柱扩大基础上,CPⅢ预埋件埋设位置如图1所示。

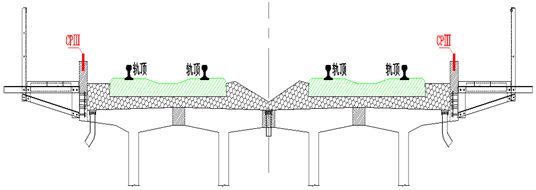

2.桥梁地段一般布置在桥固定支座端上方防护墙上,如图2所示。

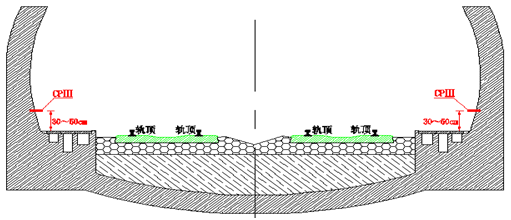

3.隧道地段一般布置在电缆槽顶面上方300mm~500mm的边墙内衬上,如图3所示。
4.车站地段CPⅢ控制点的埋设位置应根据现场情况确定。一般选择在站台墙侧面、接触网支柱或雨棚柱旁(埋设方式参照路基地段),也可单独埋设在不影响行车安全及其他设施设备安装的位置。
5.在CPⅢ控制点旁边应清晰、明显地设置点号标识。点号标识宜采用统一字模,字高为50mm的正楷字体;采用白色油漆抹底,黑色油漆喷写点号。点号标识规格为300mm×200mm,应注明CPⅢ编号,如图4所示。
6.CPⅢ控制点编号原则如下:
CPⅢ控制点按照公里数递增进行编号,其编号反映里程数。位于线路里程增大方向左侧的CPⅢ点编号为奇数,位于线路里程增大方向右侧的CPⅢ点编号为偶数,在有长短链地段应注意编号不能重复,如见表1。
表1 CPⅢ点名编号原则
点编号 | 含义 | 在里程内点的位置 |
0356301 | 表示线路里程DK356范围内线路里程增大方向左侧的CPⅢ第1号点,“3”代表“CPⅢ” | (线路左侧)奇数1、3、5、7、9、11等 |
0356302 | 表示线路里程DK356范围内线路里程增大方向右侧的CPⅢ第2号点,“3”代表“CPⅢ” | (线路右侧)偶数2、4、6、8、10、12等 |
文章来源:
参考资料:《铁路工程测量规范》TB10101-2018
