TCM60与CCPG500有砟铺轨机对比

TCM60与CCPG500有砟铺轨机组用于在已施工完毕的路基及桥梁，隧道上，采用“单枕连续法”铺设国标Ⅲ（Ⅱ）型轨枕和60kg/m长轨，可一次铺设500m及以下长度的钢轨，能自行及牵引轨枕运输车，具有铺轨导向等功能。CCPG500型有砟铺轨机是在TCM60的基础上演变出来的，本机与TCM60相似度很高，下面把不同处做一个比较。

1 走行履带收放装置

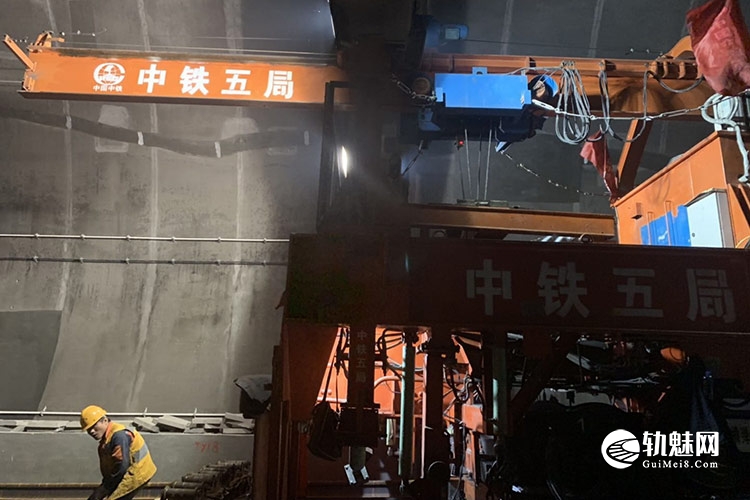

CCPG500结构简单，靠电力驱动卷扬机收放，不受高度限制。

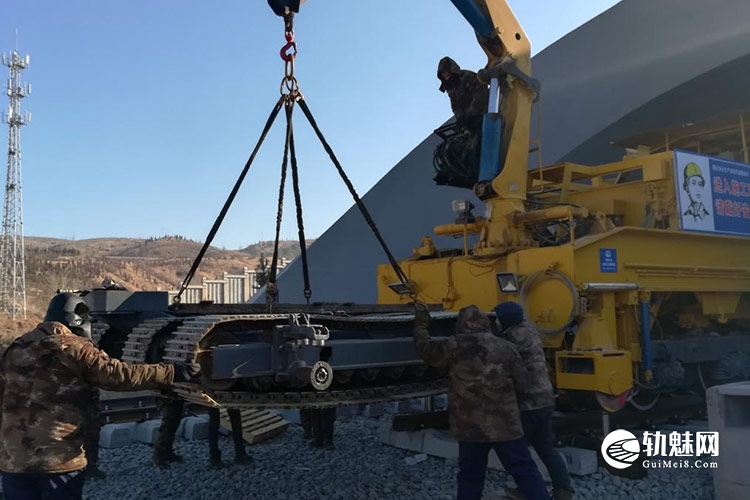

TCM60采用液压臂方式，旋转灵活，对操作人员要求较高，洞内受高度限制。

2 钢轨推送装置

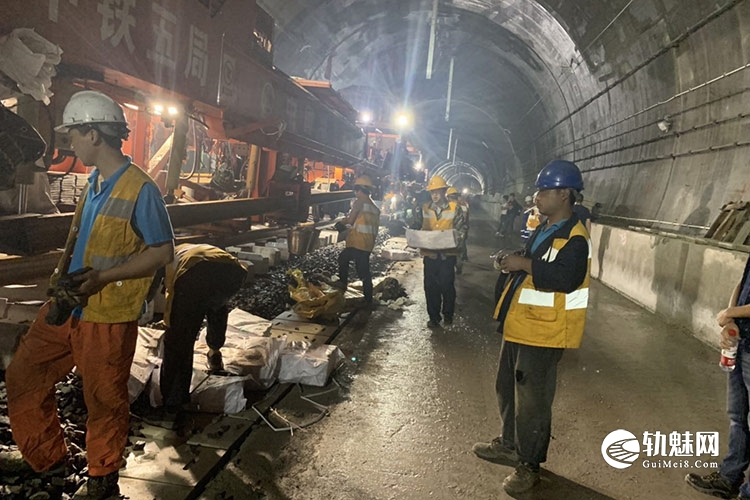

CCPG500采用后方推送，人工遥控方式，较为便捷，可单人操作两根钢轨推送。

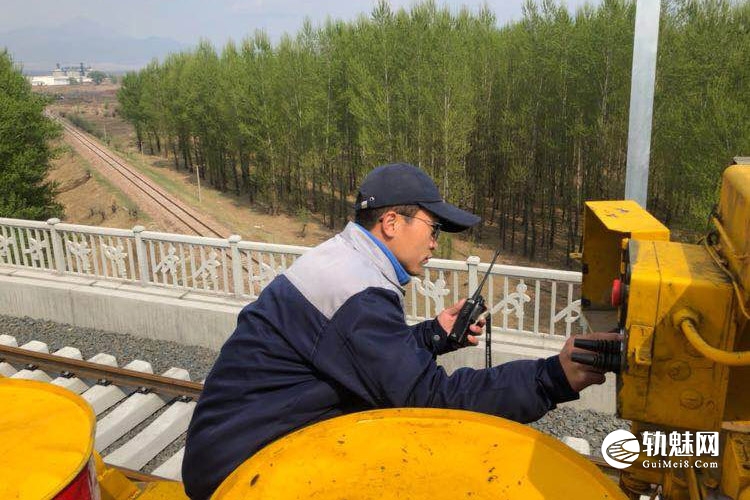

TCM60采用两侧固定推送，需两人同时配合。

3 数据轮

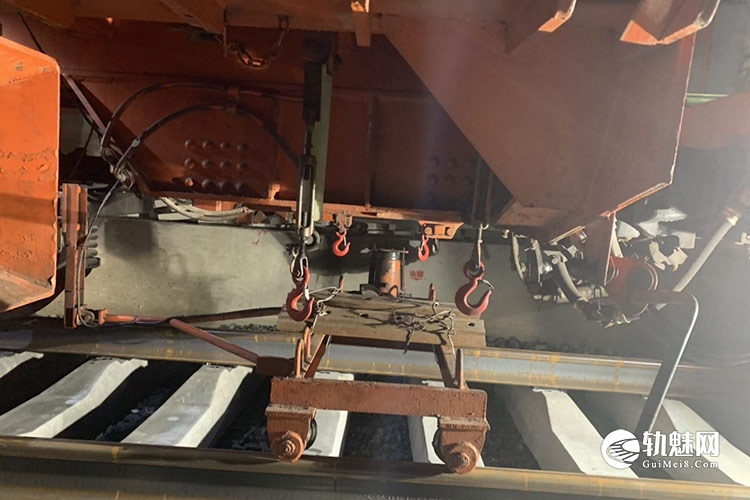

CCPG500采用连挂式数据轮，增加一台小平车，可用于装载鱼尾板，拿取较为方便。

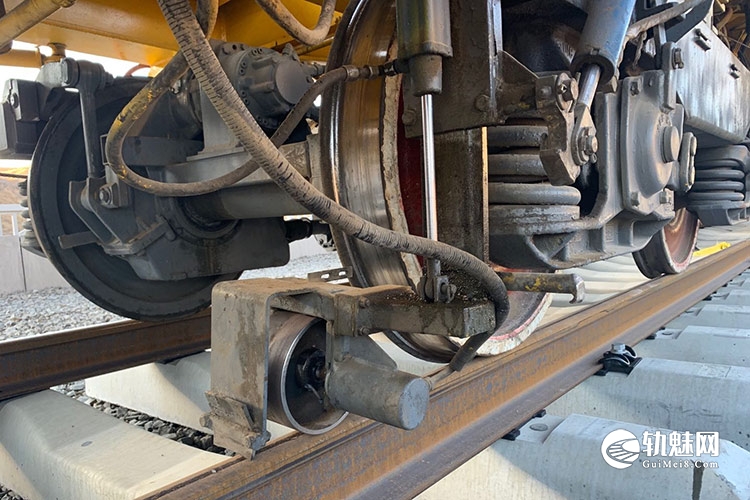

TCM60采用单侧下挂式气动数据轮，当底砟不平时会产生数据采集不准确。

4 二号夹钳

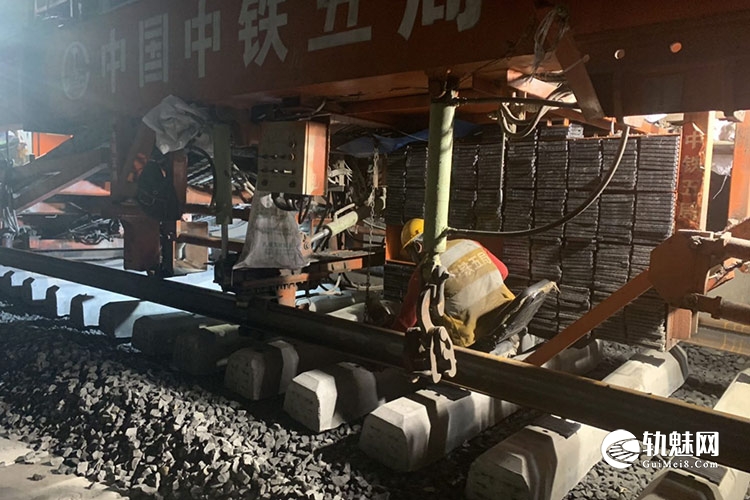

CCPG500置于外侧，上方为封闭式，不易掉落石块但上方需及时清理，五局采用主机指挥人员兼职操作，有时不及时容易带歪轨枕。

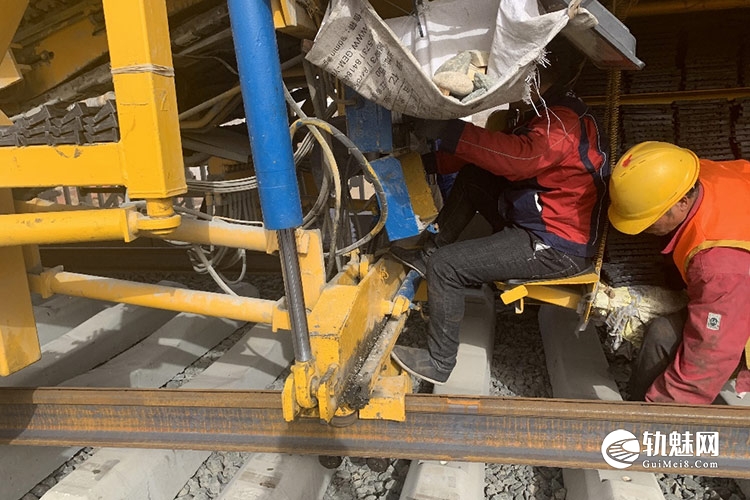

TCM60采用内部操作，上方为开放式，由专人操作。

5 龙门吊马达

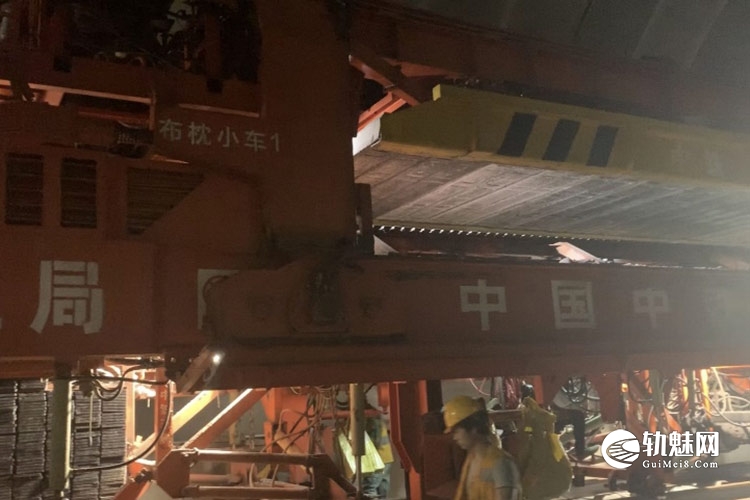

CCPG500采用外置式单腿单马达，维修方便。行走过程中有被磕碰的危险。

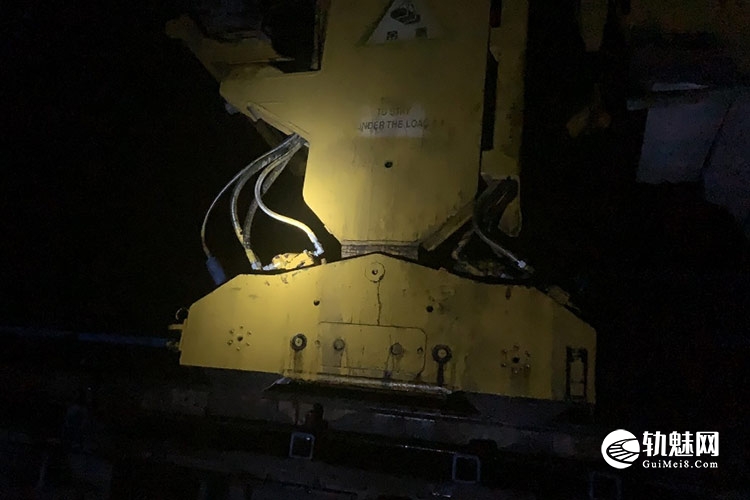

TCM60采用单腿双马达，内置式，维修较为困难。不易磕碰。

6 辅助动力车

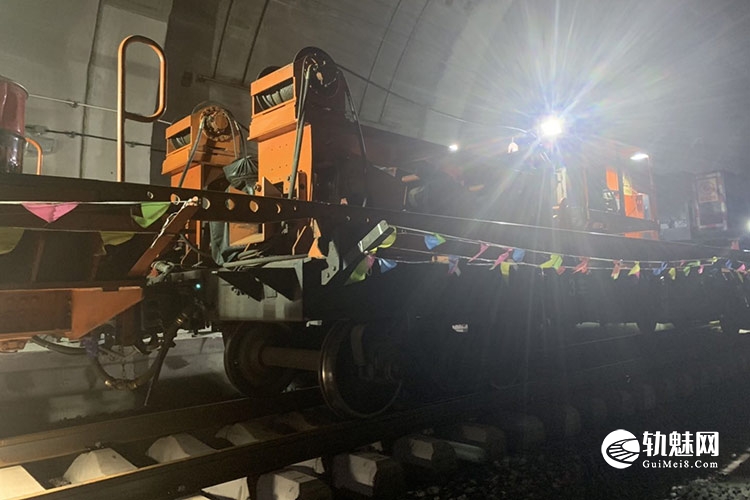

CCPG500采用增加第三节辅助动力车，车上设有推送装置，钢轨牵引装置。摘掉前方铺轨机主机，增加一套钢轨起落装置可更改为无砟铺轨推送车。

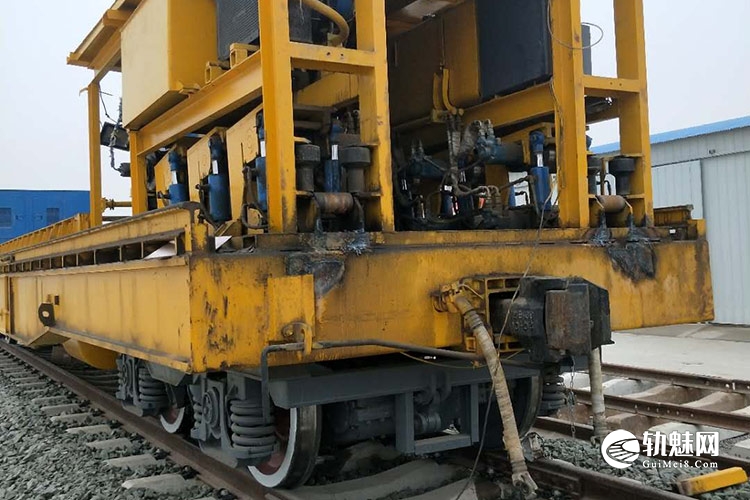

TCM60上使用的辅助动力车为国内旭阳生产，车上设有推送装置，没有液压牵引卷扬机。实现无砟铺轨推送目的需增加液压卷扬机，钢轨起落架。

7 走行履带行走中心线

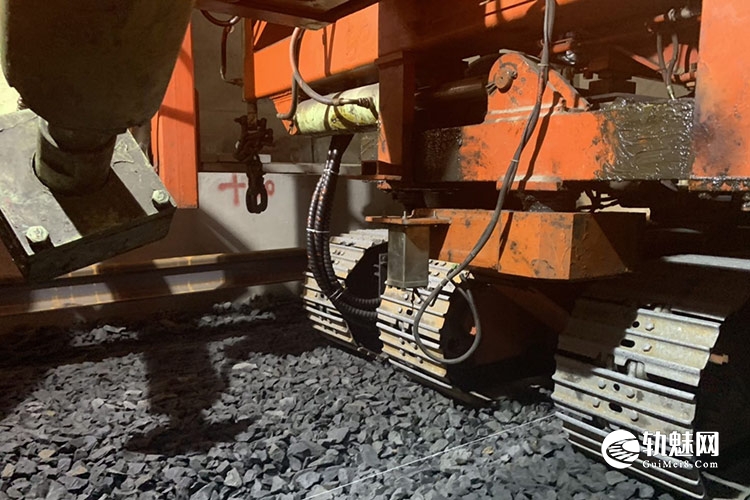

CCPG500采用电子传感模式，自动调证行走方向，无需人工调整，铺完轨后较为平顺。

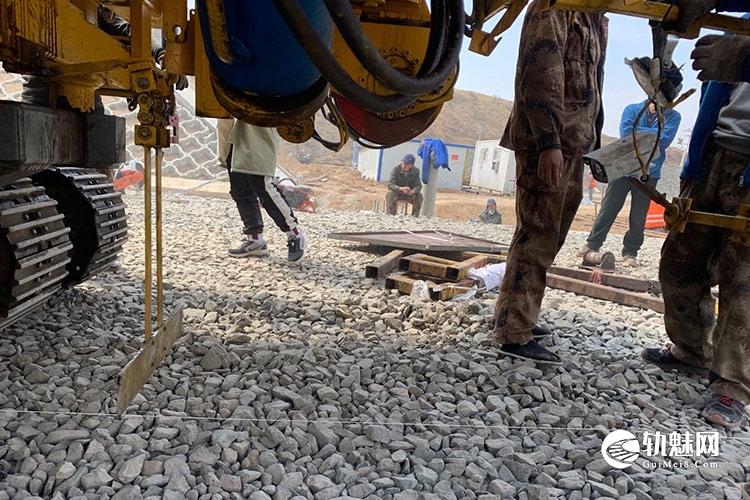

TCM60采用标尺及摄像头监控模式，需人工及时调整行走方向。
