[图文]道岔钩锁点标画及加锁位置

一、道岔钩锁点标画方式参考图例

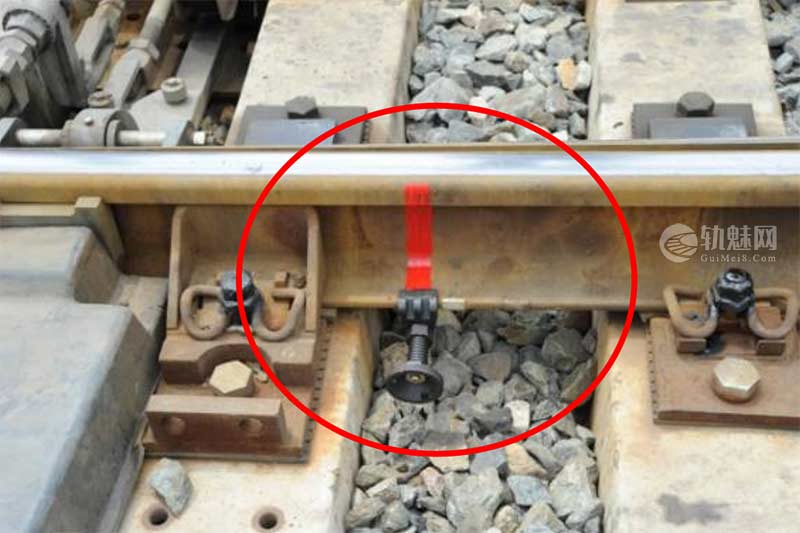

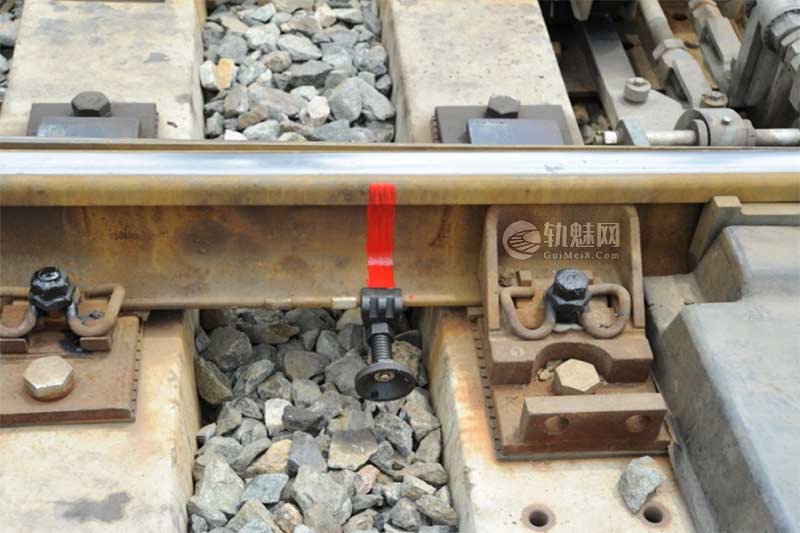

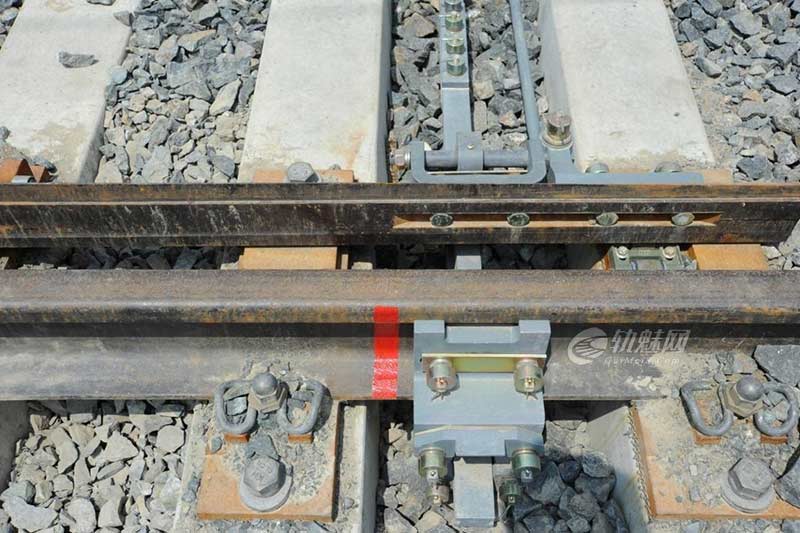

1.第一牵引点轨枕空密贴、斥离尖轨基本轨外侧处标画钩锁点图例

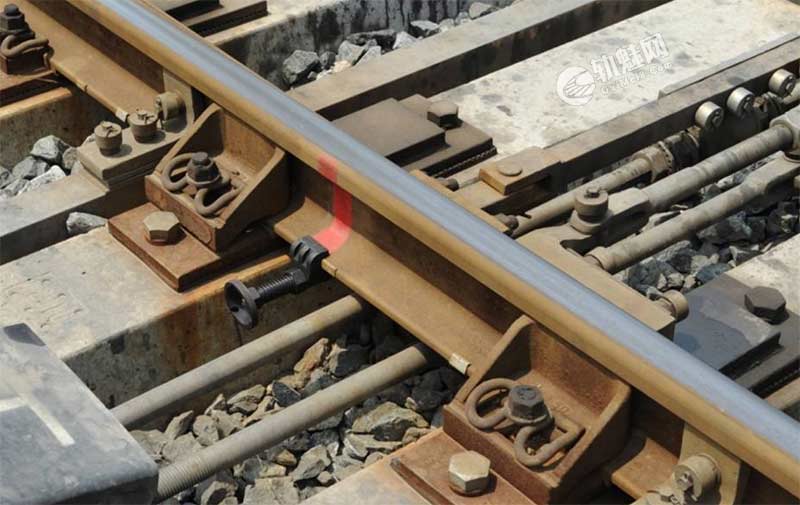

2.密贴尖轨第一牵引点因连接杆等影响，可在距尖轨尖端不大于1000mm的轨枕空基本轨外侧处标画钩锁点图例

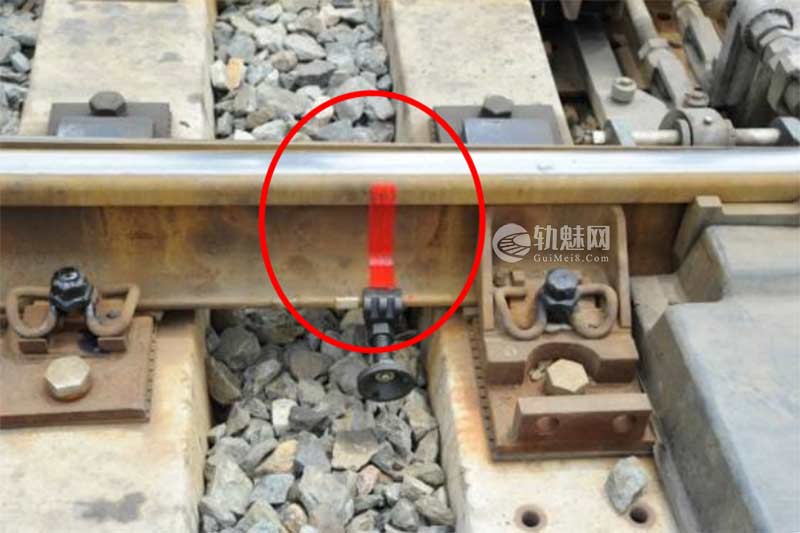

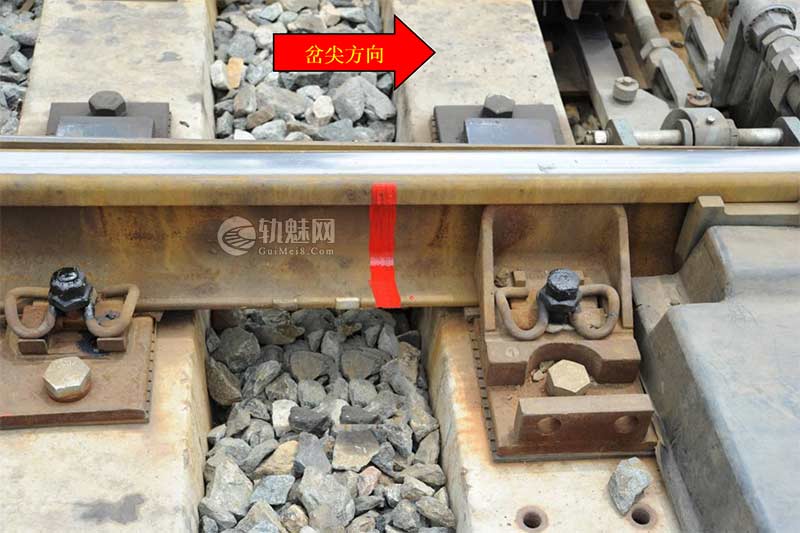

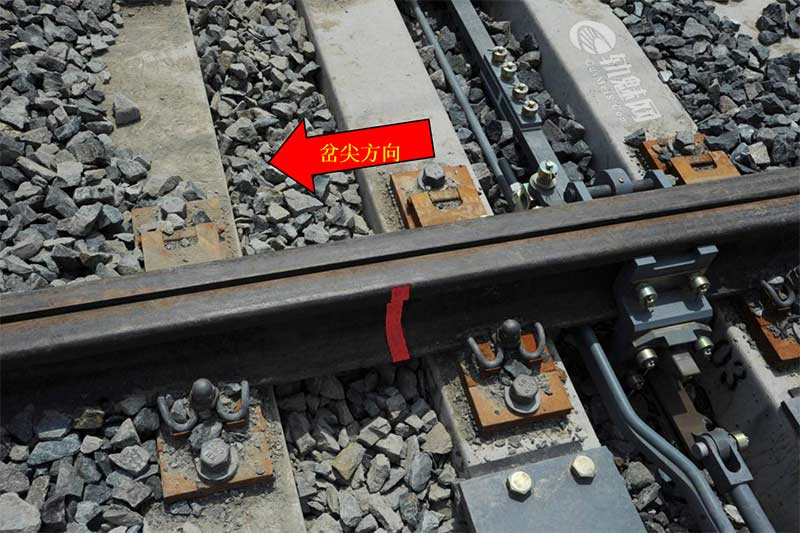

3.密贴尖轨第二牵引点因连接杆等影响，可在其岔尖方向前一轨枕空基本轨外侧处标画钩锁点图例

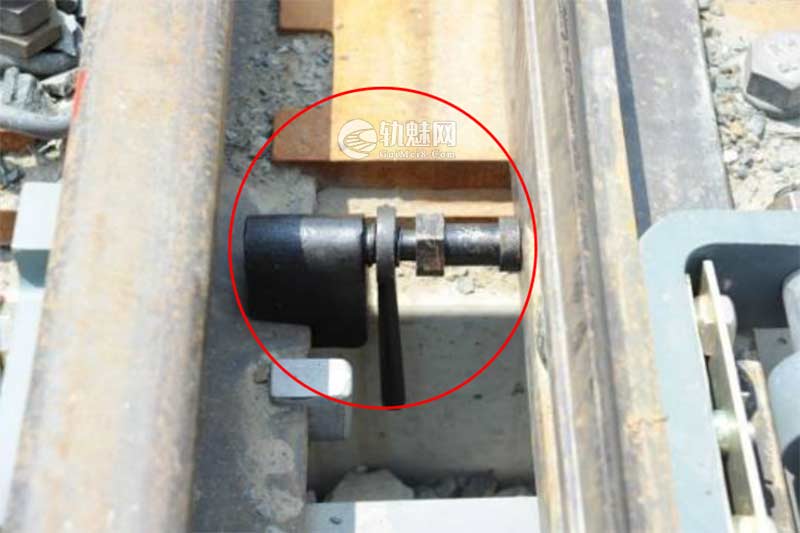

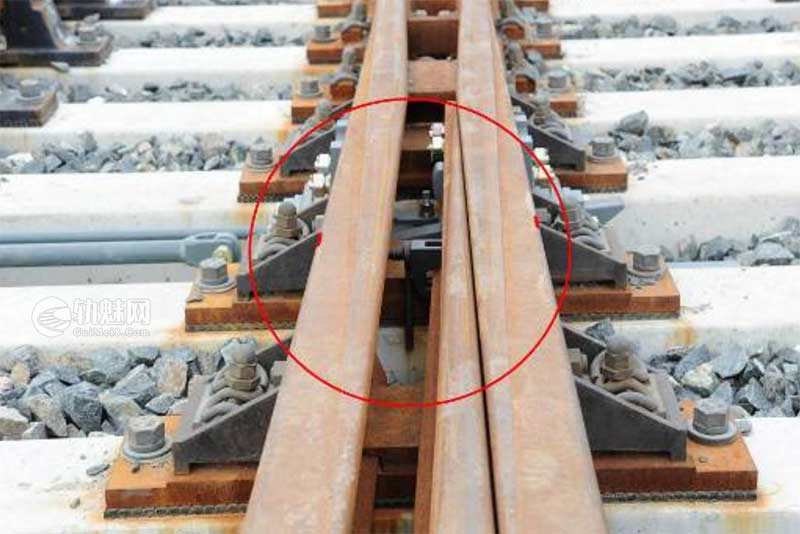

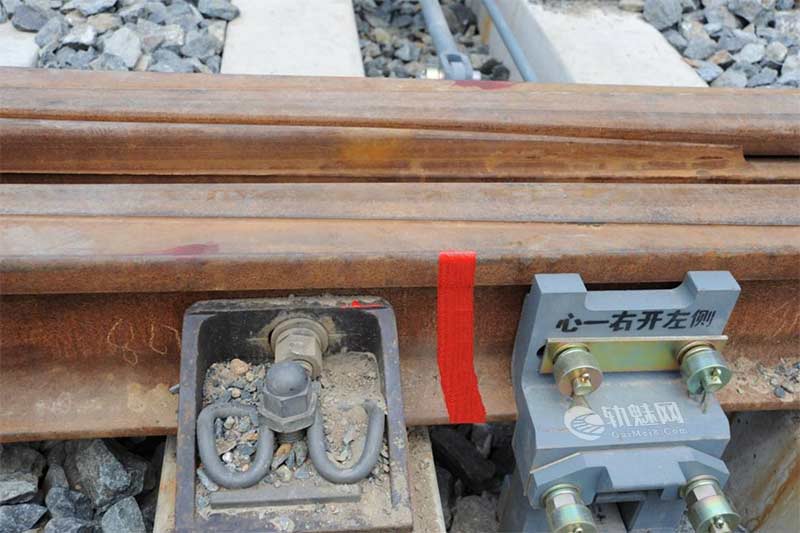

4.可动心轨第一牵引点轨枕空处基本轨外侧处标画XGS-Ⅲ型钩锁点图例

二、道岔加锁位置参考图例

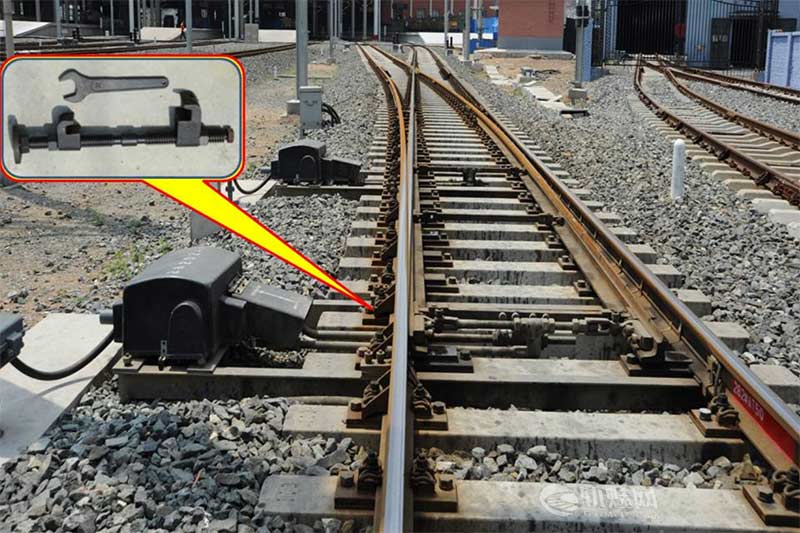

1.辙叉12号及以下AT型普通道岔加锁位置图例

说明：
AT型道岔在密贴尖轨第一牵引点处使用XGS-Ⅱ型钩锁器钩锁，加锁位置（如下图）；非AT型道岔密贴尖轨，宜使用XGS-Ⅰ型钩锁器钩锁（以下同）。

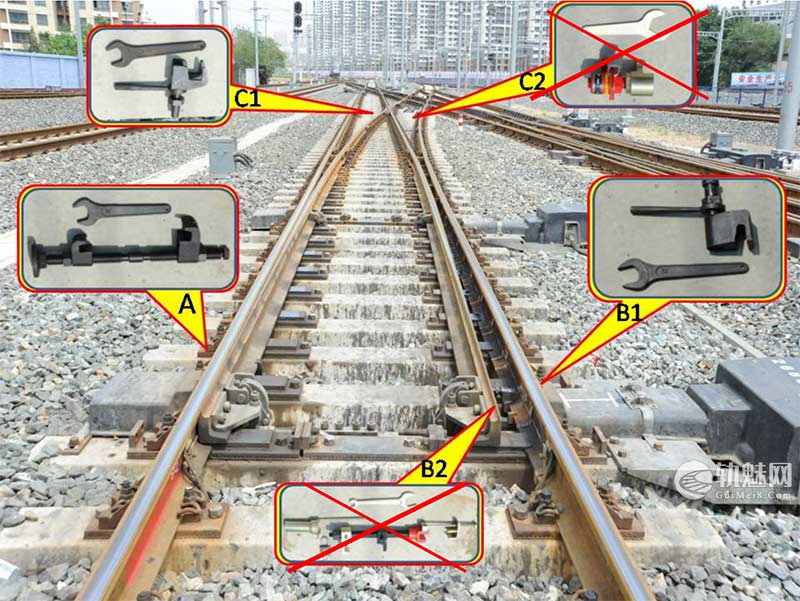

2.辙叉12号及以下分动外锁闭道岔加锁位置图例

说明：

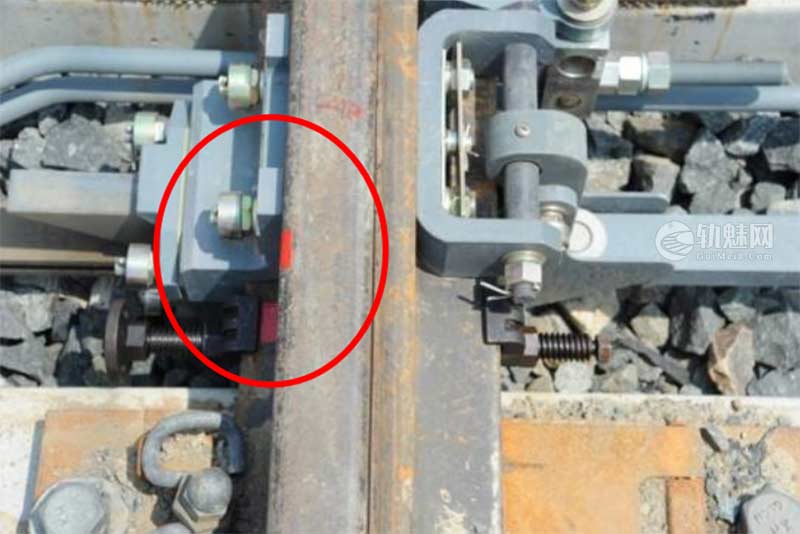

⑴.图例道岔中的“A”，为对、顺向密贴尖轨第一牵引点轨枕空处有连接杆影响，在距尖轨尖端不大于1000mm的轨枕空处使用XGS-Ⅱ型钩锁器钩锁（如下图）。

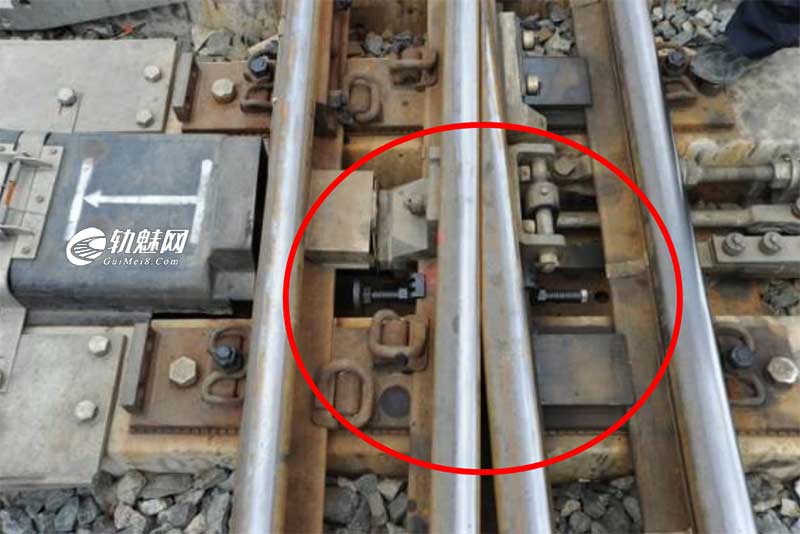

⑵.图例道岔中的“B1”为对、顺向斥离尖轨第一牵引点轨枕空处使用XGS-ⅢW型钩锁器钩锁（如下图）。“B2”为GSQ-G60型钩锁器我段暂无此型号，将来路局将统一配置。

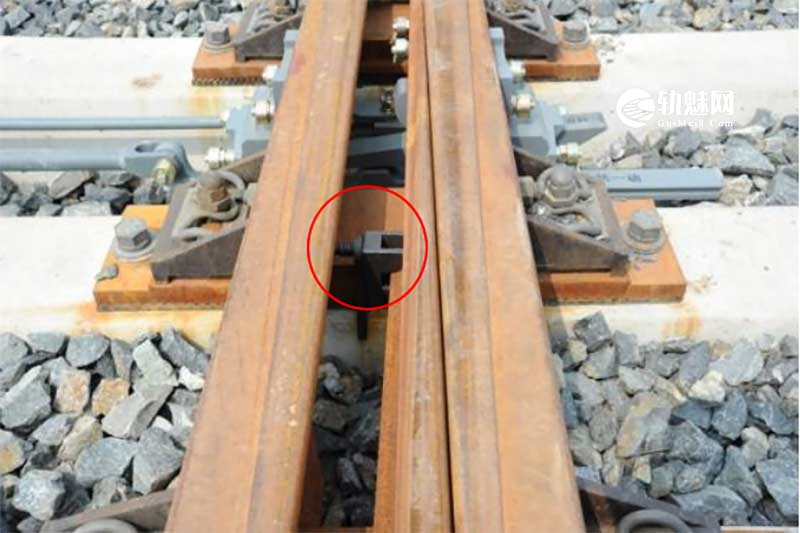

⑶.图例道岔中的“C1”为对、顺向可动心轨第一牵引点轨枕空处使用XGS-Ⅲ型钩锁器钩锁（如下图）。“C2”为GSQ- GT60K型钩锁器我段暂无此型号，将来路局将统一配置。

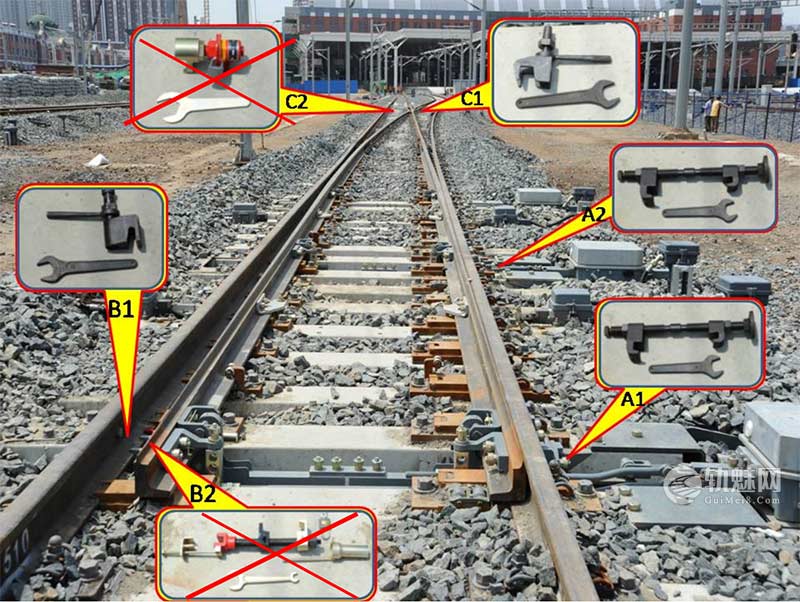

3.辙叉18号道岔加锁位置图例

说明：
⑴.图例道岔中的“A1”、“A2”，为对向密贴尖轨第一、二牵引点或顺向密贴尖轨第一牵引点轨枕空处，使用XGS-Ⅱ型钩锁器钩锁（如下图A1、A2）。

⑵.图例道岔中的“B1”，为对向或顺向斥离尖轨第一牵引点枕空处使用XGS-ⅢW型钩锁器钩锁（如下图）。“B2”为GSQ-G60型钩锁器我段暂无此型号，将来路局将统一配置。

⑶.图例道岔中的“C1”，为对向或顺向可动心轨第一牵引点后轨枕空处使用XGS-Ⅲ型钩锁器钩锁（如下图）。“C2”为GSQ- GT60K型钩锁器我段暂无此型号，将来路局将统一配置。

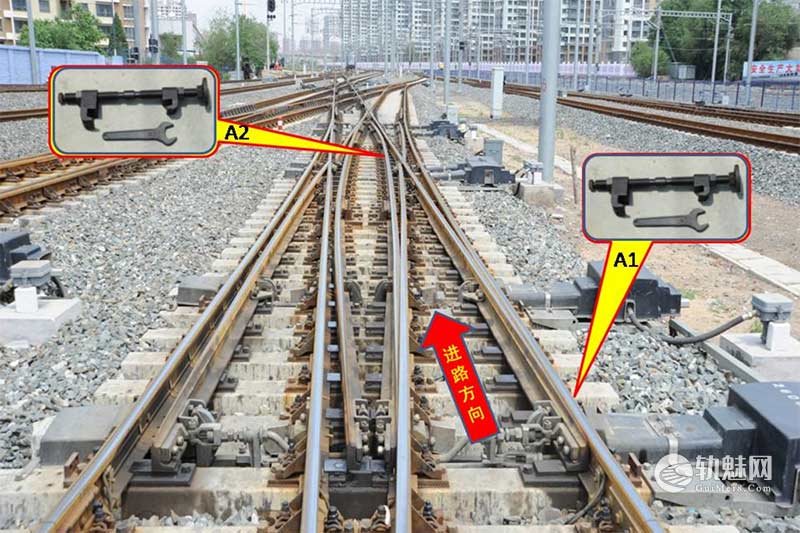

4.辙叉12号及以下普通复式交分道岔加锁位置图例

说明：
图例道岔中的“A1”，为对向密贴尖轨第一牵引点因枕空有连接杆影响，在距尖轨尖端不大于1000mm的轨枕空处使用XGS-Ⅱ型钩锁器钩锁（如下图A1）；“A2”为可动心轨第一牵引点枕空处使用XGS-Ⅱ型钩锁器钩锁（如下图A2）。
