道岔几何尺寸调整作业方法

道岔相关评论2,5191

一.轨距、支距调整文章源自轨魅网-https://www.guimei8.com/6836.html

(一)扣件系统具有-8~+4mm轨距调整量,通过调整轨距块可实现-2~+4mm 的轨距调整,附以缓冲调距块的调边可实现-8~+4mm的轨距调整,调整无需备件。文章源自轨魅网-https://www.guimei8.com/6836.html

轨距块及缓冲调距块号码配置表文章源自轨魅网-https://www.guimei8.com/6836.html

单股钢轨位置 钢轨外侧 钢轨内侧
缓冲轨距块 轨距块 轨距块 缓冲轨距块
外侧 内侧 外侧 内侧
+2 6 9 12 9 6 9
+1 6 9 11 10 6 9
0 6 9 10 11 6 9
-1 6 9 9 12 6 9
-2 9 6 11 10 9 6
-3 9 6 10 11 9 6
-4 9 6 9 12 9 6

(二)对滑床板和护轨垫板,由于钢轨一侧采用弹性夹扣压基本轨,为滑床板,无轨距块,不能通过钢轨另一侧与铁垫板挡肩间的轨距块进行钢轨左右位置的调整,只能通过更换不同号码的缓冲调距块移动滑床板和护轨垫板来进行轨距调整。文章源自轨魅网-https://www.guimei8.com/6836.html

滑床板和护轨垫板处缓冲调距块具体配置表文章源自轨魅网-https://www.guimei8.com/6836.html

单股钢轨位置 钢轨内侧 钢轨外侧
缓冲轨距块 缓冲轨距块
外侧 内侧 外侧 内侧
+2 4 11 4 11
+1 5 10 5 10
0 6 9 6 9
-1 7 8 7 8
-2 8 7 8 7
-3 9 6 9 6
-4 10 5 10 5

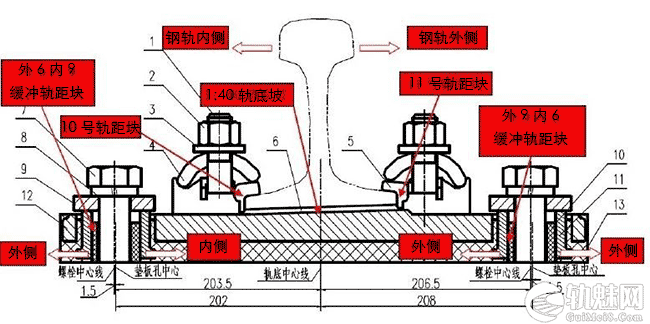

(三)缓冲调距块初始配置6-9型、轨距块的初始配置为9-11(钢轨外侧)、 10-12号(钢轨内侧),钢轨内外侧的定义、缓冲调距块、轨距块初始安装位置如下图所示。文章源自轨魅网-https://www.guimei8.com/6836.html

道岔几何尺寸调整作业方法

缓冲调距块、轨距块初始安装位置及其型号(单位:mm)

(四)垫板孔中心与螺栓中心不重合,偏离1.5mm。文章源自轨魅网-https://www.guimei8.com/6836.html

(五)轨距块分为 9-11 、 10-12两种型号,用于调整钢轨左右位置。文章源自轨魅网-https://www.guimei8.com/6836.html

(六)缓冲调距块分为4-11、5-10、6-9、7-8四种型号,用于调整垫板位置。文章源自轨魅网-https://www.guimei8.com/6836.html

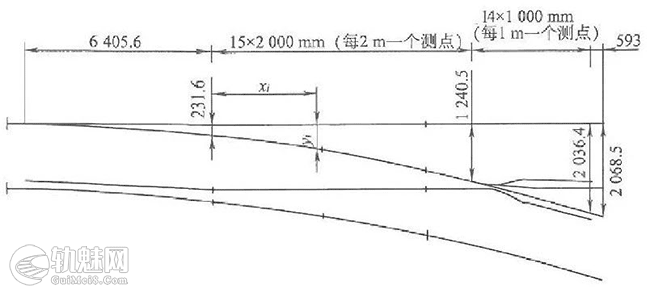

(七)通过更换不同型号钢轨两侧轨距块来调整支距垫板处支距,对于其他部位支距,还可以辅助以缓冲调距块进行调整。18号道岔导曲线及辙叉支距测量位置如下图所示。文章源自轨魅网-https://www.guimei8.com/6836.html

道岔几何尺寸调整作业方法

18号道岔导曲线及辙叉支距示意图(单位:mm)

18号道岔导曲线及辙叉支距表文章源自轨魅网-https://www.guimei8.com/6836.html

点号 距直基本轨跟端距离Xi(mm) 导曲线支距yi(mm)
1 0 231.6
2 2000 273.5
3 4000 318.9
4 6000 367.9
5 8000 420.6
6 10000 477
7 12000 536.9
8 14000 600.6
9 16000 667.8
10 18000 738.7
11 20000 813.2
12 22000 891.4
13 24000 973.2
14 26000 1058.7
15 28000 1147.8
16 30000 1240.5
17 31000 1288.3
18 32000 1336.9
19 33000 1386.5
20 34000 1437
21 35000 1488.4
22 36000 1540.7
23 37000 1593.9
24 38000 1648
25 39000 1703
26 40000 1758.6
27 41000 1814.1
28 42000 1869.7
29 43000 1925.3
30 44000 1980.8
31 45000 2036.4
32 45593 2068.5

二.高低和水平调整文章源自轨魅网-https://www.guimei8.com/6836.html

(一)混凝土浇筑前,通过调整竖向支撑限位装置的螺杆位置调整轨枕的竖向位置,进而实现钢轨上下位置的调整,使得钢轨高低和道岔水平符合要求;混凝土浇筑后,通过更换不同厚度的调高垫板,实现钢轨上下位置的调整,使得钢轨高低和道岔水平符合要求。文章源自轨魅网-https://www.guimei8.com/6836.html

(二)需要调整个别扣件位置钢轨的高低时(如轨枕平直度不符要求引起水平超限时),可以采用更换调高垫板的方式。文章源自轨魅网-https://www.guimei8.com/6836.html

(三)扣件系统能够实现的道岔钢轨高低调整量为-4~+26mm ,调高通过在弹性铁垫板下加入调高垫板进行调整。文章源自轨魅网-https://www.guimei8.com/6836.html

(四)调高垫板分为 1、2、5、8mm 四种厚度,用以调整钢轨高低位置。文章源自轨魅网-https://www.guimei8.com/6836.html

(五)垫板螺栓分为A、B两种型号,正常安装时采用A型,调高量大于15mm 时采用B型。文章源自轨魅网-https://www.guimei8.com/6836.html

三.轨向调整文章源自轨魅网-https://www.guimei8.com/6836.html

(一)有砟轨道直上股轨向的调整以调换轨距块和缓冲调距块实现。文章源自轨魅网-https://www.guimei8.com/6836.html

(二)直下股钢轨的轨向通过调换轨距块和缓冲调距块控制轨距实现。文章源自轨魅网-https://www.guimei8.com/6836.html

(三)曲上股钢轨轨向通过调换轨距块或缓冲调距块控制支距实现。文章源自轨魅网-https://www.guimei8.com/6836.html

(四)曲下股钢轨轨向通过调换轨距块和缓冲调距块控制轨距实现。文章源自轨魅网-https://www.guimei8.com/6836.html

四.密贴和间隔调整文章源自轨魅网-https://www.guimei8.com/6836.html

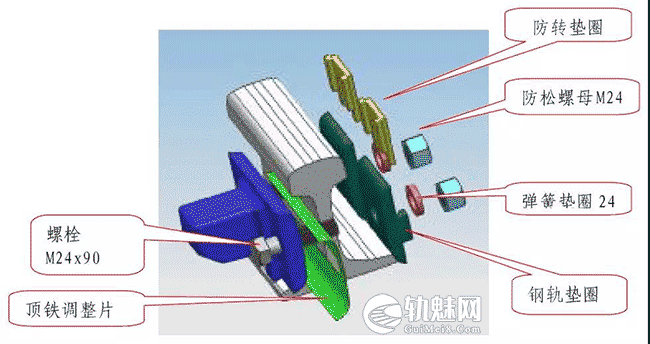

(一)通过增减顶铁调整片,调整尖轨、心轨顶铁间隙,并同时与调整轨距、支距相结合,确保尖轨与基本轨密贴,可动心轨在轨头切削范围内应分别与两翼轨密贴、开通侧股时,叉跟尖轨尖端与短心轨密贴。文章源自轨魅网-https://www.guimei8.com/6836.html

道岔几何尺寸调整作业方法

心轨顶铁

(二)结合道岔高低、水平的调整,使尖轨或可动心轨轨底应与台板间隙不超标。文章源自轨魅网-https://www.guimei8.com/6836.html

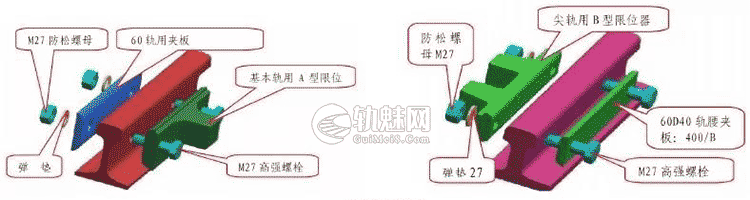

(三)调整限位器位置使两侧的间隙值对称均匀并满足技术要求。文章源自轨魅网-https://www.guimei8.com/6836.html

道岔几何尺寸调整作业方法

限位器结构

(四)轨撑的顶铁应与翼轨轨头下颚密贴。文章源自轨魅网-https://www.guimei8.com/6836.html

(五)通过调整扣件使尖轨跟端支距、辙叉趾跟端开口、护轨轮缘槽宽度、查照间隔满足要求。文章源自轨魅网-https://www.guimei8.com/6836.html

(六)道岔密贴检查器设置位置。文章源自轨魅网-https://www.guimei8.com/6836.html
