威克冲击式捣固镐(BH23)操作及保养

设备工装评论1,2791

一、机具简介

1.简介:文章源自轨魅网-https://www.guimei8.com/7330.html

文章源自轨魅网-https://www.guimei8.com/7330.html

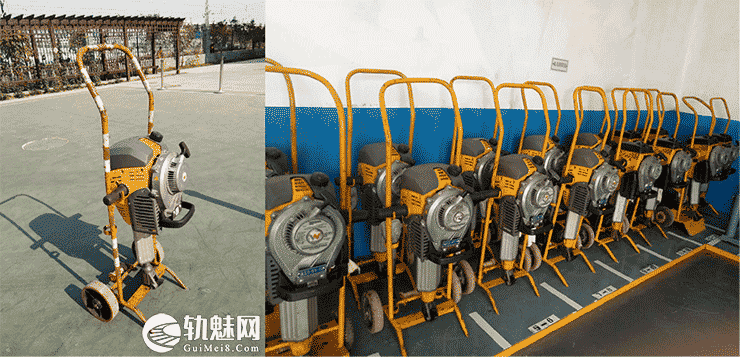

威克冲击式捣固镐(BH23)操作及保养

威克捣固镐

文章源自轨魅网-https://www.guimei8.com/7330.html

简称:威克镐;文章源自轨魅网-https://www.guimei8.com/7330.html

型号:BH23;文章源自轨魅网-https://www.guimei8.com/7330.html

油箱容积(L):2.4;文章源自轨魅网-https://www.guimei8.com/7330.html

耗油量(L/h):约 1.3-1.5文章源自轨魅网-https://www.guimei8.com/7330.html

怠速(r/min):1800±180文章源自轨魅网-https://www.guimei8.com/7330.html

工作转速(r/mi n):4250文章源自轨魅网-https://www.guimei8.com/7330.html

离合转速(r/min):2500+250文章源自轨魅网-https://www.guimei8.com/7330.html

2.工作原理 文章源自轨魅网-https://www.guimei8.com/7330.html

发动机动力由被动盘传递到减速箱,经齿轮减速后,通过曲轴齿轮的转动,带动连杆、活塞、内筒上下运动,撞击破碎镐,将能量传、给镐腿,镐腿对物体进行高频率、高能量的冲击,实现对作业物体的捣固、破碎。文章源自轨魅网-https://www.guimei8.com/7330.html

3.主要用途: 文章源自轨魅网-https://www.guimei8.com/7330.html

加装捣固镐腿用于线路道岔捣固; 加装破碎镐腿用于破碎板结道床。文章源自轨魅网-https://www.guimei8.com/7330.html

4.用油: 文章源自轨魅网-https://www.guimei8.com/7330.html

汽油机必须使用混合燃油。汽油和机油容积混合比(25~30):l,汽油牌号为92#,机油为二冲程汽油机专用机油(不允许使用其它牌号机油)。文章源自轨魅网-https://www.guimei8.com/7330.html

二、操作规程

1.使用前的准备 文章源自轨魅网-https://www.guimei8.com/7330.html

  1. 检查和紧固机器各部螺栓和螺纹连接处。如有异常立即停止使用,及时进行处理。
  2. 使用配比壶将汽油和二冲程机油以25:1的比例混合,并摇拌均匀,加入汽油机油箱。汽油采用92#,机油采用长城牌二冲程摩托车机油(规格为FC或以上等级)。
  3. 检查冲击机构油位,缺油时加入SAE15W-40柴油机油。
  4. 检查捣固镐头是否磨损超限。
  5. 定期加注冲击机构润滑脂。

2.启动汽油机作业 文章源自轨魅网-https://www.guimei8.com/7330.html

  1. 检查后确保机器良好,判断是冷启动还是热启动后按照操作盘的提示逐步操作进行启动,必须注意手油泵、风门和减压阀。
  2. 热启动必须将风门全部打开,防止汽油混合气过多将火花塞溅湿,每次启动前都要按下减压阀。
  3. 一手握住油门,一手迅速拉动启动拉绳。汽油机启动后,应慢慢放回启动手柄,打开风门。
  4. 启动后,怠速运转2--3分钟,使汽油机各部润滑。
  5. 手持捣固镐把手,将油门开至最大,下压捣固镐进行捣固作业,注意下压不能用力过大,不要压到底,压住后保持住进行捣固,捣固时不要左右扭动捣固镐以免损坏减震弹簧。
  6. 更换捣固位置时,要松开油门上提把手

3.停机 文章源自轨魅网-https://www.guimei8.com/7330.html

  1. 停机时将油门关至最小,将停机开关向外推熄火。
  2. 休息时间较长或不用时,应将捣固镐平放于地面上,避免摔碰汽油机。停机超过两周应将油箱内的汽油放净。并启动机器将化油器内燃油消耗光至停机。

三、维修、保养

保养周期计划
序号 内容 保养工作 保养时间
1 空气滤清器螺母 是否松动、损坏 每天
2 燃油箱 油箱盖是否紧固,如必要更换
3 油门绳 是否损坏、卡滞,如必要更换
4 工具 如必要进行修磨、锻打或更换
5 空气滤清器 清洗或更换 每周
6 缸体 去除脏物
7 紧固件 是否松动,如必要更换
8 点火 清洗火花塞,检查点火间隙 每月
9 连接法兰 如磨损太大,更换
10 润滑脂 加注润润滑脂 20小时
11 长螺栓 检查是否松动,如必要紧固,扭矩75Nm 80小时
12 曲轴齿轮 开箱加注润滑脂 600小时

1.空滤器的保养:脏的空气滤清器会阻止空气进入化油器,导致化油器出故障和汽油机磨损加剧,输出功率不足,应定期保养空滤器。特别是该机器在尘土很大的地方使用时,工作环境恶劣更应该多次清洗空滤器。文章源自轨魅网-https://www.guimei8.com/7330.html

注意:在清洗时,勿使脏物进入发动机进气口,否则将导致发动机损坏。文章源自轨魅网-https://www.guimei8.com/7330.html

2.火花塞保养文章源自轨魅网-https://www.guimei8.com/7330.html

为保证发动机正常运转,火花塞的间隙必须适中,无沉积物。火花塞合理间隙为0.8~0.9毫米,应经常检查,过大或过小都应进行调整。如图四。文章源自轨魅网-https://www.guimei8.com/7330.html

注意:禁止用不正确热值的火花塞:本机火花塞型号E4RTC。文章源自轨魅网-https://www.guimei8.com/7330.html

3.加润滑脂:机器每工作20小时注入润滑脂一次。文章源自轨魅网-https://www.guimei8.com/7330.html

4.螺钉:新机器使用8小时后,检查和重新拧紧各螺丝,必要处涂螺纹密封胶,其后每周检查一次。文章源自轨魅网-https://www.guimei8.com/7330.html

5.化油器调节:请参考“技术参数”来设定正确的怠速和工作转速,准确的方法是:调节化油器时,利用转速计来测量:文章源自轨魅网-https://www.guimei8.com/7330.html

  • (1)起动发动机后,让它升温至操作温度。
  • (2)设定怠速时,发动机怠速运转,气门要全开,然后调节怠速螺钉顺时针或逆时针转动,直至达到正确的怠速转速。

6.长期存放:当机器长期不用时,为使下次使用顺利起动,应按下列程序进行保养。文章源自轨魅网-https://www.guimei8.com/7330.html

  • (1)放净油箱和化油器内的燃油。
  • (2)取下火花塞,从火花塞孔向缸体加适量的机油,并轻拉起动器2~3次,使活塞处在上止点位置,然后装上火花塞。
  • (3)用浸机油的软布擦净机器的外表面,把机器保存在通风干燥的地方,直到下次使用为止。

四、机器常见故障排除

1.发动机起动困难或不能起动 应先检查火花塞是否跳火。旋下火花塞,将火花塞电极接触缸体,拉起动绳,观察火花塞电极间是否产生火花。手不要碰火花塞金属部位,以防触电。文章源自轨魅网-https://www.guimei8.com/7330.html

现象 原因 排除方法
无火 火花塞 电极潮湿 干燥处理
积碳 清除
电极间隙过大或过小 调至0.8O9
绝缘损坏 更换火花塞
电极烧坏 更换火花塞
磁电机 软线包皮破损 更换或修理
电子点火器损坏 更换
有火 压缩良好 吸入燃油过量 减少供油
燃油质量不好 更换燃油
化油器不供油 油箱无油 加油
过滤网堵塞 清洗
油箱通气孔堵塞 清理

2.输出功率不足文章源自轨魅网-https://www.guimei8.com/7330.html

现象 原因 排除方法
压缩良好 滤清器的滤芯堵塞 清洗
燃油有水 更换燃油
发动机过热 停机冷却
消音器积碳 清除积碳
过热 燃油浓度过低 调节化油器
汽缸盖积碳 清除积碳
润滑油质量不好 用专用机油
有撞击声 燃油不好 更换燃油
燃烧室积碳 清除积碳
运动件磨损 检查更换

3.运转中熄火文章源自轨魅网-https://www.guimei8.com/7330.html

现象 原因 排除方法
突然熄火 火花塞引线松脱 接牢
活塞咬死 修理或更换
火花塞积碳 清除积碳
无燃油 加油
慢慢熄火 化油器内部堵塞 清洗
油箱盖通气孔堵塞 清洗
燃油有水 更换燃油

4.机具工作不正常文章源自轨魅网-https://www.guimei8.com/7330.html

 现象 原因 排除方法
不做功文章源自轨魅网-https://www.guimei8.com/7330.html

或无力、文章源自轨魅网-https://www.guimei8.com/7330.html

运动无规律

离合器坏 更换
齿轮坏或磨损 更换
内筒形成压力太小 更换或修理
内筒存有杂物 清除
连接法兰导向性差 更换
工具磨损 修理或更换
异响 缺润滑脂 加注
零件坏 修理或更换
进入异物 清除

文章来源:文章源自轨魅网-https://www.guimei8.com/7330.html

大连工务段培训课件《小型养路机械设备百科资料》文章源自轨魅网-https://www.guimei8.com/7330.html
