道岔钩锁器使用说明书

2022年4月18日00:00:05业务资料评论171

1.安装依据:

1.1根据工务行规第129条规定道岔无表示时,一律将进路上的有关道岔加锁并钉闭。文章源自轨魅网-https://www.guimei8.com/9013.html

1.2分动外锁闭道岔应按每副道岔配齐钉闭、加锁装置。其中钉闭装置包括密贴尖轨钩锁器、斥离尖轨钩锁器和可动心轨钩锁器。钉闭装置作为道岔备品由工务部门保管。文章源自轨魅网-https://www.guimei8.com/9013.html

2.道岔钩锁器安装位置及配置表:

配置数量、钉闭位置 道岔类型及钉闭 配置数量(副) 钉闭位置
密贴尖轨钩锁器 可调斥离钩锁器 心轨密贴钩锁器
辙叉号为12号的分动外锁闭道岔以及2台转辙机牵引的辙叉号为9号的分动外锁闭道岔 锁闭 1 1 1 密贴尖轨、斥离尖轨、心轨密贴第一转辙机处
辙叉号为18号的分动外锁闭道岔以及4或5台转辙机牵引的辙叉号为12号的分动外锁闭可动心道岔 锁闭 2 2 1 密贴尖轨第二、第三、斥离尖轨第二、第三,心轨密贴第二转辙机处
辙叉号为30号的分动外锁闭道岔 锁闭 3 2 1 密贴尖轨第二、第四、第六,心轨密贴第二,斥离尖轨第四、第五转辙机处
辙叉号为42号的分动外锁闭道岔 锁闭 3 2 1 密贴尖轨第二、第四、第六,心轨密贴第二,斥离尖轨第四、第五转辙机处
说明事项 无联锁接发列车时,进路上的分动外锁闭道岔无论对向或顺向,均应对密贴尖轨、斥离尖轨、可动心轨加锁

3.安装方法

3.1可调斥离道岔钩锁器:文章源自轨魅网-https://www.guimei8.com/9013.html

3.1.1适用范围:文章源自轨魅网-https://www.guimei8.com/9013.html

可调斥离道岔钩锁器适用于道岔斥离尖轨第一、第二、第三、第四、第五和第六点。尖轨斥离当用于第三、第四、第五、第六点时拆掉调整片。文章源自轨魅网-https://www.guimei8.com/9013.html

3.1.2安装方法:文章源自轨魅网-https://www.guimei8.com/9013.html

⑴安装可调斥离道岔钩锁器时,应先逆时针方向松开手轮,将钩头褪至螺杆尾部,根据基本轨与尖轨之间距离逆时针方向旋转螺杆至合适位置;⑵将杆体从尖轨底部放入基本轨与尖轨中间,顺时针旋转螺杆,使活动头、杆体分别与基本轨轨底和尖轨内平面密贴;⑶将钩头套入螺杆卡住尖轨轨底,如钩头与尖轨不垂直,应调整螺杆,使用螺杆另一定位槽拧紧手轮,即可完成加锁。⑷如尖轨内侧平面与基本轨轨底距离小于30mm时,取下活动头上部调整片。文章源自轨魅网-https://www.guimei8.com/9013.html

道岔钩锁器使用说明书

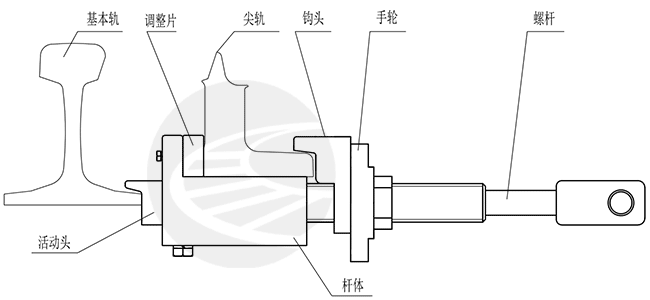

图1 可调斥离道岔钩锁器安装示意图

3.2密贴尖轨钩锁器安装方法:文章源自轨魅网-https://www.guimei8.com/9013.html

3.2.1适用范围:文章源自轨魅网-https://www.guimei8.com/9013.html

适用于密贴尖轨第一、第二、第三、第四、第五和第六点及心轨第一点密贴。文章源自轨魅网-https://www.guimei8.com/9013.html

3.2.2安装方法: 文章源自轨魅网-https://www.guimei8.com/9013.html

安装密贴尖轨钩锁器时,应先用钥匙打开锁闭装置,将其与手轮脱开,调整手轮至所需要距离。然后将固定钩穿过道岔底部,钩住尖轨轨底,将活动钩头钩住基本轨轨底,用手旋转手轮,拧紧活动钩,再用扳手将螺母加力旋紧,用钥匙将活动钩与手轮锁闭后取下扳手,即可锁定道岔。文章源自轨魅网-https://www.guimei8.com/9013.html

道岔钩锁器使用说明书

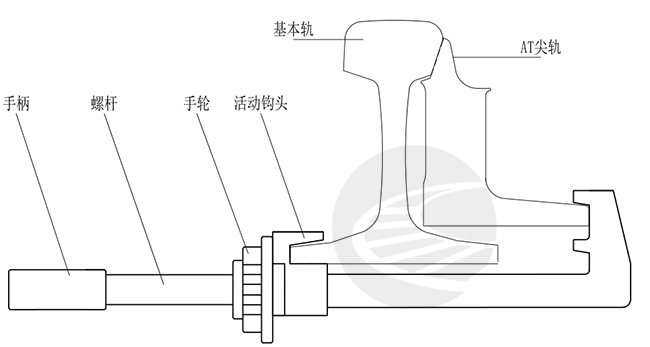

图2 密贴钩锁器安装示意图

3.3心轨密贴钩锁器安装方法:文章源自轨魅网-https://www.guimei8.com/9013.html

3.3.1适用范围:文章源自轨魅网-https://www.guimei8.com/9013.html

该型号的钩锁器适用于心轨第二点道岔密贴。文章源自轨魅网-https://www.guimei8.com/9013.html

3.3.2安装方法:文章源自轨魅网-https://www.guimei8.com/9013.html

使用密贴道岔钩锁器时,应先用钥匙打开锁闭装置,将其与手轮脱开,调整手轮至所需要距离。然后将固定钩穿过道岔底部,钩住密贴轨底,将活动钩钩住翼轨轨底,用手旋转手轮,拧紧活动钩,再用扳手将螺母加力旋紧,用钥匙将活动钩与手轮锁闭后取下扳手,即可锁定道岔。文章源自轨魅网-https://www.guimei8.com/9013.html

道岔钩锁器使用说明书

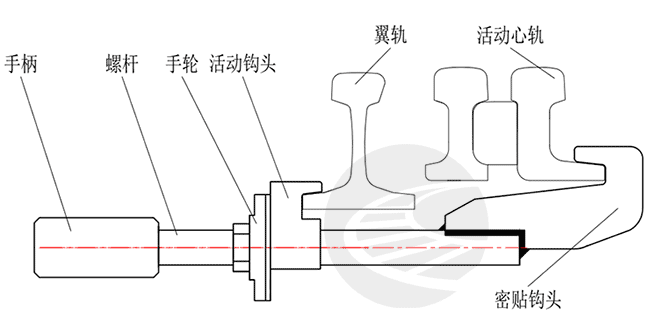

图3 心轨密贴钩锁器

文章来源:文章源自轨魅网-https://www.guimei8.com/9013.html

原文名称:道岔钩锁器使用说明书文章源自轨魅网-https://www.guimei8.com/9013.html

作者信息:海宁由拳铁路器材有限公司文章源自轨魅网-https://www.guimei8.com/9013.html
