新Ⅲ型混凝土桥枕护轨扣件组装图及设计参数 专线3448-Ⅲ-7

相关图纸评论8691

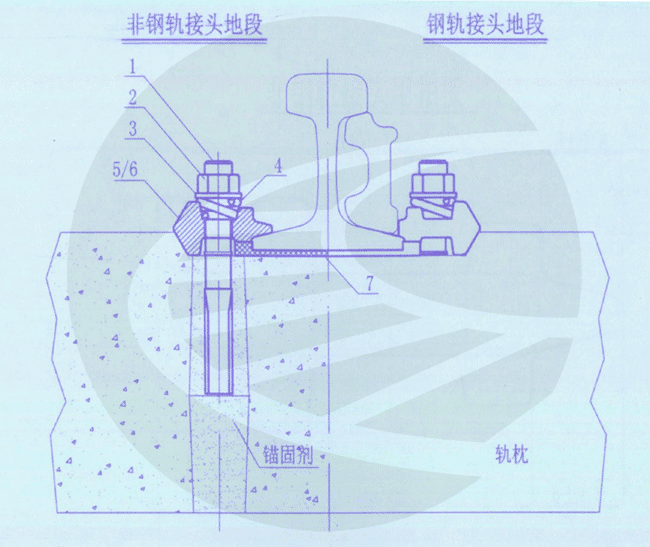

1 扣件组装图

新Ⅲ型混凝土桥枕护轨扣件组装图及设计参数 专线3448-Ⅲ-7

新Ⅲ型混凝土桥枕护轨扣件组装图 专线3448-Ⅲ-7

2 扣件零件数量表

每根轨枕用护轨扣件零件数量表文章源自轨魅网-https://www.guimei8.com/16690.html

序号 图号 名称 数量 材料 单件质量(kg) 质量(kg) 备注
1 TB 564 螺旋道钉 4 Q235-A 0.594 2.376
2 GB41 六角螺母(M24) 4 Q235-A 0.1119 0.448
3 GB95 平垫圈 4 Q235-A 0.0345 0.138
4 TB/T565 双层弹簧垫圈 4 60Si:Mn 0.097 0.388
5 专线3448-Ⅱ-4
(专线3448-Ⅱ-5)
7-9号扣板 2 QT450-10 1.102(0.988) 2.204(1.976) 括号内为
50kg/m护轨使用
6 11-13号扣板 2 1.102(0.988) 2.204(1.976)
7 专线3448-Ⅱ-6 轨下垫板 2 橡胶 200cm3(222cm3)

3 扣板号码配置表

扣板号码配置表文章源自轨魅网-https://www.guimei8.com/16690.html

护轨与基本轨
距离调整量
左股护轨 右股护轨
外侧 内侧 内侧 外侧
+4 13 7 1 13
+2 11 9 9 11
0 9 11 11 9
-2 7 13 13 7

4 扣件组装流程

⑴锚固螺旋道钉,道钉凸台底面与轨枕承轨槽面距岗且2~3mm。文章源自轨魅网-https://www.guimei8.com/16690.html

(2)安放护轨用轨下垫板。文章源自轨魅网-https://www.guimei8.com/16690.html

(3)安放护轨。文章源自轨魅网-https://www.guimei8.com/16690.html

(4)按规定的号码安装扣板(偏差过大时,可调整扣板号码)。文章源自轨魅网-https://www.guimei8.com/16690.html

(5)装上弹簧垫圈及平垫圈,并拧紧螺母,扭矩一般以30~50N.m为宜。文章源自轨魅网-https://www.guimei8.com/16690.html
