1 技术说明
1.安装时要请工务部门配合,将拉杆,轨距,枕木间距,尖轨动程等调整到规定的标准.尖轨爬行量,道岔转换阻力等应不超过规定的标准;
2.基础角钢应垂直于直股基本轨,角形铁应紧贴轨底上坡面并安装牢固;󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄥󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
3.密贴调整杆,连接杆,尖端杆应垂直于直股基本轨;󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄥󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
4.转辙机动作杆与密贴调整杆连接要平顺.无别卡现象;󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄥󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
5.各部绝缘安装正确,不遗漏,不破损.各部螺栓应紧固并达到规定的紧固力矩,螺纹露出螺母外的余量不小于10mm.当紧固螺栓有防松装置时,防松盖作用应良好,开口销齐全,并按标准角度劈开.各可动部分动作灵活,不卡,不别劲.旷动量不超过规定的标准;󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄥󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
6.表示杆缺口的调整,可在舌铁和活节螺栓处调整;󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄥󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
7.本安装图油管采用槽钢防护和走地面方式,因跨距较大,中间须设支承;也可走地下方式,但在油管入地和出地处用胶管防护并留有余量,以减缓振动受力.油管弯曲半径不得小于100mm;󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄥󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
8.安装完毕应保证道岔在定位或反位时,尖轨之一必须密贴基本轨.在第一拉杆接头铁处,尖轨与基本轨间有4mm及其以上间隙时不得锁闭道岔或接通表示;󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄥󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
9.本图为转辙机在道岔(右开)左侧直股的安装.若转辙机安装在道岔右侧时,其安装零部件相同.但安装距离(距直股基本轨工作边)由原1100mm改为2537mm.󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄩󠄧󠄞󠄩󠄞󠄡󠄧󠄥󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

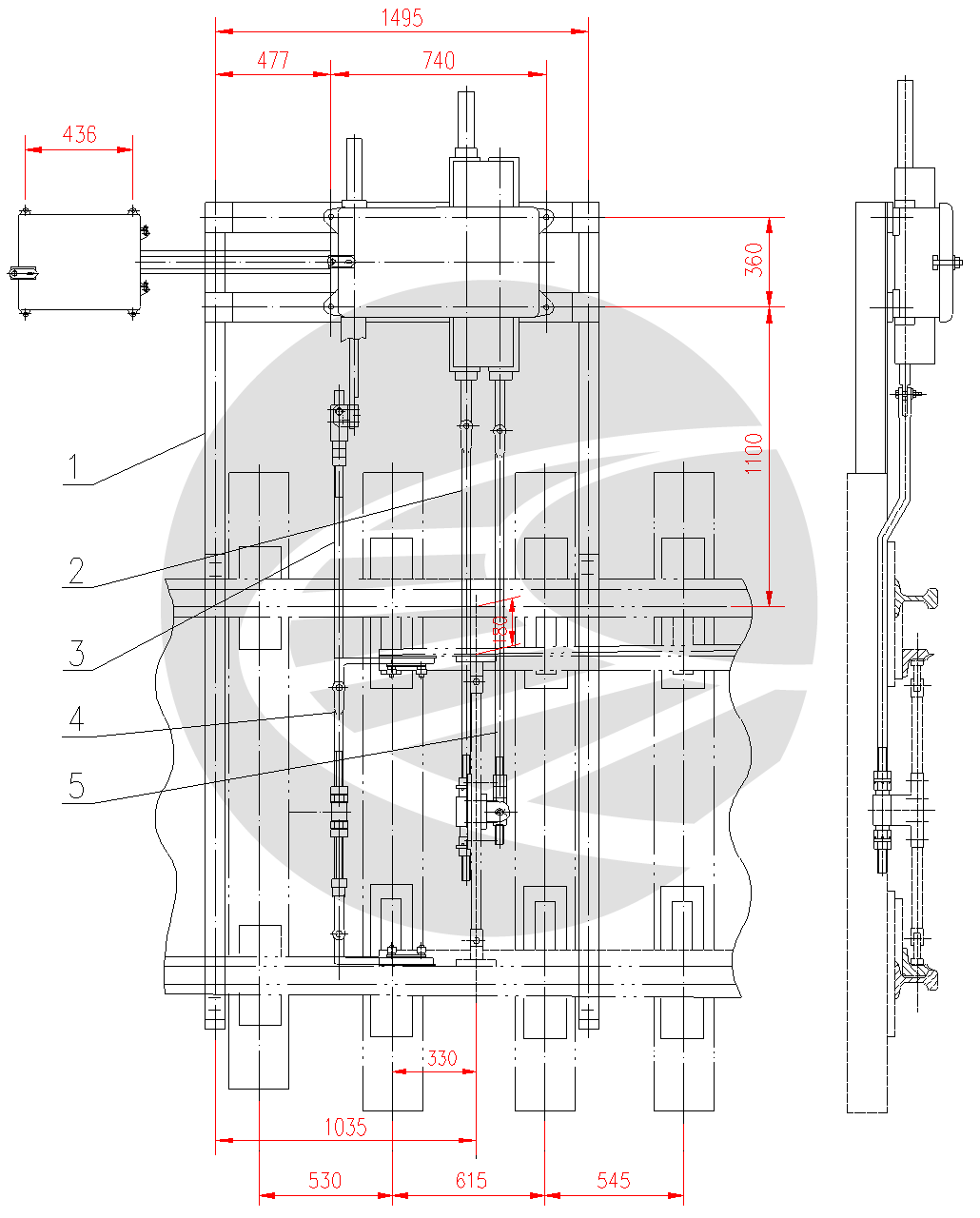

2 转辙机安装图
3 配置表
| 序号 | 代号 | 名称 | 数量 |
| 1 | DQGO4A.1 | 基础角钢 | 1 |
| 2 | QG02A.2 | CTM型密贴调整杆 | 1 |
| 3 | 电号9125.3 | GL型连接杆 | 1 |
| 4 | D0004A.2 | GA型尖端杆 | 1 |
| 5 | 电号9125.5 | 弯连接杆 | 1 |
