GB型扣件扣件组装图及技术参数(Ⅰ型弹条)

1 设计说明

1.1 扣压件:采用国铁弹条Ⅰ型扣件的B型弹条;

1.2 扣件节点垂直静刚度为25~35kN/mm;

1.3 T型螺栓拧紧扭矩宜控制在100~150N·m。当螺栓扭矩为100N· m时,钢轨两侧弹条的初始扣压力为15kN,当扭矩为150N ·m时,初始扣压力为27.5kN;

1.4 锚固螺栓拧紧扭矩宜控制在200~250N·m;

1.5 预埋套管抗拔力:>100kN;

1.6 允许最大横向水平疲劳荷载能力:40kN,荷载循环3×10次;

1.7 一组扣件的防钢轨爬阻力:≥11kN;

1.8 绝缘性能:>10;

1.9 调整量

  • (1)调距量:+8~-14mm;
  • (2)调高量:轨下为10mm,铁垫板下为30mm。

1.10 本扣件铁垫板未设置轨底坡。

2 扣件组装图

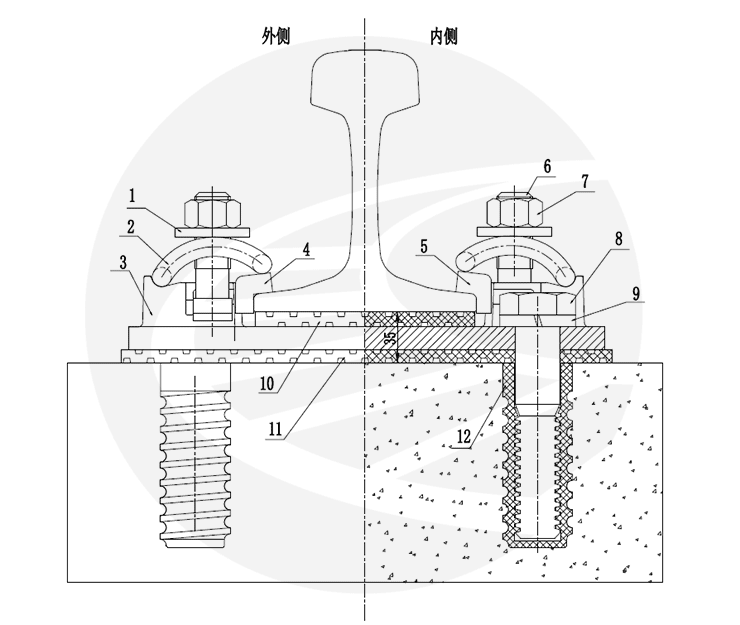

[caption id="attachment_20301" align="aligncenter" width="740"]GB型扣件扣件组装图及技术参数(Ⅰ型弹条) GB扣件组装图[/caption]

[caption id="attachment_20300" align="aligncenter" width="740"]GB型扣件扣件组装图及技术参数(Ⅰ型弹条) GB扣件平面图[/caption]

3 扣件零件数量表

一套扣件零件数量表

序号 零件名称 材 料 数量 重量kg或体积cm³
单重或体积 总重或体积
1 平垫圈24 Q235A 2 0.07kg 0.14kg
2 B型弹条 60Si2Mn 2 0.452kg 0.904kg
3 铁垫板 QT450-10 1 7.65kg 7.65kg
4 12号轨距垫 玻纤增强聚酰胺66 1 47.75cm³ 47.75cm³
5 11号轨距垫 玻纤增强聚酰胺66 1 43.63cm³ 43.63cm³
6 T型螺栓M24×65 Q235A 1 0.28kg 0.56kg
7 螺母M24 Q235A 2 0.112kg 0.224kg
8 锚固螺栓∅30 45号钢 2 0.943kg 1.886kg
9 重型弹簧垫圈∅30 6OSi2Mn 2 0.082kg 0.164kg
10 轨下高弹垫板 热塑性聚酯弹性体 1 180.0cm³ 180.0cm³
11 铁垫板下高弹垫板 热塑性聚酯弹性体 1 395.0cm³ 395.0cm³
12 绝缘套管 玻纤增强聚酰胺66 2 97.8cm³ 195.6cm³

4 扣件调整量

轨距块调整方法表

一股钢轨调整量mm 钢轨外侧 钢轨内侧 铁垫板位置
号码编号 号码编号
4 8 15 “△”端在钢轨内侧
3 9 14
2 10 13
1 11 12
0 12 11
-1 13 10
-2 14 9
-3 15 8
-4 12 11 铁垫板换边“△”端在钢轨外侧
-5 13 10
-6 14 g
-7 15 8

4.1组装扣件时,铁垫板上标有“△”的一侧安放在钢轨内侧;

4.2T型螺栓拧紧扭矩宜控制在100~150N·m;

4.3锚固螺栓拧紧扭矩宜控制在200~250Nm;

4.5轨距块设计安装号数及说明:

(1)钢轨工作边一侧(内侧)︰安装11号轨距垫;(2)钢轨非工作边一侧(外侧):安装12号轨距垫。
