单趾Ⅲ型扣件组装图及技术参数

1 设计说明

弹条Ⅲ型分开式扣件由国铁Ⅲ型弹条、绝缘轨距块、轨下弹性垫板、铁垫板、铁垫板下弹性垫板、铁垫板下调高垫板（根据需要选用)、调距扣板、锚固螺栓、平垫圈、重型弹簧垫圈、尼龙套管组成。扣件设计最大轴重16t，设计速度≤120km/h，动载系数1.3。主要技术指标如下:

1.1 单个弹条扣压力不小于10kN;󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄦󠄞󠄣󠄧󠄞󠄡󠄨󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

1.2 扣件节点垂直静刚度20~30kN/mm，动静刚度比不大于1.4;󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄦󠄞󠄣󠄧󠄞󠄡󠄨󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

1.3 轨距调整量+24~-28mm。其中绝缘轨距块调距量+4~-8mm，调距扣板调距量±10mm;󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄦󠄞󠄣󠄧󠄞󠄡󠄨󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

1.4 轨面调高量0~+20mm;󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄦󠄞󠄣󠄧󠄞󠄡󠄨󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

1.5 绝缘电阻不小于10Ω ;󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄦󠄞󠄣󠄧󠄞󠄡󠄨󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

1.6 尼龙套管抗拔力不小于80kN;󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄦󠄞󠄣󠄧󠄞󠄡󠄨󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

1.7 一组扣件防爬阻力不小于10kN。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄦󠄞󠄣󠄧󠄞󠄡󠄨󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

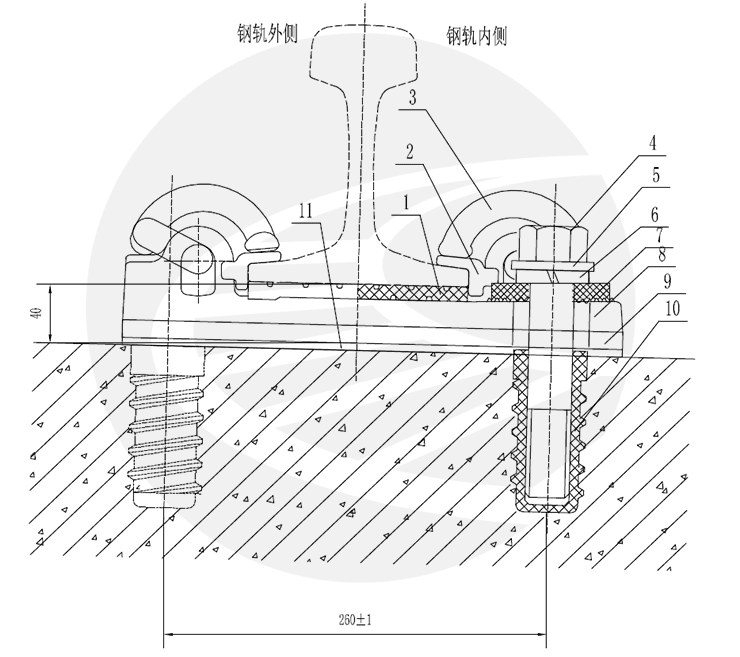

2 扣件组装图

3 扣件零件数量表

扣件零件数量表(每组扣件用量)

4 扣件调整量

不同轨距调整量时绝缘轨距块号码配置

3.1.轨距调整量为\(^{+28}_{-24}mm\)，其中轨距块调整量为\(^{+8}_{-4}mm\),调距扣板调整量为±20mm。扣件最大调高量20mm.

3.2 扣件节点静刚度:20~30 kN/mm。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄦󠄞󠄣󠄧󠄞󠄡󠄨󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

3.3 螺栓扭矩为100～150N·m，螺栓必须涂油。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄦󠄞󠄣󠄧󠄞󠄡󠄨󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

3.4 本扣件为无螺栓扣件，禁止轨下调高，铁垫板下调高垫板不宜超过3块。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄦󠄞󠄣󠄧󠄞󠄡󠄨󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

3.5 安装时应将铁垫板长圆孔对准套管中心,调距扣板居中放置。应使用专用工具将弹条、钢轨及铁垫板联接牢固，避免敲击弹条导致弹条变形和损伤。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄦󠄞󠄣󠄧󠄞󠄡󠄨󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

3.6 扣件组装顺序:

(1)组装前将轨枕表面和尼龙套管内的杂物清理干净;󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄦󠄞󠄣󠄧󠄞󠄡󠄨󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

(2)依次放置板下垫板和铁垫板;󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄦󠄞󠄣󠄧󠄞󠄡󠄨󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

(3)将紧固螺栓套上平垫圈及弹簧垫圈后，涂上专用油脂，拧入尼龙套管内;󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄦󠄞󠄣󠄧󠄞󠄡󠄨󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

(4)放置轨下垫板，使下面的档条卡住铁垫板两侧，然后放置钢轨，再放置绝缘轨距块，8号在钢轨内侧，10号在钢轨外侧;󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄦󠄞󠄣󠄧󠄞󠄡󠄨󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

(5)安装弹条时，使用专用工具弹条中趾入孔位置要平，方正，不得歪斜。若先架设钢轨，应先将铁垫板、轨下垫板、绝缘轨距块、弹条固定在钢轨上，然后用紧固螺栓等与下部基础联结。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄦󠄞󠄣󠄧󠄞󠄡󠄨󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
