ZXSS-2型扣件组装图及技术参数 专线9402-Ⅱ

1 扣件组装图

ZXSS-2型扣件组装图 专线9402-Ⅱ

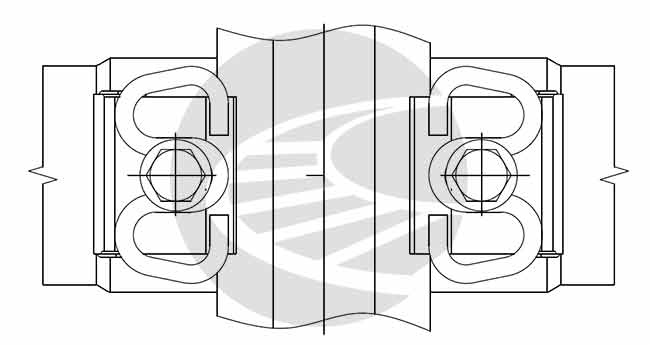

ZXSS-2型扣件平面图

2 扣件零件数量表

每根长枕用扣件零部件明细表

序号 名称 数量 材料 质量或体积 附注
1 螺旋道钉 4 8.8级钢 2.800kg
2 平垫圈 4 Q235A 0.276kg
3 Ⅱ型弹条 4 60OSi2Cr 1.916kg
4 轨距挡板 4 Q235A 2.642kg 6、10号各2
5 挡板座 4 玻纤增强聚酰胺66 156.8cm³ 2-4号
164.8cm³ 0-6号
6 轨下垫板 2 橡胶 521cm³ 60-10-190型
7 轨下调高垫板
8 预埋套管 4 玻纤增强聚酰胺66 240cm³ 含软塞

3 扣件参数

(1)扣件图号为专线9402-Ⅱ,适用于库外60kg/m钢轨碎石道床地段。

(2)扣件结构特点和主要技术指标:󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄥󠄞󠄡󠄨󠄠󠄞󠄦󠄦󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

① 扣件型式为弹性不分开式扣件。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄥󠄞󠄡󠄨󠄠󠄞󠄦󠄦󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

② 扣压件采用国铁Ⅱ型弹条,单个弹条初始扣压力≥10.0kN,弹程10mm。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄥󠄞󠄡󠄨󠄠󠄞󠄦󠄦󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

③ 每组扣件节点的钢轨纵向阻力≥12kN。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄥󠄞󠄡󠄨󠄠󠄞󠄦󠄦󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

④ 轨距调整量为+8-12mm。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄥󠄞󠄡󠄨󠄠󠄞󠄦󠄦󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

⑤ 轨面调高量为10mm。

⑥ 扣件在标准组装状态下进行组装疲劳试验,经3×106次荷载循环后扣件各零部件不应损伤,轨距扩大量不应大于6mm,组装静刚度变化率不应大于25%。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄥󠄞󠄡󠄨󠄠󠄞󠄦󠄦󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

⑦ 轨下垫板静刚度为55kN/mm~80kN/mm。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄥󠄞󠄡󠄨󠄠󠄞󠄦󠄦󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

⑧ 预埋套管抗拔力不小于60kN。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄥󠄞󠄡󠄨󠄠󠄞󠄦󠄦󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

4 轨距调整方法

60kg/m钢轨线路轨距调整配置表

轨距(mm) 轨距调整量(mm) 左股钢轨 右股钢轨
外侧 内侧 内侧 外侧
挡板座号码 轨距挡板号码 轨距挡板号码 挡板座号码 挡板座号码 轨距挡板号码 轨距挡板号码 挡板座号码
1435 -12 6 10 6 0 0 6 10 6
-10 6 10 6 0 2 6 10 4
-8 4 10 6 2 2 6 10 4
-6 4 10 6 2 4 6 10 2
-4 2 10 6 4 4 6 10 2
-2 2 10 6 4 2 10 6 4
0 4 6 10 2 2 10 6 4
2 2 6 10 4 2 10 6 4
4 2 6 10 4 4 10 6 2
6 0 6 10 6 4 10 6 2
8 0 6 10 6 6 10 6 0

应按组装图中轨距调整配置表的规定安装挡板座和轨距挡板。组装图中所列轨距挡板和挡板座号码系正常情况下的配合。如因轨枕、钢轨及扣件制造偏差,所用号码配置不合轨距要求时,可根据实际情况予以调整。挡板座应放平并与轨枕挡肩和承轨面密贴。轨距挡板后端应落入挡板座圆弧槽内,前端下表面应与轨底上表面密贴,下颚不能爬上轨底。
