副点、副矢的概念

2021年12月19日00:00:37曲线轨道1 6212

1.副点的概念

所谓副点,就是曲线上任一测点(需要明确时,也称其为前一测点,下同)与曲线后续方向(见后述)的邻测点间的分中点,该分中点就称为前一测点的副点,简称副点文章源自轨魅网-https://www.guimei8.com/2688.html

在图中,若曲线上的前一测点B,则副点以符号B'记之。文章源自轨魅网-https://www.guimei8.com/2688.html

副点、副矢的概念

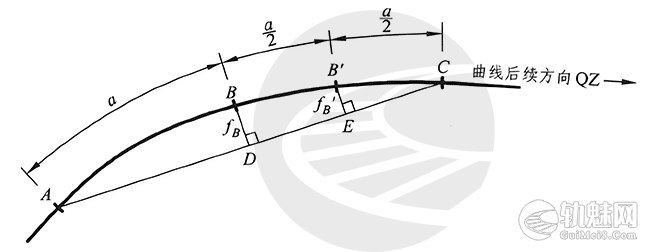

图1 复矢示意图

现约定:对于曲线上的任―测点,该点的曲中点QZ一侧方向就称为曲线后续方向。显然,对于曲中点QZ两侧的测点,其曲线后续方向是相反的,望加以关注。文章源自轨魅网-https://www.guimei8.com/2688.html

2.副矢的概念

所谓副矢,就是副点前一测点的左、右邻测点间的弦的矢距,该矢距就称为前一测点的副矢,简称副矢文章源自轨魅网-https://www.guimei8.com/2688.html

在图中,副点B'测点B的左、右邻测点间的弦AC的矢距B'E,即为前一测点B的副矢,通常测点B的副矢以符号ƒ'B记之文章源自轨魅网-https://www.guimei8.com/2688.html

文章来源:文章源自轨魅网-https://www.guimei8.com/2688.html

陈家驹编《铁路曲线弦绳法定位》. 2012文章源自轨魅网-https://www.guimei8.com/2688.html
