原创:铁路曲线正矢自动计算(任意弦长)

2020年3月13日19:23:381533,24852
原创:铁路曲线正矢自动计算(任意弦长)
所属分类:软件资源 应用平台:office 资源版本:V1.0 最后更新:2021年4月26日 20:07

原创:铁路曲线正矢自动计算(任意弦长)

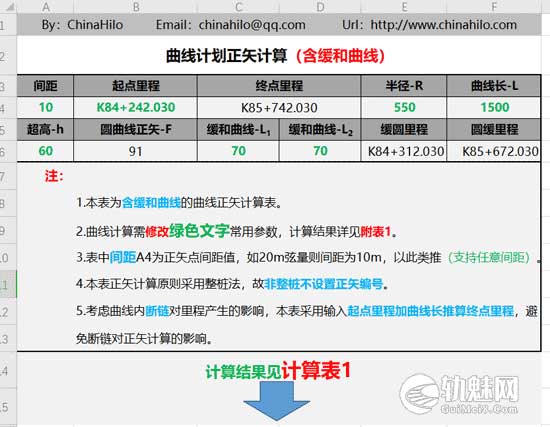

带缓和曲线正矢计算页面

原创:铁路曲线正矢自动计算(任意弦长)

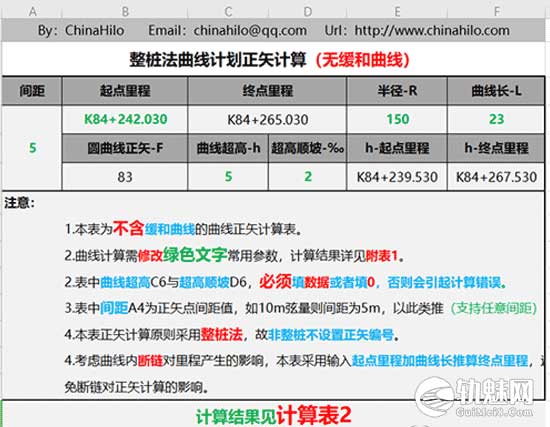

纯圆曲线正矢计算页面

原创:铁路曲线正矢自动计算(任意弦长)

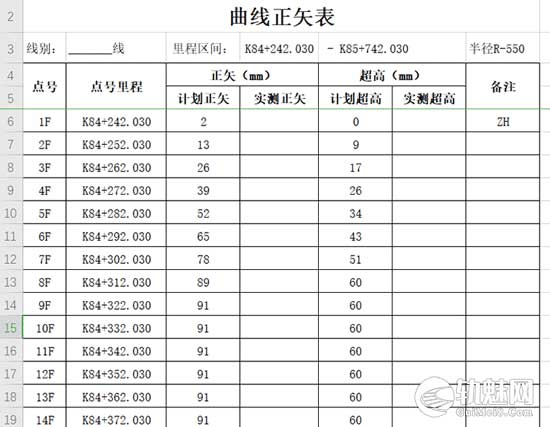

数据导出后可直接打印

最近项目施工将近尾声,线路标识施工已排上日程,作为一名技术人员手头多多少少有那么几个计算软件,然后别人的东西始终用起来不是太顺手。所以自己动手学着做了一个正矢计算表格。
本计算表亮点如下:
1.支持任意弦长曲线正矢计算。
2.含缓和曲线正矢计算,支持前后不等长缓和曲线正矢计算。
3.以曲线始点加曲线长计算正矢,避免断链对正矢里程的影响。
4.自动生成正矢表,选择页数,直接打印直接用。
5.采用整桩法进行正矢计算,对未在正桩位置点好,不做编号(如缓圆、缓直、圆直等)。
表格使用出现问题或需要优化的地方,欢迎留言反馈。

下载信息 软件名称:曲线正式自动计算 应用平台:office 资源版本:V1.0 软件大小:1mb
网盘密码:发表评论并刷新可见
下载地址
