CAD中批量导入坐标和点号的方法命令

施工杂谈评论2,4842

根据已知的点、文字的excel表格信息导入到cad中。假设表中A列为序号,B.C列为坐标,根据坐标画点,并在坐标右上角写序号文字.
1、在D2中输入公式:文章源自轨魅网-https://www.guimei8.com/316.html

="point "&B2&","&C2

point是画点命令,b2.c2就是坐标
2、在E2中输入公式: =文章源自轨魅网-https://www.guimei8.com/316.html

"-text j bc "&B2+2&","&C2+2&" "&5&" 0 "&A2

text是文字命令,B2+2.C2+2是确定文字坐标,5是文字高度,0是旋转0度,A2是文字内容文章源自轨魅网-https://www.guimei8.com/316.html

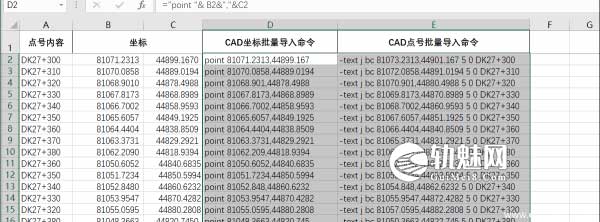

CAD中批量导入坐标和点号的方法命令文章源自轨魅网-https://www.guimei8.com/316.html

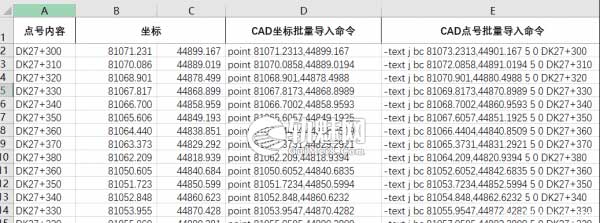

3、句柄填充单元格,复制D.E列文章源自轨魅网-https://www.guimei8.com/316.html

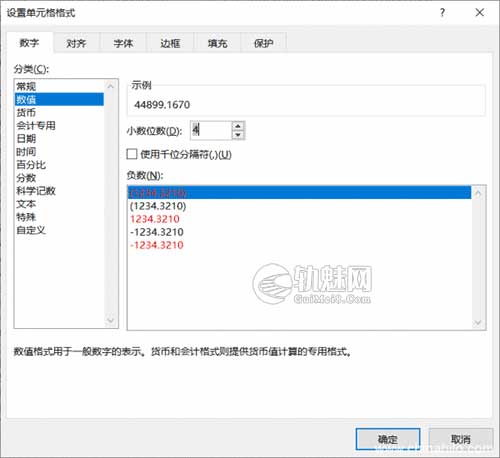

在设置单元格格式中选择数字--右侧小数点位数-精确四位数。文章源自轨魅网-https://www.guimei8.com/316.html

CAD中批量导入坐标和点号的方法命令文章源自轨魅网-https://www.guimei8.com/316.html

设置小数点位数文章源自轨魅网-https://www.guimei8.com/316.html

CAD中批量导入坐标和点号的方法命令文章源自轨魅网-https://www.guimei8.com/316.html

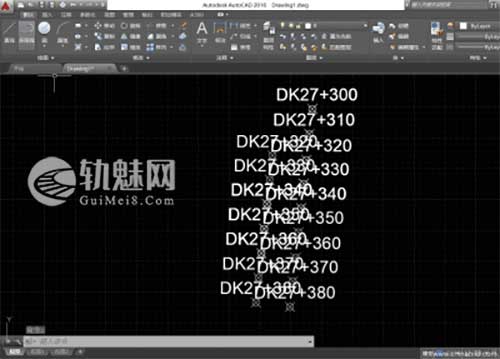

4、打开AutoCAD,在acad中点选文本窗口的命令行,按ctrl+V粘贴,按z,然后按e。
编辑即可(要特别注意的是命令输入的确认是空格还是回车要相应的命令后添加回车或者空格。如果失败可以执行前几条命令查看错误原因对命令进行修改)文章源自轨魅网-https://www.guimei8.com/316.html

CAD中批量导入坐标和点号的方法命令文章源自轨魅网-https://www.guimei8.com/316.html

下载信息 软件名称:样表下载 应用平台:Windows 软件版本:V1.0 软件大小:1mb
最近更新2022-7-18
下载地址
