各型号转辙机缺口间隙标准汇总

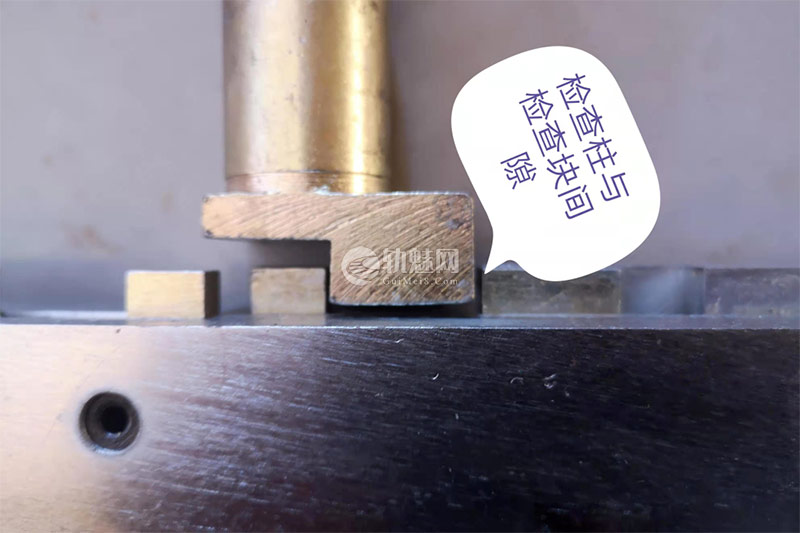

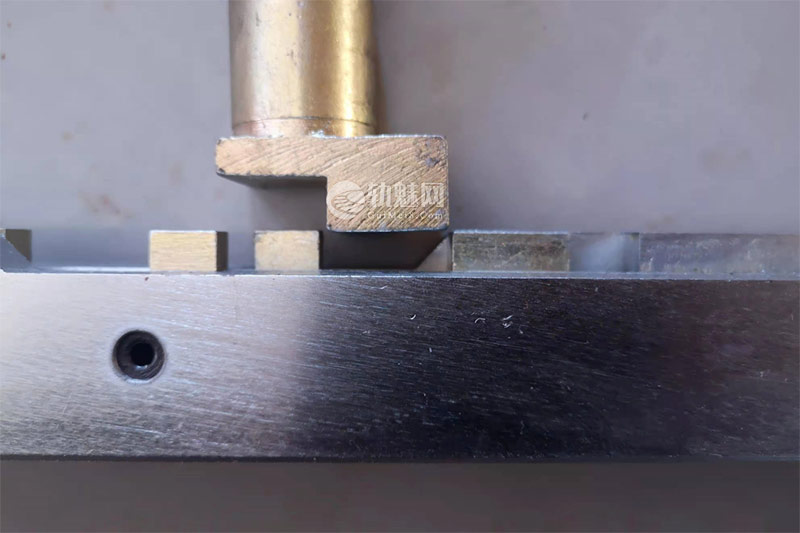

   道岔锁闭后，自动开闭器检查柱（锁闭柱）落入表示杆（锁闭杆）检查块缺口内时，检查柱与检查块间的间隙称为转辙机锁口间隙。

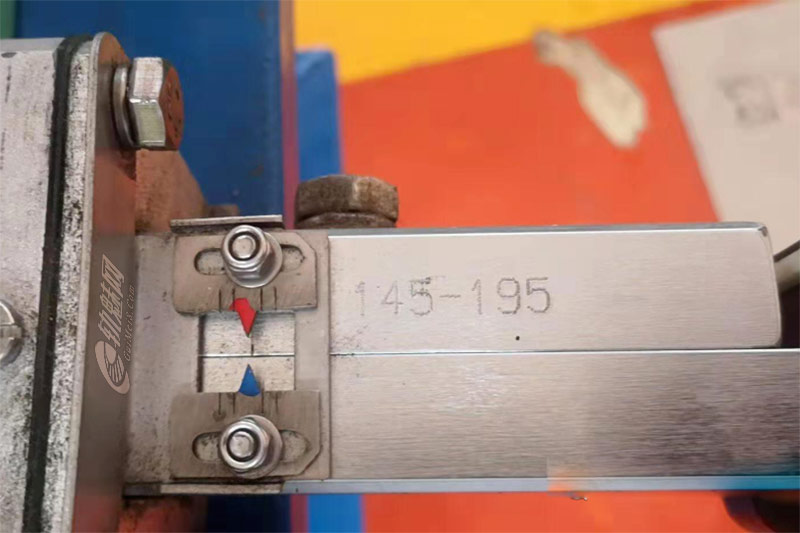

1 转辙机锁口标准间隙

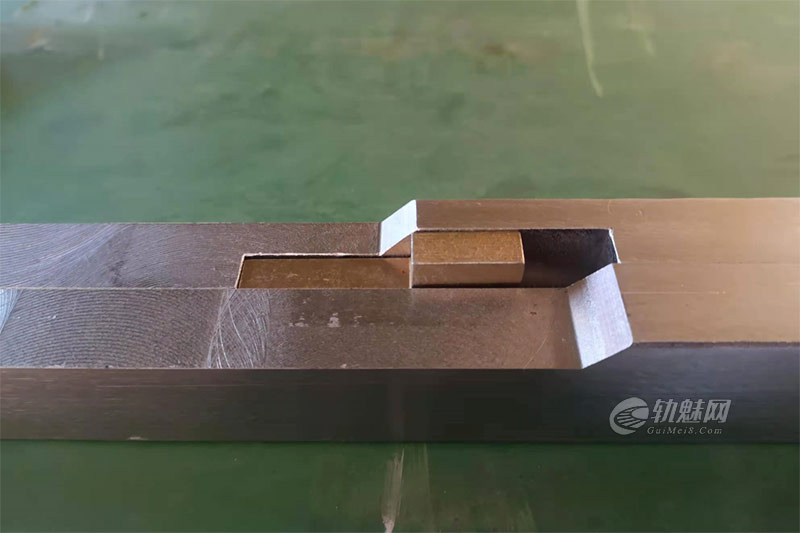

表示杆上的检查块是一个凹形槽，当道岔外部尺寸发生变化时为保证检查柱能可靠落入检查块凹槽内，所以应使检查柱落在检查块中间范围内，使检查柱与检查块两侧间隙均匀，保证两侧均有一定的安全间隙，此间隙即我们所说的锁口标准间隙。

2 ZD6型转辙机锁囗间隙标准

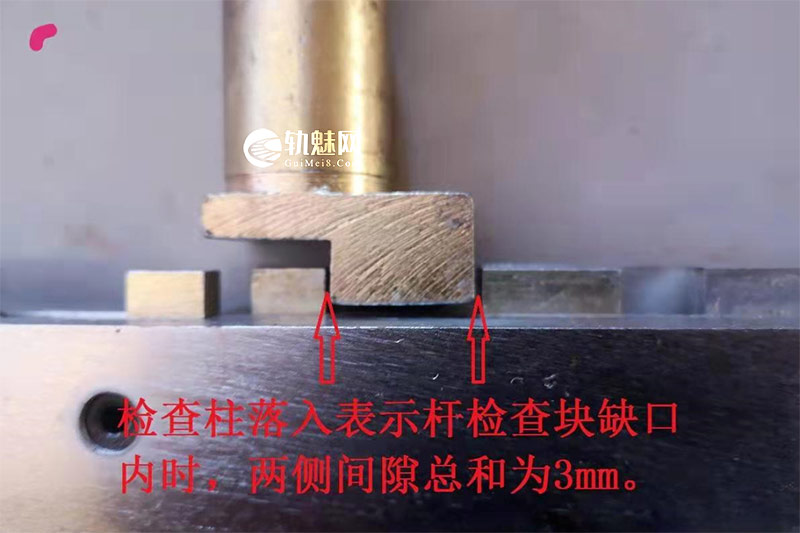

ZD6一D、ZD6一E、ZD6一F、ZD6一G型转辙机检查块与检查柱两侧间隙总和为3mm，所以锁口间隙应调整在1.5±0.5mm范围内。

4 ZD6一J型转辙机锁口间隙标准

ZD6一J型表示杆检查块无凹形槽，只能实现单边检测，其锁囗标准为锁囗间隙和尖轨与基本轨间间隙两者间隙相加之和不大于7mm。

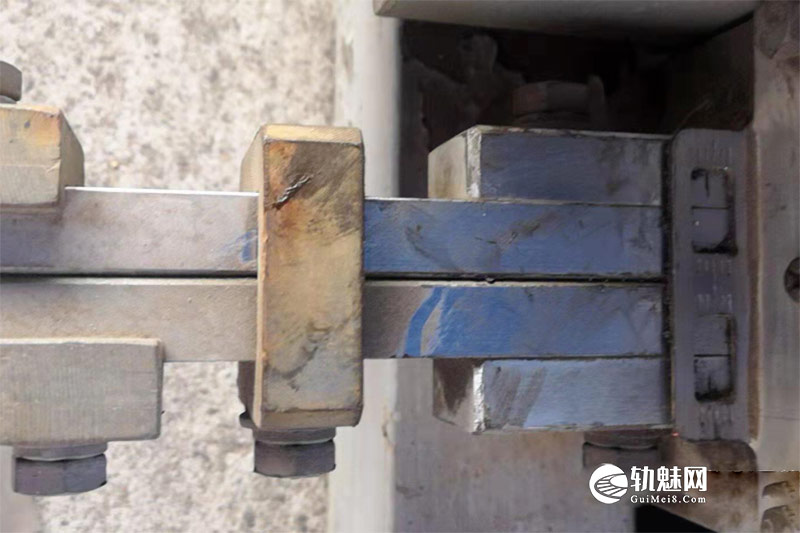

5 液压转辙机锁囗间隙标准

交流液压转辙机（用于外锁闭道岔），ZyJ7（主机）转辙机锁闭柱与锁闭杆凹槽间间隙总和为4mm，锁口间隙标准为2±0.5mm；Sh6（副机）检查柱与检查块凹槽间间隙总和为8mm，所以锁口间隙标准为4±1.5mm。

6 液压转辙机锁囗间隙标准

直流液压转辙机（内锁闭道岔）用于双机牵引时，Zy7（主机）锁闭柱落入锁闭杆内间隙总和为3mm，锁口调整标准为1.5±0.5mm；Sh6（副机）检查柱落入表示杆检查块后缺口间隙总和为8mm，锁口标准应调整为4±1.5mm。

7 液压转辙机锁口间隙标准

复示交分道岔用直流液压转辙机，Zys7转辙机和Sh6s转辙机锁口间隙标准均为1.5±0.5mm。

8 ZDJ9转辙机锁口间隙标准

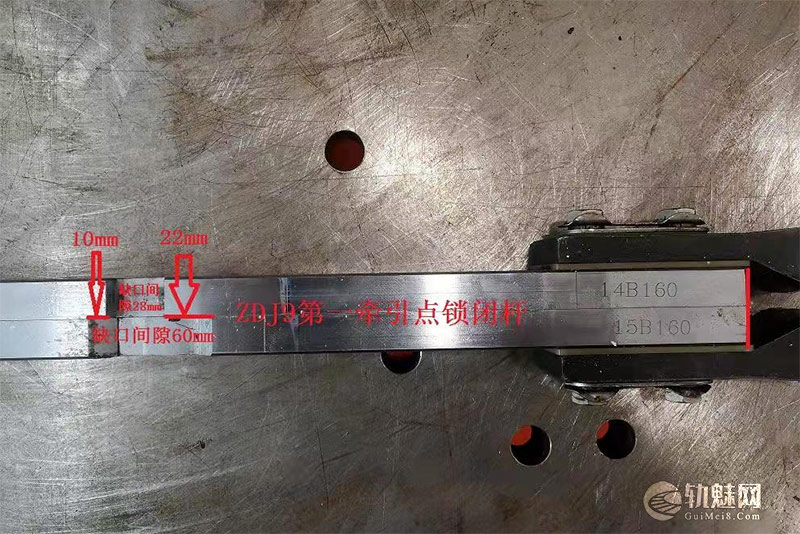

ZDJ9转辙机（外锁闭道岔），5机牵引道岔中J1、J2和X1锁口间隙标准为2±0.5mm，J3为4±1.5mm；2机牵引道岔J1锁口间隙标准为2±0.5mm，J2锁口间隙标准为4±1.5mm。

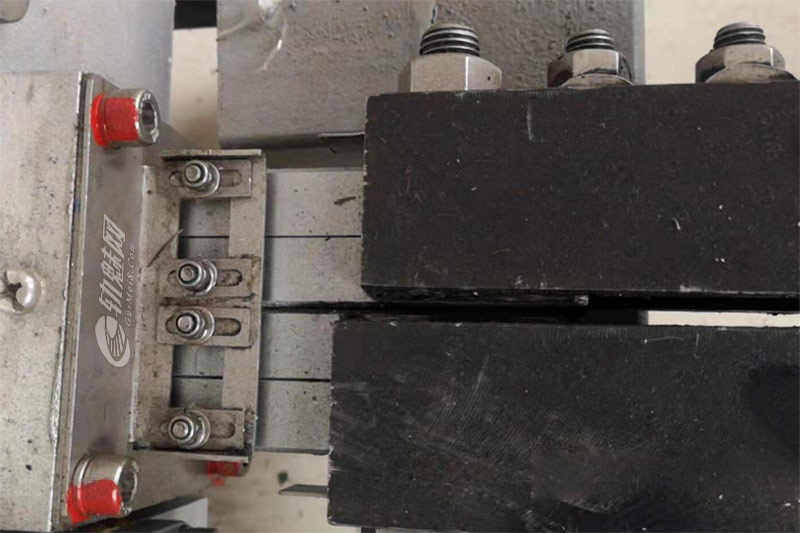

9 ZD9和ZD9S转辙机锁口间隙标准

用于复示交分道岔的ZD9和ZD9S（ZD9S双表示杆中每个表示杆均有锁口间隙）锁口间隙标准为2±0.5mm。

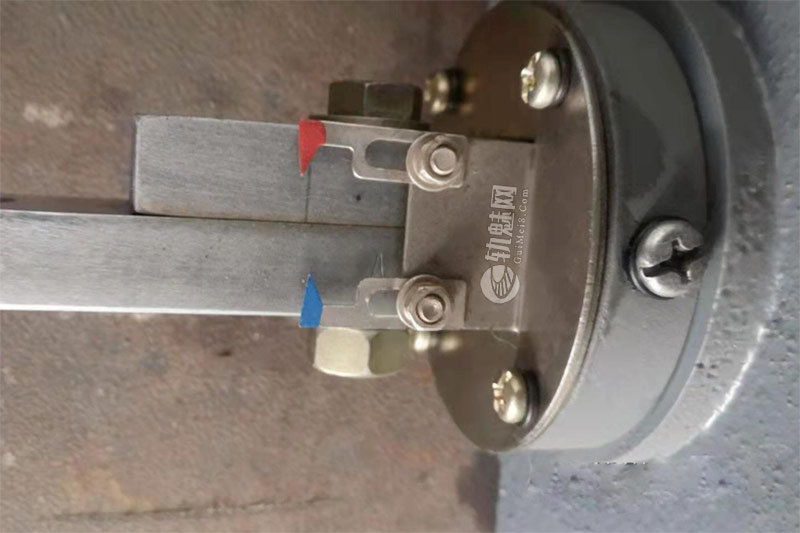

10 S700k各型号转辙机锁口标准

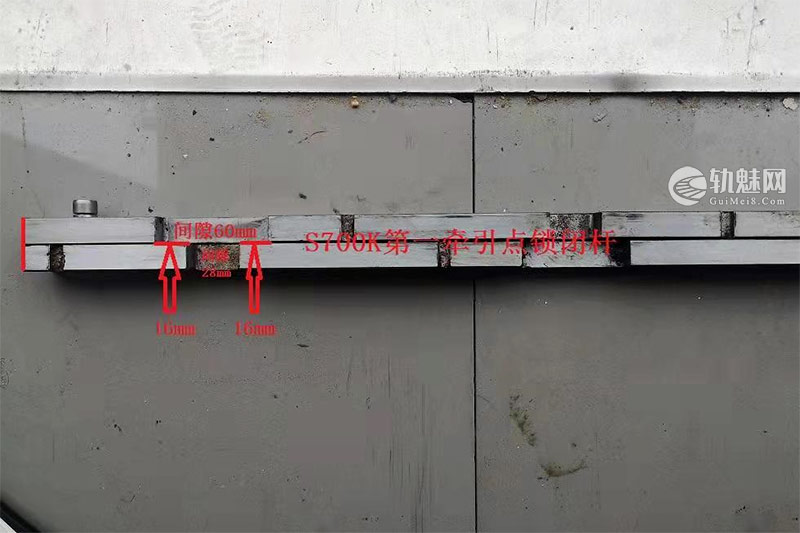

S700K转辙机锁口标准均为2±0.5mm（不分牵引点）仅限管内

11 ZD7转辙机锁口间隙标准

驼峰用ZD7转辙机检查柱落入表示杆检查块缺口内的间隙总和为6mm，锁口间隙标准为3±0.5mm。

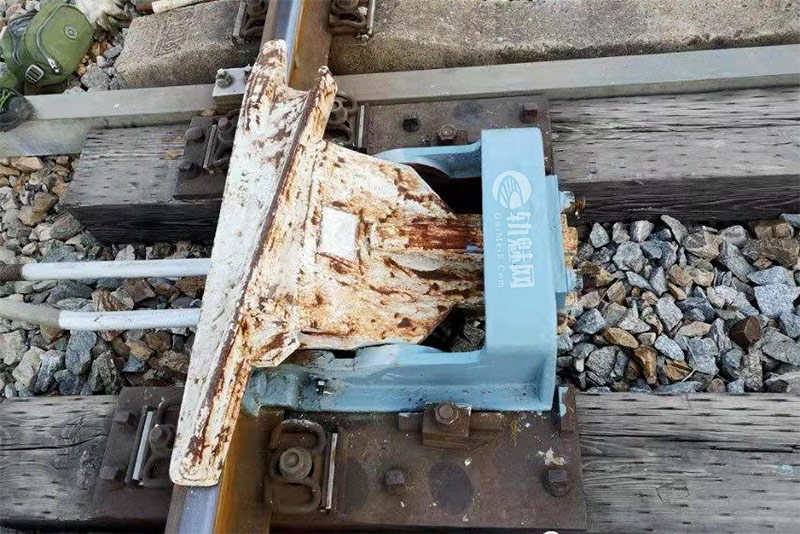

12 脱轨器使用的转辙机锁口标准

脱轨器用转辙机表示杆检查块缺口间隙加大到25mm，检查柱落入表示杆缺口内的间隙总和为6mm，所以锁口间隙标准为3±0.5mm。
