1 岔枕（一）外形尺寸
| 序号 | 检测项目 | 检测方法 | 每枕测值个数 | 检测器具 | 备注 |
| 1 | 密贴检查器安装孔套管的间距 | 量测密贴检查器安装孔套管中心的距离。 | n | 2m游标卡尺 | |

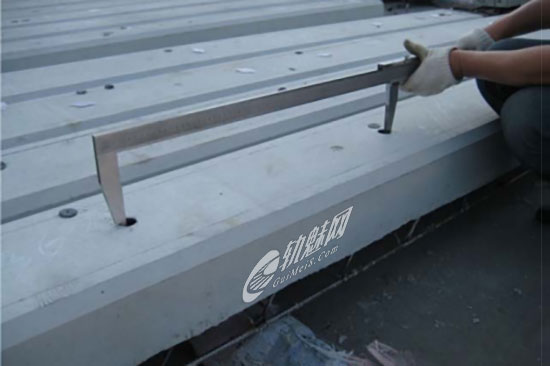

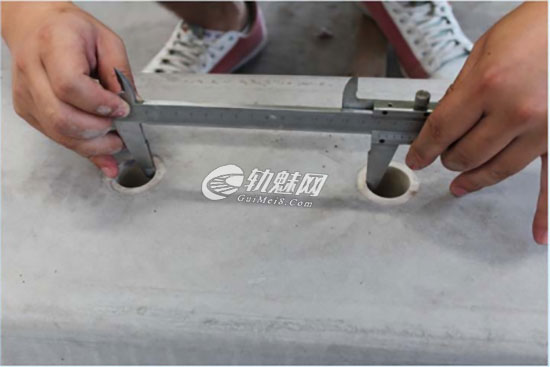

| 2 | 预埋套管距离≤1.55m | 量测两相邻预埋套管中心的距离。 | n | 2m游标卡尺 | |
| 3 | 预埋套管距离＞1.55m | 量测两相邻预埋套管中心的距离。 | n | 2m游标卡尺 |
2 岔枕（二）外形尺寸
| 序号 | 检测项目 | 检测方法 | 每枕测值个数 | 检测器具 | 备注 |

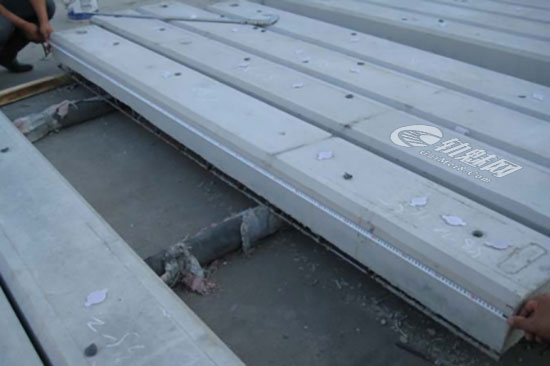

| 1 | 长度 | 量测岔枕两侧中部轴线的长度。 | 2 | 钢卷尺 | 一个检验数含枕两侧2个 测量值,其中若有一个测量值未达标,判该检验数未达标。 |

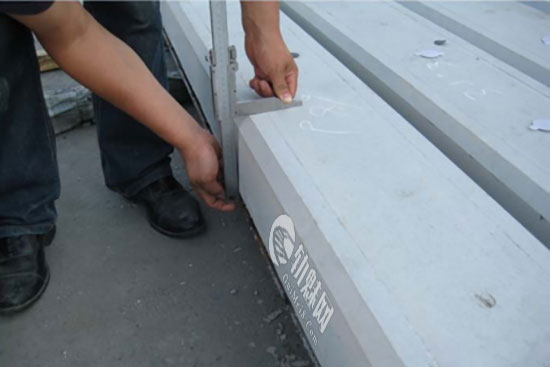

| 2 | 高度 | 量测岔枕两端部截面、中部截面的两侧的高 度。 | 6 | 专用厚度尺 | |

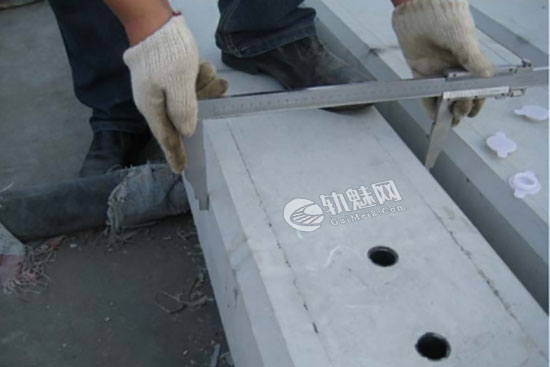

| 3 | 承轨面宽度 | 量测岔枕两端部截面、中部截面的顶面的宽 度。 | 3 | 游标卡尺 |
3 岔枕（三）外形尺寸
| 序号 | 检测项目 | 检测方法 | 每枕测值个数 | 检测器具 | 备注 |

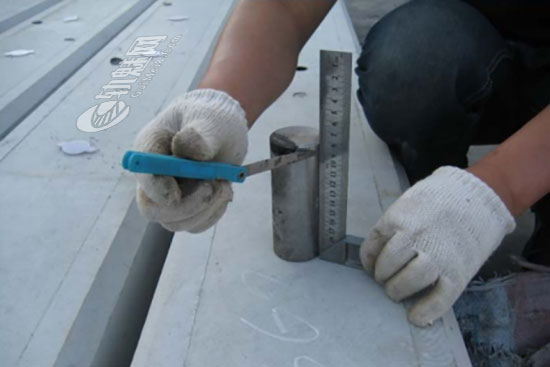

| 1 | 预埋套管歪斜(含施工套管) | 量测距预埋套管顶面处偏离中心线的距离。 | n | 专用孔斜测量器 （专用预埋套管螺栓、宽座角尺、塞尺） | |

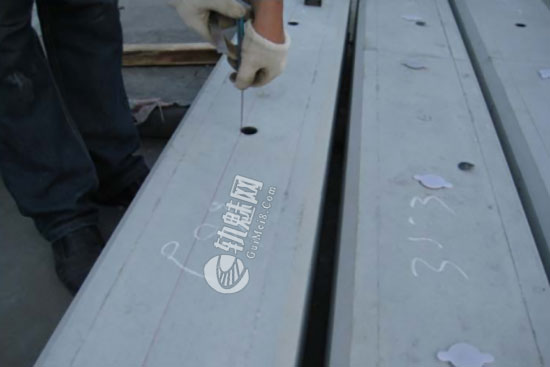

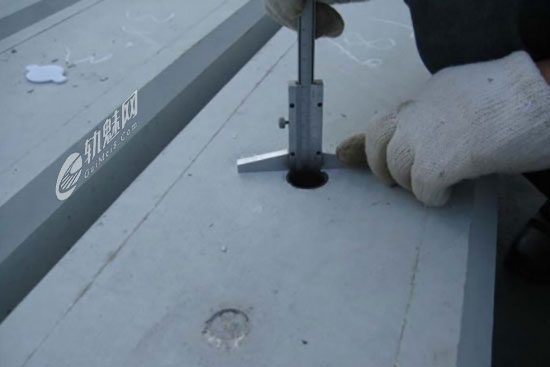

| 2 | 预埋套管下沉 | 先目测，有下沉后量测预埋套管顶面与岔枕顶面的距离。 | n | 深度游标卡尺 | |
| 3 | 预埋套管中心位置距纵向对称轴 | 沿岔枕最外边两个预埋套管内径边缘拉线，量测其间的预埋套管内径边缘与拉线的距离。 | n | 塞尺、细线 |
4 岔枕（四）外形尺寸
| 序号 | 检测项目 | 检测方法 | 每枕测值个数 | 检测器具 | 备注 |

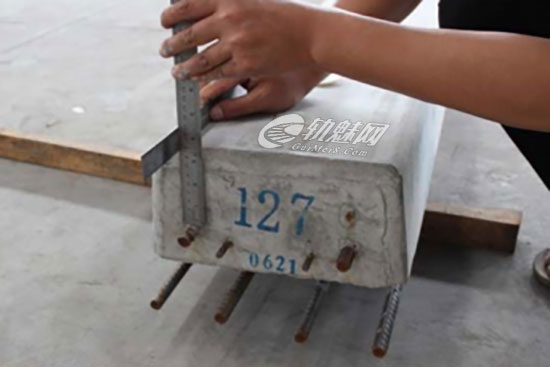

| 1 | 上排预应力钢丝或普通钢筋保护层 | 量测岔枕两端外侧上排钢丝(普通钢筋)与岔枕顶面的距离。 | 4 | 300mm钢直尺 150mm钢直尺 | 一个检验数含枕两侧2个测量值，其中若有一个测量值未达标，判该检验数未达标。 |

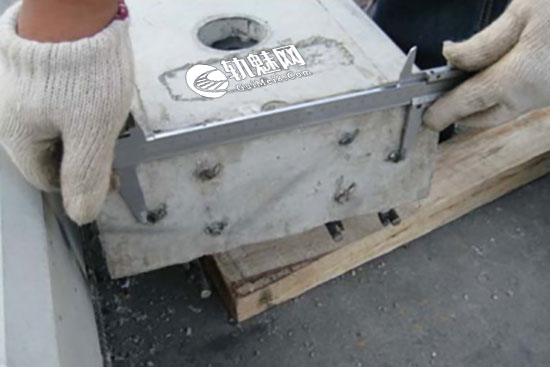

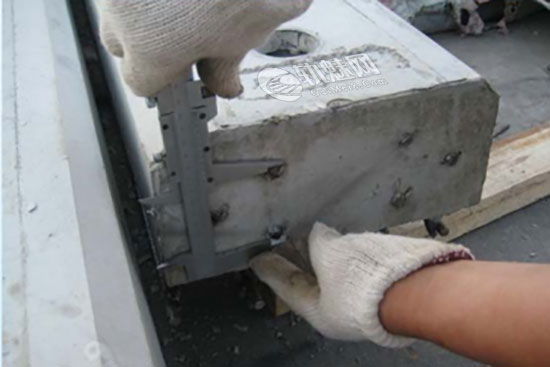

| 2 | 最上与最下两排钢丝(钢筋)之间距离 | 量测岔枕两端外侧最上与最下两排钢丝(钢筋)的距离。 | 4 | 游标卡尺 | |

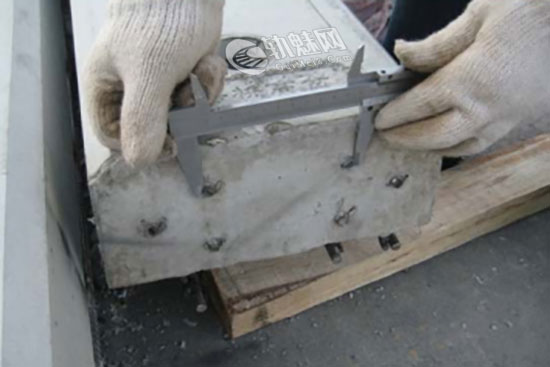

| 3 | 最外侧两排钢丝(钢筋)之间距离 | 量测岔枕两端最外侧两排钢丝(钢筋)的距离。 | 4 | 游标卡尺 |
5 岔枕（五）外形尺寸
| 序号 | 检测项目 | 检测方法 | 每枕测值个数 | 检测器具 | 备注 |
| 1 | 铁垫板下承轨面平面度 | 量测铁垫板下承轨面的平面度。 | n | 150mm钢直尺 塞尺 | n由样品 岔枕号数 确定 |

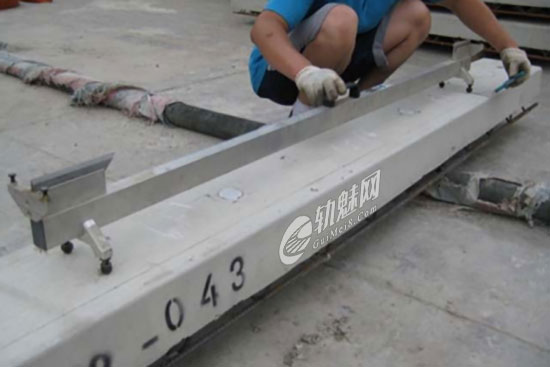

| 2 | 保持轨距的两承轨面之间的相对扭曲 | 量测保持轨距的两承轨面之间的相对扭曲值。 | n | 相对扭曲测量器塞尺 | |

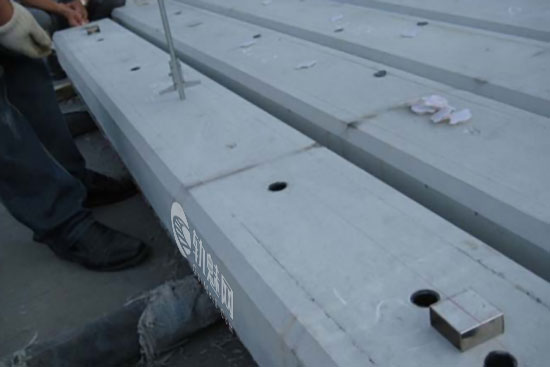

| 3 | 岔枕上表面拱度 | 按工管技〔2008〕7号《客运专线道岔制造验收暂行技术条件第九部分：无砟轨道混凝土岔枕暂行技术条件》附录A的规定进行。 | 1 | 深度游标卡尺 细线、垫高块 |
6 岔枕（六）外形尺寸
| 序号 | 检测项目 | 检测方法 | 每枕测值个数 | 检测器具 | 备注 |

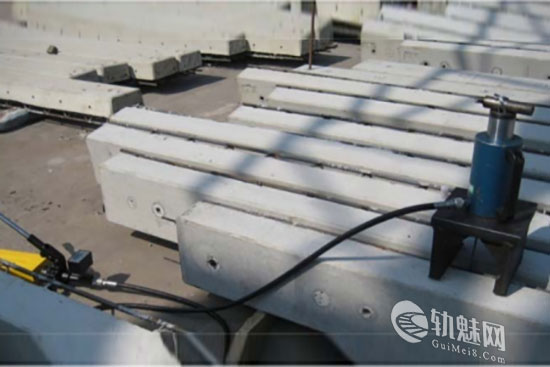

| 1 | 波纹钢筋焊接 | 在岔枕底部外露的桁架钢筋上抽取4处波纹钢筋焊接处施以10kN的拉力，检查是否开焊。 | 4 | 测力计 | |

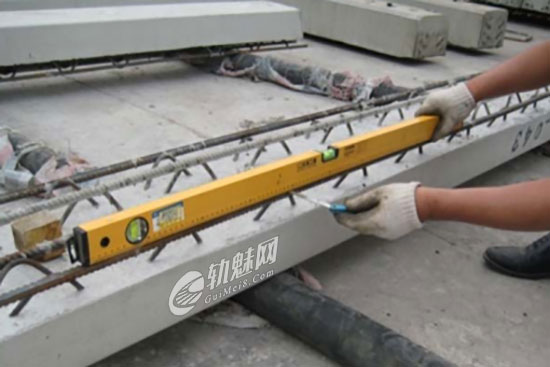

| 2 | 桁架钢筋的拱度 | 在岔枕底部外露的桁架钢筋上抽取4处，以桁架钢筋的下排钢筋为基准量测其拱度。 | 4 | 1m直靠尺 塞尺 | |

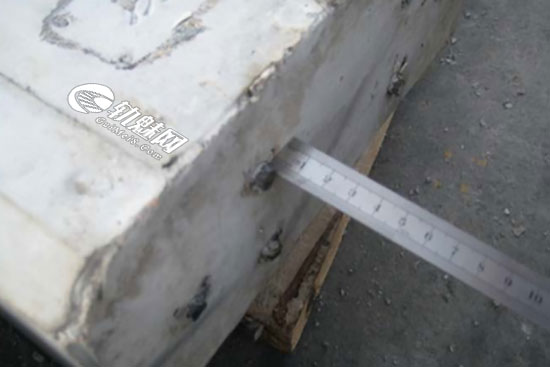

| 3 | 端部预应力钢筋外伸长度 | 量测岔枕两端预应力钢筋的外伸长度。 | 2 | 钢直尺 |
7 岔枕（七）外观质量
| 序号 | 检测项目 | 检测方法 | 每枕测值个数 | 检测器具 | 备注 |
| 1 | 断丝(筋) | 目测岔枕两端有无少丝（筋）、断丝（筋） | 1 | 目测 | |
| 2 | 肉眼可见的裂纹 | 目测岔枕表面有无肉眼可见的裂纹。 | 1 | 目测 | |
| 3 | 预埋套管孔中混凝土淤块 | 目测预埋套管孔中有无混凝土淤块 | n | 目测 | n由样品岔 枕号数确定 |
| 4 | 标记 | 目测有无标记及标记的正确性 | 1 | 目测 | |

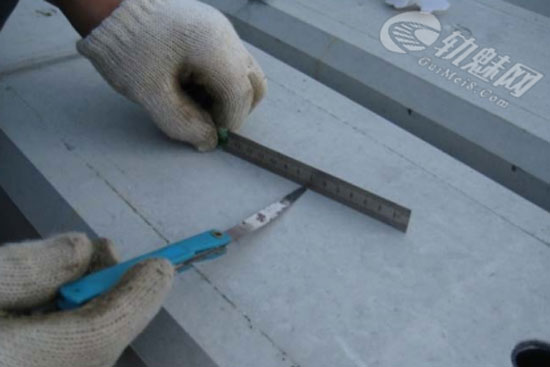

| 5 | 铁垫板下承轨面表面缺陷 | 目测岔枕承轨面有无表面缺陷，量测缺陷的长度、深度 | n | 150mm钢直尺 深度游标卡尺 | n由样品岔 枕号数确定 |
| 6 | 混凝土断面高度的三分之一的上部各表面缺陷 | 目测有无表面缺陷，量测缺陷的长度、深/高度 | 1 | 150mm钢直尺 深度游标卡尺 | |
| 7 | 端部破损和掉角 | 目测岔枕端部有无破损和掉角缺陷，量测缺陷的长度 | 2 | 150mm钢直尺 |
