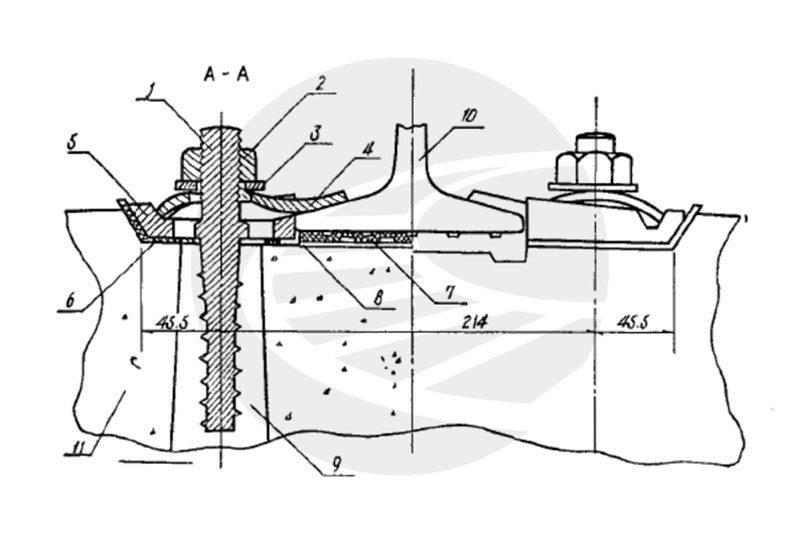

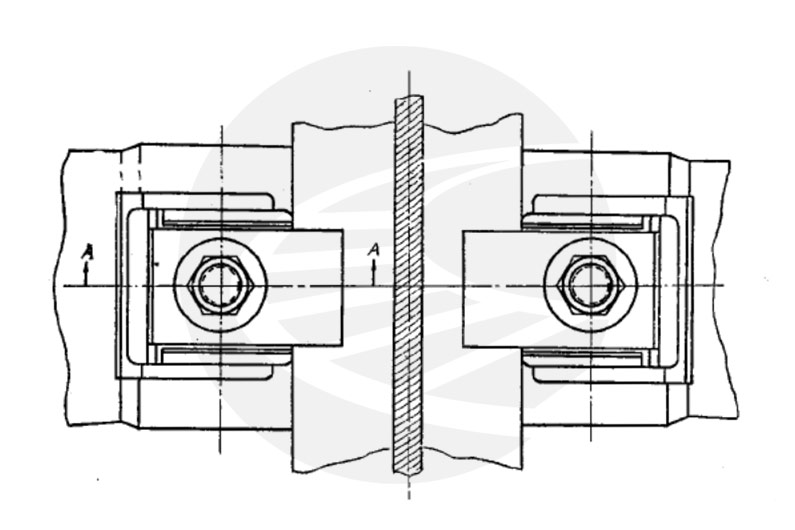

1 组装图
1—螺栓道钉；2—螺母；3—平垫圈；4—弹片；5—轨距挡板；6—绝缘缓冲垫片；7—绝缘缓冲垫板；8—衬垫；9—硫磺水泥砂浆；10—钢轨；11—轨枕。
2 零件名称数量
67型弹片式扣件，由螺旋道钉、螺母、平垫圈、弹片、轨距挡板、绝缘缓冲垫片、绝缘缓冲垫板、衬垫等零件组成。每米50公斤钢轨直线地段用每根轨枕零件如表1。

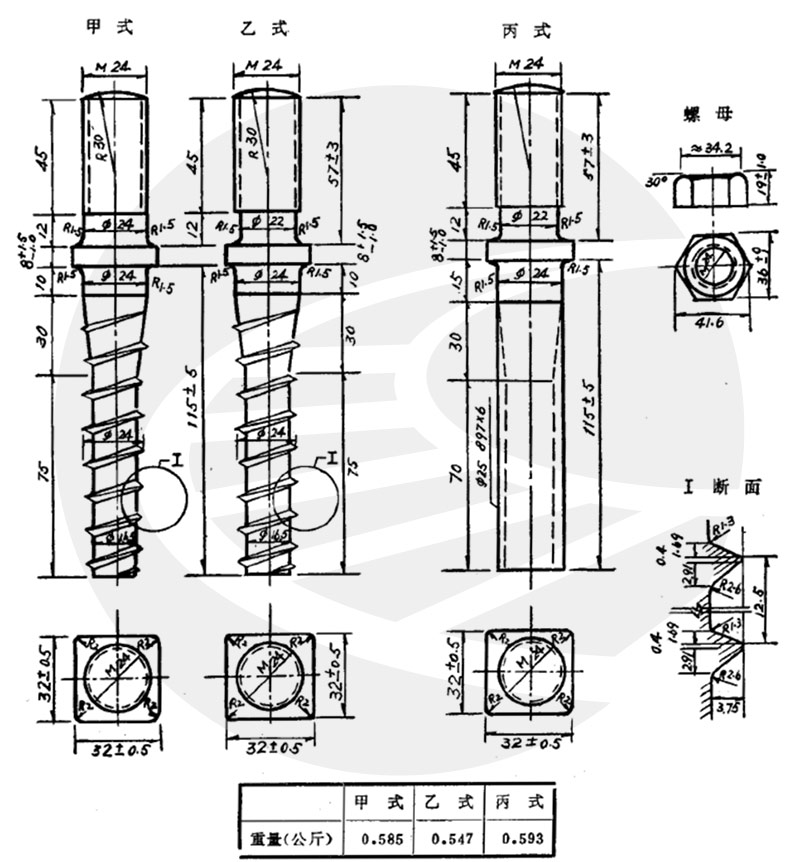

(1)螺旋道钉：螺旋道钉按制造工艺不同分为甲、乙、丙三种型式，其规格尺寸如图3。方台上部甲式为车制，乙、丙式为冷辊；方台下部螺纹，甲、乙式为热搓，丙式为冷辊。三种型式使用条件相同，均用于硫磺锚固联结。󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
(2)螺母及平垫圈与70型扣板式扣件的螺母及平垫圈相同。
表1 每根轨枕零件数量表
| 编号 | 名称 | 数量 | 说明 | 总重(公斤) |
| 1 | 螺旋道钉 | 4 | 用3号钢制成，分冷、热加工两种 | 2.188(热)2.372(冷) |
| 2 | 螺母 | 4 | 用3号钢制成，与国标GB41-66内的M24螺母相同 | 0.4476 |
| 3 | 平垫圈 | 4 | 用3号钢制成，与国标GB95-66内的M24毛垫圈相同 | 0.138 |
| 4 | 弹片 | 4 | 用弹簧钢制成(55Si₂Mn或60Si₂Mn)接头、中问两种 | 1.388 |
| 5 | 轨距挡板 | 4 | 用可锻铸铁制成普通、加宽两种 | 1.928 |
| 6 | 绝缘缓冲垫片 | 4 | 用塑料或橡胶制成普通、加宽两种 | 塑料0.1432橡胶0.1540 |
| 7 | 绝缘缓冲垫板 | 2 | 用塑料或橡胶制成 | 塑料0.4220橡胶0.4546 |
| 8 | 衬垫 | 2 | 用防水胶合板或塑料制成 |

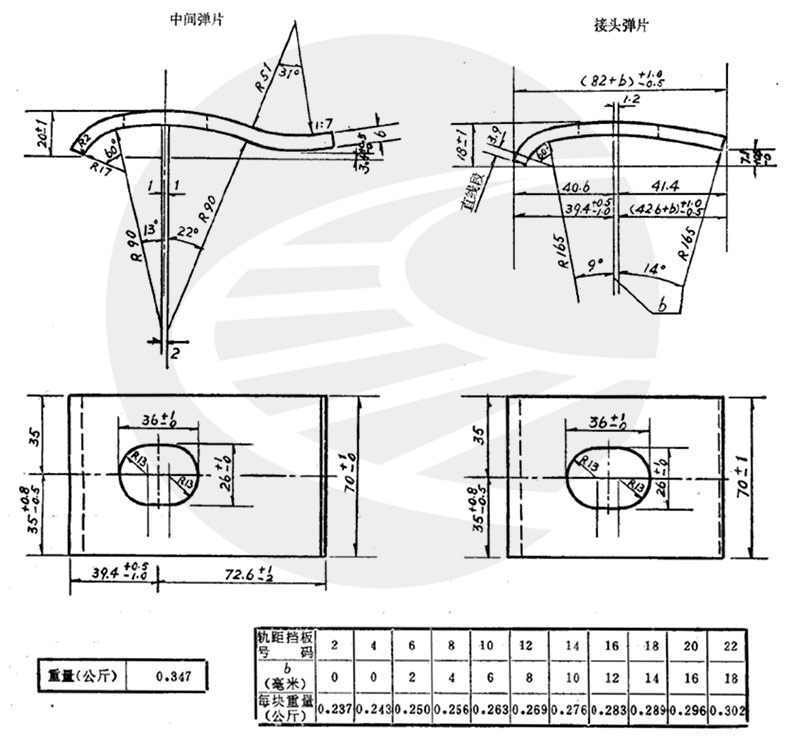

（3）弹片：弹片分为中间和接头两种。其规格尺寸如图4。
中间弹片只有一种型式，不分号码，每米50、43公斤钢轨通用。
接头弹片有11种号码，配合相同号码的轨距挡板使用。󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

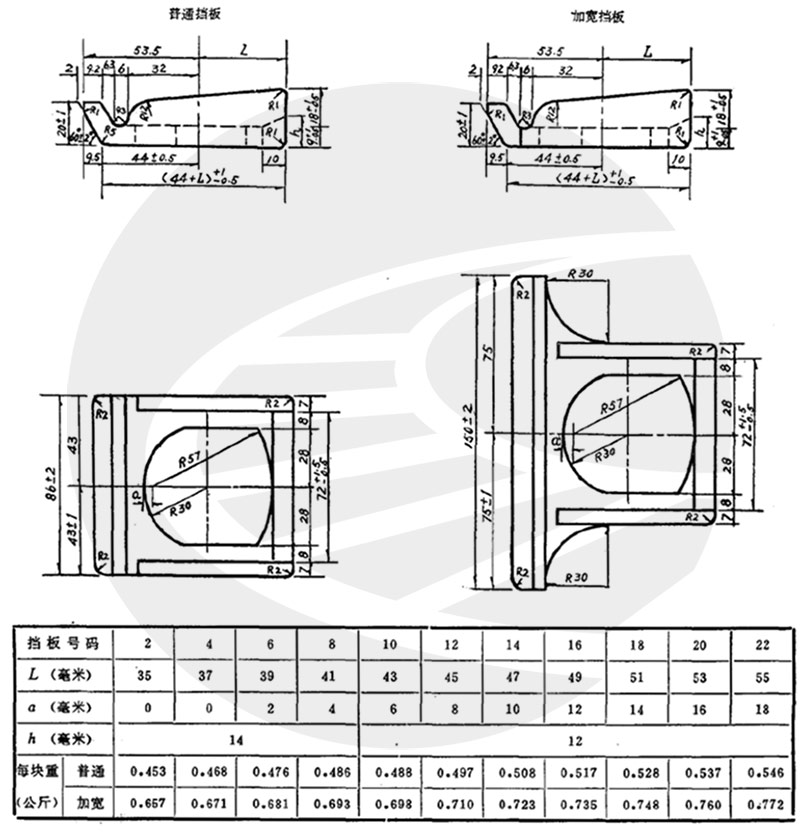

（4）轨距挡板：轨距挡板分为普通和加宽两种，其规格尺寸如图5。󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
在正线上半径为800米及以下和站线半径为400米及以下的曲线地段，包括两端缓和曲线，钢轨外侧采用加宽轨距挡板，其余均使用普通轨距挡板。󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

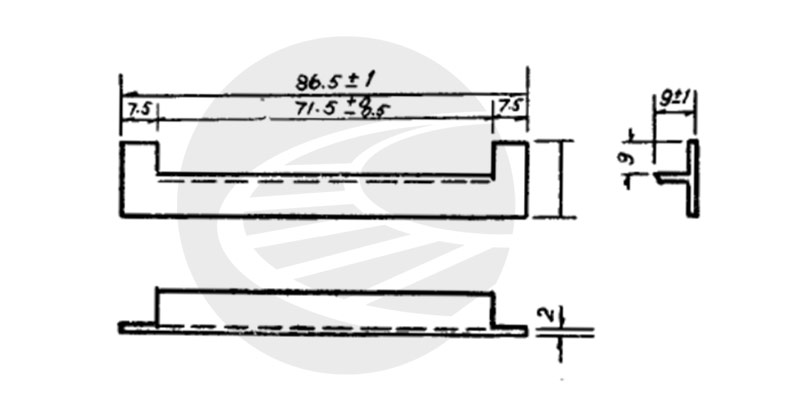

为便于进行小量的轨距调整，设有轨距调整垫片如图6。
轨距挡板的基本尺寸及号码计算方法与70型扣板式扣件扣板的基本尺寸及号码计算方法相同。
轨距挡板号码配置如表2。
表2 67型弹片式扣件的轨距挡板号码配置表
| 钢轨类型 kg/m | 线路轨距(mm) | 轨距挡板号码 | 每根轨枕用各种号码轨距挡板 | |||||||||||||
| 外侧 | 内侧 | 内侧 | 外侧 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | ||
| 50 | 1435 | 10 | 6 | 6 | 10 | 2 | 2 | |||||||||
| 1437 | 10 | 6 | 8 | 8 | 1 | 2 | 1 | |||||||||
| 1439 | 8 | 8 | 8 | 8 | 4 | |||||||||||
| 1441 | 8 | 8 | 10 | 6 | 1 | 2 | 1 | |||||||||
| 1443 | 6 | 10 | 10 | 6 | 2 | 2 | ||||||||||
| 1445 | 6 | 10 | 12 | 4 | 1 | 1 | 1 | 1 | ||||||||
| 1447 | 4 | 12 | 12 | 4 | 2 | 2 | ||||||||||
| 1449 | 4 | 12 | 14 | 2 | 1 | 1 | 1 | 1 | ||||||||
| 1451 | 2 | 14 | 14 | 2 | 2 | 2 | ||||||||||
| 43 | 1435 | 20 | 14 | 14 | 20 | 2 | 2 | |||||||||
| 1437 | 20 | 14 | 16 | 18 | 1 | 1 | 1 | 1 | ||||||||
| 1439 | 18 | 16 | 16 | 18 | 2 | 2 | ||||||||||
| 1441 | 18 | 16 | 18 | 16 | 2 | 2 | ||||||||||
| 1443 | 16 | 18 | 18 | 16 | 2 | 2 | ||||||||||
| 1445 | 16 | 18 | 20 | 14 | 1 | 1 | 1 | 1 | ||||||||
| 1447 | 14 | 20 | 20 | 14 | 2 | 2 | ||||||||||
| 1449 | 14 | 20 | 22 | 12 | 1 | 1 | 1 | 1 | ||||||||
| 1451 | 12 | 22 | 22 | 12 | 2 | 2 | ||||||||||
注：①表列轨距挡板，系从轨距1435毫米起，每增加2毫米为一级列出。凡轨距为1440、1450毫米或缓和曲线范：围内轨距递变数值与表列数值不符时，可采用相邻号码轨距挡板安装，其偏差仍在允许误差范围内，不影响使用。②为了调整轨距方便，及保证轨距挡板与钢轨底密贴，在备料时，除按轨距要求备齐表列规定号码轨距挡板外，还应配备适当数量的相邻号码轨距挡板。

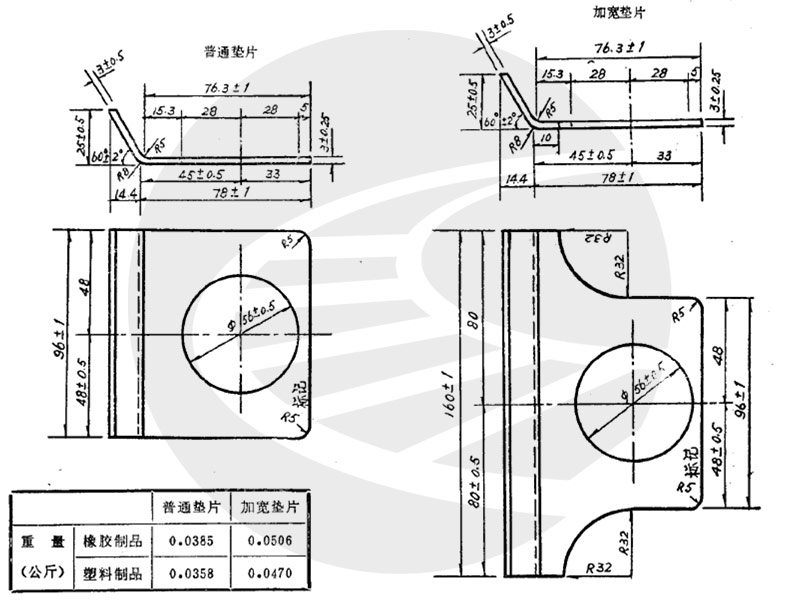

（5）绝缘缓冲垫片：绝缘缓冲垫片分为普通和加宽两种，与轨距挡板配合使用，其规格尺寸如图7。󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
（6）绝缘缓冲垫板及衬垫与70型扣板式扣件相同，可以通用。

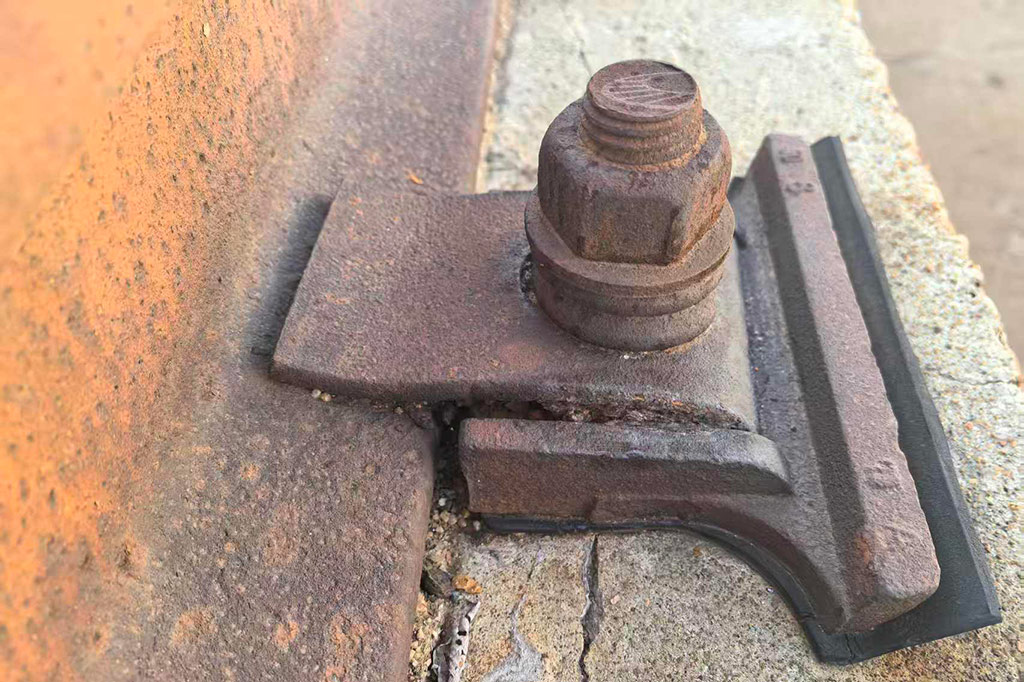

3 实物图
