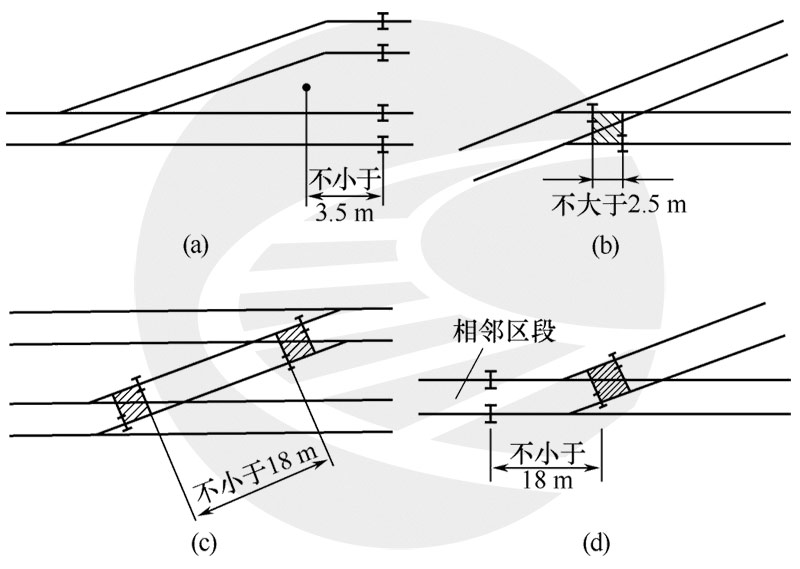

（1）在道岔区段，设于警冲标内方的钢轨绝缘，除双动道岔渡线上的绝缘外，其安装位置距警冲标不得小于3.5m，如图1（a）所示。当不得已必须装于警冲标内方小于3.5m处时，应按侵入限界考虑。 󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
（2）轨道电路的两钢轨绝缘应设在同一坐标处，当不能设在同一坐标时，其错开的距离（死区段）应不大于2.5m，如图1（b）所示。对旧结构道岔，道岔内的死区段不大于5m。 󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
（3）两相邻死区段间的间隔如图1（c）所示，或与死区段相邻的轨道电路的间隔如图1（d）所示；一般不小于18m；当死区段的长度小于2.1m时，其与相邻死区段间的间隔或与相邻轨道电路的间隔允许15～18m。 󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
（4）设于信号机处的钢轨绝缘，应与信号机坐标相同，当不可能设在同一坐标处时，应符合相关要求。
（5）集中联锁车站的牵出线、机待线、出库线、专用线或其他用途的尽头线入口处的调车信号机前方，应设轨道电路，其长度不得小于25m。 󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
（6）列车运行速度不超过120km/h时非自动闭塞区段的集中联锁车站，进站预告信号机处的钢轨绝缘，宜安装在预告信号机前方100m处。 󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
（7）异型钢轨接头处，不得安装钢轨绝缘。 󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
（8）在平交道口处的钢轨绝缘，应安装在公路路面两侧外不小于2m处，桥梁隧道护轮轨上应安装钢轨绝缘。 󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
