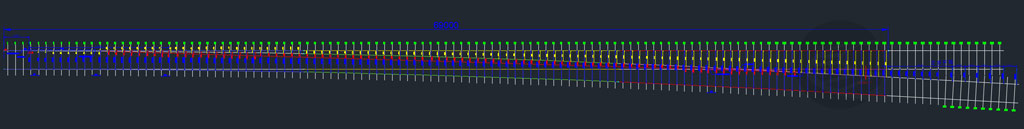

1 CAD数据标注图
2 EXCEL数据表
说明：
1.表中尺寸为轨枕中心位置，使用前应用不短于50米的钢卷尺在直基本轨轨头外侧标注轨枕中心位置。
2.1#枕中心距基本轨轨端296mm，其余枕间距600mm（除尖轨三处动作杆、心轨第一动作杆轨枕间距650mm及两侧轨枕间距各575mm）。
3.基本轨轨端为曲基本轨轨端用方尺反到直基本轨位置。铝热焊缝中心向岔尾方向反14mm为轨端位置。
4.长弦矢距为13#枕中心与104#枕中心拉一条长弦。曲上股钢轨工作边各轨枕中心位置垂直量取到弦上的距离。
5.岔后开程为直下股钢轨工作边至曲上股钢轨工作边距离。
风险：本站内容仅作技术交流参考，不构成决策依据，所涉标准可能已失效，请谨慎采用。
声明：本站内容由用户上传或投稿，其版权及合规性由用户自行承担。若存在侵权或违规内容，请通过左侧「举报」通道提交举证，我们将在24小时内核实并下架。
赞助：本站部分内容涉及收费，费用用于网站维护及持续发展，非内容定价依据。用户付费行为视为对本站技术服务的自愿支持，不承诺内容永久可用性或技术支持。
授权：除非另有说明，否则本站内容依据CC BY-NC-SA 4.0许可证进行授权。非商业用途需保留来源标识，商业用途需申请书面授权。
道岔图号是多少？
按(07)004画的,但我认为轨距线GLC（07）02,（07）009，（08）016也可以用。
