无缝线路应力放散锁定施工作业指导书(新建)

技术交底评论1,197

1适用范围文章源自轨魅网-https://www.guimei8.com/6483.html

适用于铁路轨道一次性铺设无缝线路时,钢轨应力放散及无缝线路锁定施工。文章源自轨魅网-https://www.guimei8.com/6483.html

2作业准备文章源自轨魅网-https://www.guimei8.com/6483.html

2.1根据施工需要配齐各种施工设备及检验检测量具。文章源自轨魅网-https://www.guimei8.com/6483.html

2.2线路放散锁定前,位移观测桩应设置齐全、牢固可靠。文章源自轨魅网-https://www.guimei8.com/6483.html

3 技术要求文章源自轨魅网-https://www.guimei8.com/6483.html

道床达到初期稳定、道床断面基本达到设计要求、外轨超高按设计设置后,在设计锁定轨温范围内进行线路的应力放散及锁定,并满足设计及相应验标中规定的允许偏差值。文章源自轨魅网-https://www.guimei8.com/6483.html

4施工流程及工艺流程文章源自轨魅网-https://www.guimei8.com/6483.html

4.1施工程序文章源自轨魅网-https://www.guimei8.com/6483.html

长钢轨单元焊后,形成单元轨节,当施工时钢轨的温度在设计锁定轨温范围时,采用滚筒放散法进行应力放散;当施工时钢轨的温度低于设计锁定轨温时,采用综合放散法进行应力放散。线路应力放散要求均匀、准确、彻底。文章源自轨魅网-https://www.guimei8.com/6483.html

4.2工艺流程文章源自轨魅网-https://www.guimei8.com/6483.html

根据施工时钢轨温度的不同,可以采取滚筒放散法或综合放散法进行无缝线路应力放散、锁定,其施工工艺流程分别见《滚筒放散法施工工艺流程图》、《综合放散法施工工艺流程图》。文章源自轨魅网-https://www.guimei8.com/6483.html

4.2.1滚筒放散法施工工艺文章源自轨魅网-https://www.guimei8.com/6483.html

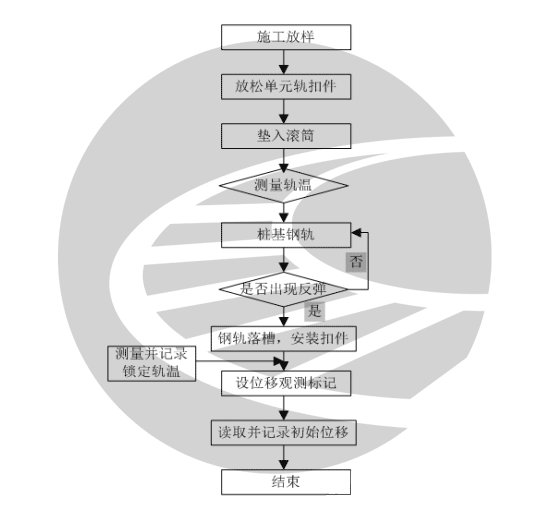

滚筒放散法施工工艺流程图文章源自轨魅网-https://www.guimei8.com/6483.html

无缝线路应力放散锁定施工作业指导书(新建)

滚筒放散法施工工艺流程图

4.2.2综合放散法施工工艺文章源自轨魅网-https://www.guimei8.com/6483.html

无缝线路应力放散锁定施工作业指导书(新建)

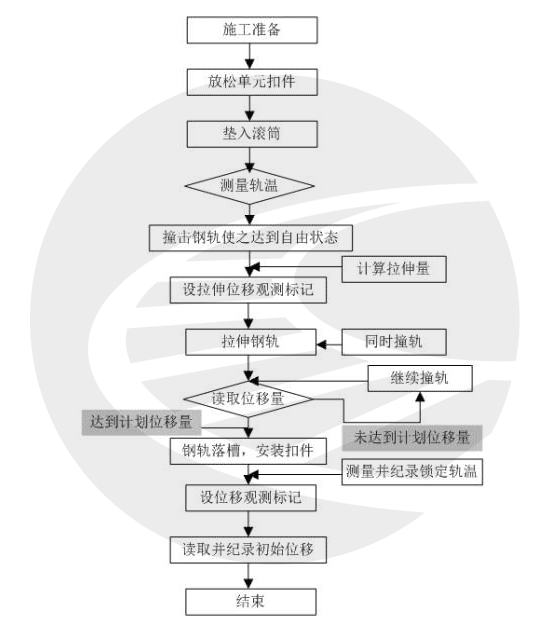

综合放散法施工工艺图

5 施工要求文章源自轨魅网-https://www.guimei8.com/6483.html

5.1滚筒放散法施工文章源自轨魅网-https://www.guimei8.com/6483.html

⑴测量轨温,当施工时钢轨的温度在设计锁定轨温范围内时,采用滚筒放散法进行施工。文章源自轨魅网-https://www.guimei8.com/6483.html

⑵解除本次待放散单元轨节和上次已放散线路末端25~75米长度范围内的所有扣件。抬起钢轨,每隔10米在轨底垫一个滚筒。使钢轨达到自由伸缩状态。文章源自轨魅网-https://www.guimei8.com/6483.html

⑶在待放散钢轨长度范围内每隔100米左右设1处临时位移观测点。文章源自轨魅网-https://www.guimei8.com/6483.html

⑷在线路放散全长范围内每300~500米左右设一处撞轨点,用撞轨器沿放散方向撞击钢轨,同时用手锤敲击钢轨轨腰,使钢轨能够自由伸缩,严禁敲击轨头及轨顶面,观测各点的位移量变化情况。当钢轨位移发生反弹且各点位移变化均匀时,则视为钢轨达到自由伸缩状态,此时停止撞轨;否则,应检查滚筒有无倾斜、脱落,钢轨有无落槽及撞击力不够等现象。文章源自轨魅网-https://www.guimei8.com/6483.html

⑸钢轨应力放散均匀后撤掉滚筒,使长轨平稳地落入承轨槽内,同时检查胶垫,有错位者纠正。文章源自轨魅网-https://www.guimei8.com/6483.html

⑹迅速上好距单元轨节末端25~75m范围内的全部扣件,并上紧无孔钢轨接头,此时视为长轨已锁定。测量并记录此25~75m范围内上扣件开始和结束时的轨温,取其平均值作为实际锁定轨温填入记录表。同时将作业人员均布在放散长轨范围内,由两端向中间“隔二上一”上紧扣件。文章源自轨魅网-https://www.guimei8.com/6483.html

⑺扣件“隔二上一”上完后,进行另一股钢轨的放散作业,待本单元轨节两根钢轨全部放散完后,补齐所有扣件。文章源自轨魅网-https://www.guimei8.com/6483.html

⑻做好位移观测标记,读取并记录初读数。文章源自轨魅网-https://www.guimei8.com/6483.html

5.2综合放散法施工文章源自轨魅网-https://www.guimei8.com/6483.html

⑴测量轨温,当施工时钢轨的温度低于设计锁定轨温范围时,采用综合放散法进行施工。文章源自轨魅网-https://www.guimei8.com/6483.html

⑵解除本次待放散单元轨节和上次已放散线路末端25~75米长度范围内的所有扣件。抬起钢轨,每隔10米在轨底垫一个滚筒。使钢轨达到自由伸缩状态。文章源自轨魅网-https://www.guimei8.com/6483.html

⑶在线路放散全长范围内每300~500米左右设一处撞轨点,用撞轨器沿放散方向撞击钢轨数次,同时用手锤敲击钢轨轨腰,使钢轨能够自由伸缩,当钢轨位移发生反弹时,则视为钢轨达到自由伸缩状态,此时停止撞轨;否则,应检查滚筒有无倾斜、脱落,钢轨有无落槽及撞击力不够等现象。文章源自轨魅网-https://www.guimei8.com/6483.html

⑷确定待放散线路钢轨的长度,并每隔100米左右设1处临时位移观测点,在各观测点上做出拉伸位移的零点标记。文章源自轨魅网-https://www.guimei8.com/6483.html

⑸测量此时轨温,根据此时轨温与计划锁定轨温之差由技术人员计算拉伸量、锯轨量:文章源自轨魅网-https://www.guimei8.com/6483.html

⑹安装拉轨器,利用拉轨器、撞轨器和手锤共同作用。按计算拉伸量拉伸钢轨,拉伸量达到预定长度后,此时撞轨器继续作业,当各观测点处位移量达到计算值时,停止撞轨,并收集各临时观测点位移量。位移量如呈线性关系,则表明已放散均匀,可进行下道工序;如非线性关系,应检查钢轨、滚筒有无异常,对异常处进行处理,并进行敲轨和撞轨后使各观测点位移量呈线性关系。文章源自轨魅网-https://www.guimei8.com/6483.html

⑺在拉轨器保压下撤除撞轨器及滚筒,使长轨平稳地落入承轨槽内,同时检查胶垫,有错位者及时进行纠正。文章源自轨魅网-https://www.guimei8.com/6483.html

⑻迅速上好距单元轨节末端25~75m范围内的全部扣件,并上紧无孔钢轨接头,此时视为长轨已锁定。同时将作业人员均布在放散长轨范围内,由两端向中间“隔二上一”上紧扣件。注意:在锁定作业完成之前不得因拉轨器的失压而使轨端出现位移。文章源自轨魅网-https://www.guimei8.com/6483.html

⑼撤除拉伸器,根据拉伸的实际长度和拉伸时的轨温,换算出本根钢轨的实际锁定轨温值,填入记录表。文章源自轨魅网-https://www.guimei8.com/6483.html

⑽当扣件“隔二上一”上完后,进行另一股钢轨的放散作业,待本单元轨节两根钢轨全部放散完后,补齐所有扣件。文章源自轨魅网-https://www.guimei8.com/6483.html

⑾做好位移观测标记,读取并记录初读数。文章源自轨魅网-https://www.guimei8.com/6483.html

6 劳动组织文章源自轨魅网-https://www.guimei8.com/6483.html

作业工地配备班组长、技术、安全、作业人员等均。以1500m单元轨节长度为一工作面,一个工作面的劳动组织见下表。文章源自轨魅网-https://www.guimei8.com/6483.html

每作业面主要劳动力组织配备表文章源自轨魅网-https://www.guimei8.com/6483.html

序号 工种 人数(人)
1 班组长 1
2 技术人员 3
3 安全员 2
4 拆、安扣件人员 60
5 摆放滚筒人员 10
6 撞轨人员 5
7 抬钢轨人员 20
8 看守人员 2

7.机具设备配置文章源自轨魅网-https://www.guimei8.com/6483.html

以1500m单元轨节长度为一工作面,一个工作面的机械配置见下表。文章源自轨魅网-https://www.guimei8.com/6483.html

应力放散主要机具设备配备表文章源自轨魅网-https://www.guimei8.com/6483.html

序号 名称 单位 数量
1 起道机 15
2 滚筒 280
3 轨温表 5
4 撞轨器 5
5 轨道车 1
6 对讲机 4
7 撬棍 30
8 套筒扳手 40
9 活动扳手 2

8 质量控制文章源自轨魅网-https://www.guimei8.com/6483.html

工班在作业时,按照下列标准进行质量控制;每道工序完成后,质检员按照下列要求进行检验。文章源自轨魅网-https://www.guimei8.com/6483.html

1.单元轨节应在道床达到初期稳定阶段,方可进行线路应力放散工作。应力放散,必须做到匀、准、够。文章源自轨魅网-https://www.guimei8.com/6483.html

2.应力放散时滚筒间隔宜在12~15m。文章源自轨魅网-https://www.guimei8.com/6483.html

3.线路应力放散前应掌握当地轨温变化情况,根据轨温变化规律,合理选定施工时间及计划锁定轨温,单元轨节锁定前应按设计要求设置好位移观测桩。文章源自轨魅网-https://www.guimei8.com/6483.html

4.应力放散时,每隔150m或100m设一个位移观测点,观测放散时的钢轨位移量,应力放散应均匀。文章源自轨魅网-https://www.guimei8.com/6483.html

5.重新设定锁定轨温后,任何一点的实际零应力轨温值,都应落在设计允许锁定轨温范围内。文章源自轨魅网-https://www.guimei8.com/6483.html

6.放散必须进行匀的检验,确认均匀后才算完成放散任务。文章源自轨魅网-https://www.guimei8.com/6483.html

7.作业轨温不得高于设计锁定轨温。曲线上内股钢轨的锁定轨温不高于外股的锁定轨温。文章源自轨魅网-https://www.guimei8.com/6483.html

8.左右两单元轨节锁定轨温差不大于 3℃;相邻两单元轨节锁定轨温差不大于5℃;同一区间内单元轨节的最高、最低锁定轨温之差不大于10℃。文章源自轨魅网-https://www.guimei8.com/6483.html

9.放散后胶垫应放正无缺损,扣件安装齐全,扣压力符合设计要求。安装弹条时应注意扳手不得压坏轨距挡块。文章源自轨魅网-https://www.guimei8.com/6483.html

10.敲击时应尽量保持一致,使震动达到最大。文章源自轨魅网-https://www.guimei8.com/6483.html

11.放散时各观测点必须达到要求的放散量,且放散均匀后方能上扣件。文章源自轨魅网-https://www.guimei8.com/6483.html

12.临时观测点要标记在稳固的地方。文章源自轨魅网-https://www.guimei8.com/6483.html

13.应力放散焊轨前要保证钢轨接头相错量不应大于100mm。文章源自轨魅网-https://www.guimei8.com/6483.html

9 安全要求文章源自轨魅网-https://www.guimei8.com/6483.html

⑴防护员要坚守岗位,随时注意工程列车动向,及时树立好防护牌。文章源自轨魅网-https://www.guimei8.com/6483.html

⑵拆扣件时注意防止弹条砸飞伤人。文章源自轨魅网-https://www.guimei8.com/6483.html

⑶垫滚筒时为防止钢轨倾斜或滑落,应在钢轨两侧用两台起道机同时抬起钢轨,撤除滚筒时严禁起道机突然卸载。文章源自轨魅网-https://www.guimei8.com/6483.html

⑷上扣件时每两人之间要间隔3根轨枕的距离,且人要站在扳手的一侧,防止相互碰伤。文章源自轨魅网-https://www.guimei8.com/6483.html

⑸撞轨时要注意用力均匀,避免撞块飞出伤人。文章源自轨魅网-https://www.guimei8.com/6483.html

⑹锯轨人员必须穿戴好防护用品,锯轨机正前方严禁站人。文章源自轨魅网-https://www.guimei8.com/6483.html

⑺平板车在线路上停放必须打好止轮器,防止溜车。文章源自轨魅网-https://www.guimei8.com/6483.html
