内燃软轴捣固镐(ND-4.2×4)操作及保养

一、机具简介

1.简介

[full_img]

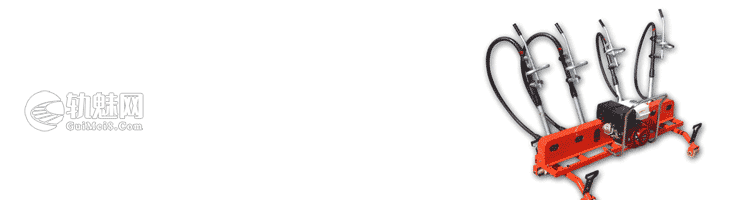

内燃软轴捣固镐

[/full_img]

内燃软轴捣固镐简称：软轴;

型号： ND-4.2×4;

油箱容积(L): 3 ;

润滑油容量：1.12L

耗油量（L/h）：约 1.3-1.5󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄧󠄞󠄤󠄨󠄞󠄡󠄦󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

汽油机型号：GX390

2.工作原理

汽油机的动力经离心式离合器及带传动分配到四根输出轴上从而驱动软轴，带动振捣棒中的滚锥，滚锥的一端支承在大游隙轴承上，另一端沿滚道作纯滚动的自转和公转运动。偏心旋转地滚锥产生离心力通过滚道作用于棒壳上并使之增频。该振动力传递给镐体和镐头，形成对道碴的扰动力；道碴之间的摩擦力被克服或减小，使道碴近乎呈现“流动状态”，开始相对运动和重新排列。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄧󠄞󠄤󠄨󠄞󠄡󠄦󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

3.主要用途

适用于无电源情况下的铁路线路维修施工，既可用于清筛后的道床捣固，也可用于线路及道岔的维修作业。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄧󠄞󠄤󠄨󠄞󠄡󠄦󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

4.用油

汽油机必须使用纯汽油。汽油牌号为92#。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄧󠄞󠄤󠄨󠄞󠄡󠄦󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

二、操作规程

1.使用前的准备

1、操作人员必须经过培训并考试合格方可上岗。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄧󠄞󠄤󠄨󠄞󠄡󠄦󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

2、严格依照汽油机手册及机具使用说明书进行保养，按照规定加注燃油及润滑油。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄧󠄞󠄤󠄨󠄞󠄡󠄦󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

3、将机头上的连接手柄旋至正上方，将软轴插头插入轴内孔，将连接头插入机头孔中，使连接手柄落入连接头圆弧槽内，搬下连接手柄，再将振捣棒插在机架上。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄧󠄞󠄤󠄨󠄞󠄡󠄦󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

4、检查所有绝缘部位，拧紧各紧固件，张紧传动带。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄧󠄞󠄤󠄨󠄞󠄡󠄦󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

2.启动汽油机作业

1、按照汽油机用户手册和使用说明书规定的程序启动发动机。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄧󠄞󠄤󠄨󠄞󠄡󠄦󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

2、抬整机上道，将单走行轮抽出支撑管置于另一侧钢轨上，锁紧紧固螺钉。取下振捣棒将其前端对地轻轻磕碰，发出嗡嗡声音后即可使用。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄧󠄞󠄤󠄨󠄞󠄡󠄦󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

3、捣固时应该两台机器成套使用，分别置于轨枕两侧。切勿用振捣棒撬轨枕、钢轨，避免镐头碰击钢轨、轨枕和连接零件。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄧󠄞󠄤󠄨󠄞󠄡󠄦󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

3.停机

1、捣固完毕，关闭发动机，及时下道。抬出限界以外。在路肩行走时将单走行轮缩回支撑管，锁紧紧固螺钉。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄧󠄞󠄤󠄨󠄞󠄡󠄦󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

2、运送机器加注燃油时防止燃油溢出。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄧󠄞󠄤󠄨󠄞󠄡󠄦󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

3、使用完毕后振捣棒应存放于干燥场所，使软轴软管呈直线状态。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄧󠄞󠄤󠄨󠄞󠄡󠄦󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
