小蜜蜂振动式捣固镐(ND-5)操作及保养

2021年9月21日00:00:41
评论
140

一、机具简介

1.简介

小蜜蜂振动式捣固镐(ND-5)操作及保养

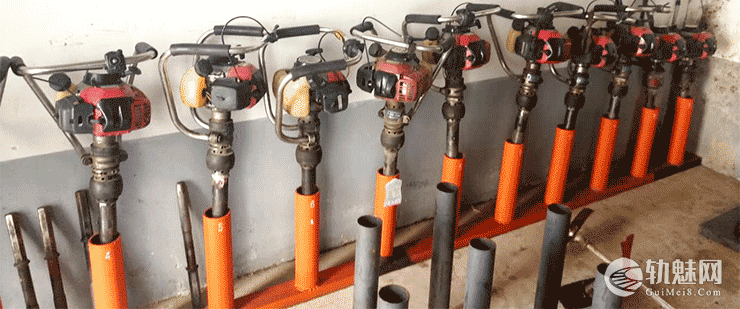

小蜜蜂振动式捣固镐

小蜜蜂捣固镐简称:小蜜蜂;

型号:ND-5;

油箱容积(L):1.5;

耗油量(L/h):约 1

动力:小松G4L空冷二冲程下排式汽油机

2.工作原理

镐的下端即与镐头连接的下镐体内安装有一定质量和偏心距的偏心铁,在空载状态下汽油机输出轴以8300转/分的驱动下产生了4.2kN的离心力,当镐头接触道床石砟时镐头周围石碴也参加振动并产生一定范围的流动,。在下插力和振动力的共同作用下使枕木下石碴重新排列,从而达到捣固的目的

3.主要用途

现阶我段施工作业中,抬道量较小,由于小蜜蜂捣固镐捣固效果差,仅用于打塞,严禁用于捣固作业。

4.用油

使用空冷二冲程发动机专用机油作为润滑油,所用混合油请根据情况如下配比:汽油25:机油1。

二、操作规程

1.使用前的准备

1、检查和紧固机器各部螺栓和螺纹连接处。如有异常立即停止使用,及时进行处理。

2、使用配比壶将汽油和二冲程机油以25:1的比例混合,并摇拌均匀,加入汽油机油箱。汽油采用92#,机油采用长城牌二冲程摩托车机油(规格为FC或以上等级)。

3、检查冲击机构油位,缺油时加入SAE15W-40柴油机油。

4、检查捣固镐头是否磨损超限。

2.启动汽油机作业

1、检查后确保机器良好,判断是冷启动还是热启动后按照操作盘的提示逐步操作进行启动,必须注意手油泵、风门和减压阀。

2、热启动必须将风门全部打开,防止汽油混合气过多将火花塞溅湿,每次启动前都要按下减压阀。

3、一手握住油门,一手迅速拉动启动拉绳。汽油机启动后,应慢慢放回启动手柄,打开风门。

4、启动后,怠速运转2--3分钟,使汽油机各部润滑。

5、手持捣固镐把手,将油门开至最大,下压捣固镐进行捣固作业,注意下压不能用力过大,不要压到底,压住后保持住进行捣固,捣固时不要左右扭动捣固镐以免损坏减震弹簧。

6、更换捣固位置时,要松开油门上提把手

3.停机

1、停机时将油门关至最小,将停机开关向外推熄火。

2、休息时间较长或不用时,应将捣固镐平放于地面上,避免摔碰汽油机。停机超过两周应将油箱内的汽油放净。并启动机器将化油器内燃油消耗光至停机。

三、机器的保养

㈠ 日常保养:

①捣固作业中的随时保养:注意有无异常响动,如有异常响动要立即停机检查,检查各部螺栓、上下镐体、镐头有无松动及脱落,如有应配齐并旋紧。检查下镐体、减震柱(球)及外碟轴承套轴承安装处温度是否过热(温升不超过80℃为正常),如果过热应有针对性的拆换轴承。如轴承无过热应重点拆开并检查弹性联轴器,如破损应更换。

②班后保养 每日工作结束应对内燃捣固镐进行日常检查并进行保养,检查各轴承部位有无过热现象、螺栓螺纹部件有无松动、脱落,汽油机按汽油机说明书检查并保养。

㈡ 定期保养

在更换镐头时或累计捣固60小时或闲置三个月以上,必需进行一次全面保养,保养内容为:

①全面解体,对认为有必要拆卸的轴承(用手轻轻转动有卡阻或转动不畅现象)解体拆卸并清洗加润滑脂或更换;检查并更换认为需要更换的其他破损配件。

②汽油机按汽油机使用说明书进行检修、保养。

③保养后应作一次30分试车,正常后方可投入使用。

文章来源:

大连工务段培训课件《小型养路机械设备百科资料》
