液压起、拨道器(YQBD-245A)操作及保养

设备工装评论1,2813

一、机具简介

1.简介文章源自轨魅网-https://www.guimei8.com/7358.html

文章源自轨魅网-https://www.guimei8.com/7358.html

液压起、拨道器(YQBD-245A)操作及保养

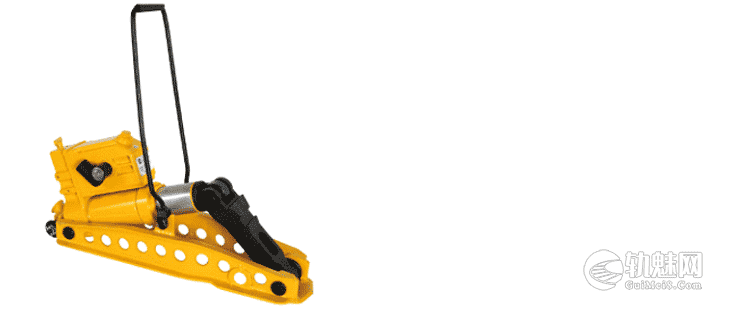

液压起(拨)道器

文章源自轨魅网-https://www.guimei8.com/7358.html

液压起(拨)道器简称:起(拨)道器;文章源自轨魅网-https://www.guimei8.com/7358.html

型号:YQBD-245A ;文章源自轨魅网-https://www.guimei8.com/7358.html

2.工作原理文章源自轨魅网-https://www.guimei8.com/7358.html

通过手动柱塞泵产生的高压油进入主油缸,迫使主油缸的活塞杆向外伸出,从而推动拨杆机构使拨道杆和起道轮作有规律的运动来实现起道和拨道的动作。文章源自轨魅网-https://www.guimei8.com/7358.html

3.主要用途文章源自轨魅网-https://www.guimei8.com/7358.html

进行起拨道的作用。文章源自轨魅网-https://www.guimei8.com/7358.html

二、机器的使用

1、在拨道作业时,一般常以两台液压起拨道器为一组同时使用为好。(亦可三台一组)作业时只要将两台液压起拔道器同时插入两股钢轨同一侧的底部道床上,使轨底的侧面与拨道杆的端部接触,放下提手把,用手拧紧回油阀,两名操作者同时揿动手柄在油压的作用下使拨道杆作有规律的运动,便可实现钢轨的位移,拨道完毕后松开回油阀杆,便可将起拨道器取下道。文章源自轨魅网-https://www.guimei8.com/7358.html

2、在进行起道作业时,只要将起拨道器插入钢轨的底部道床上,使轨底置于起拨道器的起道轮上,按上述的作业步骤即可完成起道作业。文章源自轨魅网-https://www.guimei8.com/7358.html

三、安全使用注意事项

1.液压起拨道器是以油液为介质来传递运动的。因此在使用时要特别注意保持油液的洁净,绝不能将脏油加入油箱,否则会影响机具的正常使用,本机使用10 号机械油,加油量为油箱容积的3/5 为宜。文章源自轨魅网-https://www.guimei8.com/7358.html

2.回油阀一般用手按顺时针拧紧即可。文章源自轨魅网-https://www.guimei8.com/7358.html

3.本机各个铰接处的转动部分应经常加油润滑,保持转动部件的灵活。文章源自轨魅网-https://www.guimei8.com/7358.html

4.注意保持机具的清洁,勿乱抛乱摔,使用完毕后应将活塞杆压到底部。文章源自轨魅网-https://www.guimei8.com/7358.html

5.在起拨道时如遇机车驶来应立即松开放油阀,将起拨道器取下道。文章源自轨魅网-https://www.guimei8.com/7358.html

6.机具在轨道上移位时可利用机具的走行轮推动机具运行,但必须在钢轨接头的绝缘处防止信号搭电。文章源自轨魅网-https://www.guimei8.com/7358.html

四、常见故障及排除方法

1.如遇空泵(即揿动手柄时吸不进油)现象,首先检查油箱内是否缺油, 而多数是液压系统中混有空气,排除空气的方法:先将油缸内的活塞杆升高,然后松开加油螺钉,将活塞杆复位至最低点即可将空气排除,空泵现象也即消除。文章源自轨魅网-https://www.guimei8.com/7358.html

2.在使用过程中如遇下列情况,手柄摇动时拨杆机构能升起,当手柄停止摇动时,拨杆机构在载荷作用下又复下降,此种情况多数是钢球与孔口阀阀间有赃物,影响密封,这时可将放油阀拧松,多次拧动手柄往复多次,使孔口阀线赃物随之排出,即可正常使用。只有在使用多种方法仍不见效时,才将油箱拆开检修。文章源自轨魅网-https://www.guimei8.com/7358.html

3.起拨道器在长期使用后,如因拨杆机构孔轴磨损严重,就应停止使用,并及时检修更换配件。文章源自轨魅网-https://www.guimei8.com/7358.html

文章来源:文章源自轨魅网-https://www.guimei8.com/7358.html

大连工务段培训课件《小型养路机械设备百科资料》文章源自轨魅网-https://www.guimei8.com/7358.html
