自动液压扫砟机(ZYSZ-5)操作及保养

2021年10月6日00:00:36设备工装评论529

一、机具简介

1.简介文章源自轨魅网-https://www.guimei8.com/7367.html

文章源自轨魅网-https://www.guimei8.com/7367.html

自动液压扫砟机(ZYSZ-5)操作及保养

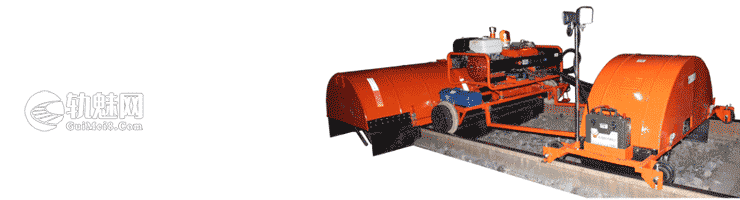

自动液压扫砟机

文章源自轨魅网-https://www.guimei8.com/7367.html

自动液压扫砟机简称:扫砟机;文章源自轨魅网-https://www.guimei8.com/7367.html

汽油机型号:GX270文章源自轨魅网-https://www.guimei8.com/7367.html

汽油机功率:5.1KW文章源自轨魅网-https://www.guimei8.com/7367.html

汽油机转速:3600r/min文章源自轨魅网-https://www.guimei8.com/7367.html

作业效率:≥2km/h文章源自轨魅网-https://www.guimei8.com/7367.html

输出电压:12V文章源自轨魅网-https://www.guimei8.com/7367.html

2.工作原理文章源自轨魅网-https://www.guimei8.com/7367.html

自动扫砟机动力源采用液压传动方式,由汽油机驱动通过离合器带动双联齿轮泵产生两路液压能,齿轮泵产生的两路液压能通过两个电磁换向阀进行液压能分配,一路输出至走行装置液压马达实现走行功能;一路输出至扫砟轴液压马达实现旋转扫砟功能。文章源自轨魅网-https://www.guimei8.com/7367.html

3.主要用途文章源自轨魅网-https://www.guimei8.com/7367.html

适用于铁路工务工程捣固车在有砟轨道线路大、中维修作业后,清扫轨枕上残留道砟及道床内多余道砟的作业。解决捣固车作业后,依靠人工清扫作业的技术难题。文章源自轨魅网-https://www.guimei8.com/7367.html

4.用油文章源自轨魅网-https://www.guimei8.com/7367.html

汽油机必须使用纯汽油:汽油牌号为92#。文章源自轨魅网-https://www.guimei8.com/7367.html

二、组装过程

步骤一、将走行装置(1件)放到钢轨上,注意液压马达接头向上;文章源自轨魅网-https://www.guimei8.com/7367.html

步骤二、将机架部份(1件)放到钢轨上,使之与走行装置配合;搬运时,注意机架侧不得直接放到钢轨上,以防短路。文章源自轨魅网-https://www.guimei8.com/7367.html

步骤三、将扫砟轴(1件)放到机架上,并用锁紧夹锁紧;文章源自轨魅网-https://www.guimei8.com/7367.html

步骤四、将右防护罩(1件)安装到机架与锁紧夹对齐并锁紧;文章源自轨魅网-https://www.guimei8.com/7367.html

步骤五、将左防护罩(1件)安装到机架上,与锁紧夹对齐,并进行锁紧,注意液压马达接头向上;文章源自轨魅网-https://www.guimei8.com/7367.html

步骤六、将液压泵站(1台)放到机架泵站定位杆上;搬运时,注意泵站不得放到钢轨上,以防短路。文章源自轨魅网-https://www.guimei8.com/7367.html

步骤七、用高压胶管(5件)把走行装置、扫砟轴各液压马达连接起来,注意快换接头处的豁口处与小滚珠对齐,方可安装和拆卸高压胶管;文章源自轨魅网-https://www.guimei8.com/7367.html

步骤八、将运料板1件放在拉杆上面,注意板槽与拉杆匹配靠实。文章源自轨魅网-https://www.guimei8.com/7367.html

步骤九、用无线遥控器(1件)控制走行及扫砟的方向,以实现扫砟和“埋镐窝”的目的; 如需快速走行,要将扫、扒砟轴的液压马达高压胶管与走行液压马达相连接。按动遥控器上的“开始”按钮,然后按动“反扫砟”“前走行”可实现向前快速走行功能,走行速度为4km/h。或按动遥控器上的 “正扫砟”“后走行”可实现向后快速走行功能,走行速度为4km/h。文章源自轨魅网-https://www.guimei8.com/7367.html

三、开机运行

自动液压扫砟机(ZYSZ-5)操作及保养文章源自轨魅网-https://www.guimei8.com/7367.html

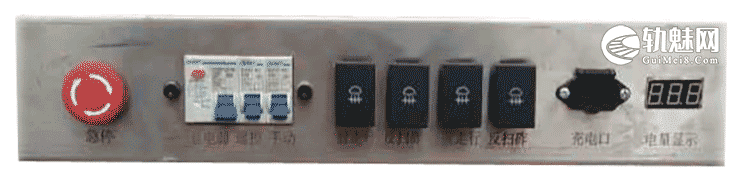

1、打开急停开关,顺时针旋转急停开关,即为打开状态;文章源自轨魅网-https://www.guimei8.com/7367.html

2、扳动汽油机开关至“on”位置,拉动启动绳,启动汽油机;扳动“电源开关”至“开”位置;扳动无线遥控开关至,“开”位置;确认手动开关没有打开,然后将油门加大。文章源自轨魅网-https://www.guimei8.com/7367.html

3、如需中途停止作业时,可再次按动“反扫砟”“前走行”按钮或“停止”按钮,即可停止工作。文章源自轨魅网-https://www.guimei8.com/7367.html

4、操作时,注意扫砟轴旋转方向为面对液压马达顺时针旋转,走行方向与扫砟轴方向相反,扫砟轴不得正向旋转作业。文章源自轨魅网-https://www.guimei8.com/7367.html

5、需要“后走行”时,按动遥控器上的“后走行”可实现后走行。走行速度为2.2km/h。文章源自轨魅网-https://www.guimei8.com/7367.html

6、夜间作业时,需要照明装置,可把照明灯的电源线,接到锂电池的“正”“负”极,即可实现照明。文章源自轨魅网-https://www.guimei8.com/7367.html

7、操作过程中,如遇到紧急状况,可采取以下四种紧急操作措施:文章源自轨魅网-https://www.guimei8.com/7367.html

  • a、按动遥控上的“停止”按扭(主机停止工作,汽油机正常工作);
  • b、减小汽油机油门(主机停止工作,汽油机正常工作);
  • c、按动控制面板上的“急停”按钮(主机停止工作,汽油停止工作);
  • d、扳动汽油机侧面的“熄火”按钮(主机停止工作,汽油停止工作);

四、技术保养

1、日常保养:每日班后进行,具本内容如下:文章源自轨魅网-https://www.guimei8.com/7367.html

  • 1)擦净机具上、轴承处的灰尘油污;
  • 2)拧紧各部紧固件;
  • 3)消除漏油处;
  • 4)作业完毕后,必须将各控制开关关闭,以防电瓶电量过低;
  • 5)将使用过的工具及无线遥控器都放到机架上的工具箱内。

2、每作业前需要检查电瓶电量是否充足,如电量低于11V需急时充电。文章源自轨魅网-https://www.guimei8.com/7367.html

五、常见故障及排除方法

故障现象 原因分析 排除方法
油泵不出油    1油箱油面过低文章源自轨魅网-https://www.guimei8.com/7367.html

  2吸油器、吸油管或出油口堵塞文章源自轨魅网-https://www.guimei8.com/7367.html

  3吸油管密封漏气文章源自轨魅网-https://www.guimei8.com/7367.html

  4键坏

  加至规定油面高度文章源自轨魅网-https://www.guimei8.com/7367.html

  清洗文章源自轨魅网-https://www.guimei8.com/7367.html

  清除漏气文章源自轨魅网-https://www.guimei8.com/7367.html

  换键

液压马达无力   1溢流阀调定压力过低文章源自轨魅网-https://www.guimei8.com/7367.html

  2溢流阀调压失灵文章源自轨魅网-https://www.guimei8.com/7367.html

  3换向阀各位置漏气严重文章源自轨魅网-https://www.guimei8.com/7367.html

  4油泵严重磨损文章源自轨魅网-https://www.guimei8.com/7367.html

  5油缸内漏严重

  重新调定文章源自轨魅网-https://www.guimei8.com/7367.html

  重新调定文章源自轨魅网-https://www.guimei8.com/7367.html

  检修文章源自轨魅网-https://www.guimei8.com/7367.html

  修理或更换文章源自轨魅网-https://www.guimei8.com/7367.html

  修理或更换

汽油机故障   见汽油机说明书
