单开道岔岔枕扭转量的计算和测量方法

道岔相关评论1,9581

单开道岔岔枕的布置,从岔头至岔后引轨,从垂直于直股并经过渡逐渐垂直于辙叉角平分线的方向。不同类型的道岔,岔枕扭转量和开始扭转的位置也不同。辙叉趾前1至3根岔枕及以后均垂直于辙叉角平分线。岔枕的扭转量等于岔枕从垂直于直股至垂直于辙叉角平分线的扭转距离。

1 岔枕扭转量的计算

单开道岔岔枕扭转量的计算和测量方法

图1

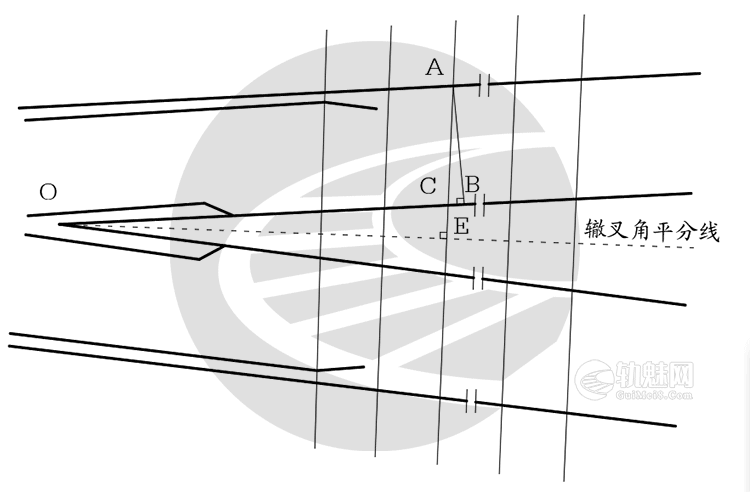

如图1,在直角三角形△OEC和△ABC中,文章源自轨魅网轨魅网-https://www.guimei8.com/7713.html

$$\because \qquad OE \perp EC \qquad AB \perp BC\\ \qquad \angle OCE = \angle ACB\\\therefore \qquad \angle EOC=\angle BAC=\frac{a}{2}\\BC=AB\cdot tg\frac{a}{2}=1435 \cdot tg\frac{a}{2}=\frac{1435}{2\cdot 道岔号}$$文章源自轨魅网轨魅网-https://www.guimei8.com/7713.html

BC即为岔枕扭转量。文章源自轨魅网轨魅网-https://www.guimei8.com/7713.html

$$比如:9号道岔岔枕扭转量=\frac{1435}{2\times 9}\approx 80mm\\\qquad 12号道岔岔枕扭转量=\frac{1435}{2\times 12}\approx 60mm\\\qquad18号道岔岔枕扭转量=\frac{1435}{2\times 18}\approx 40mm$$文章源自轨魅网轨魅网-https://www.guimei8.com/7713.html

2 岔枕扭转量的测量

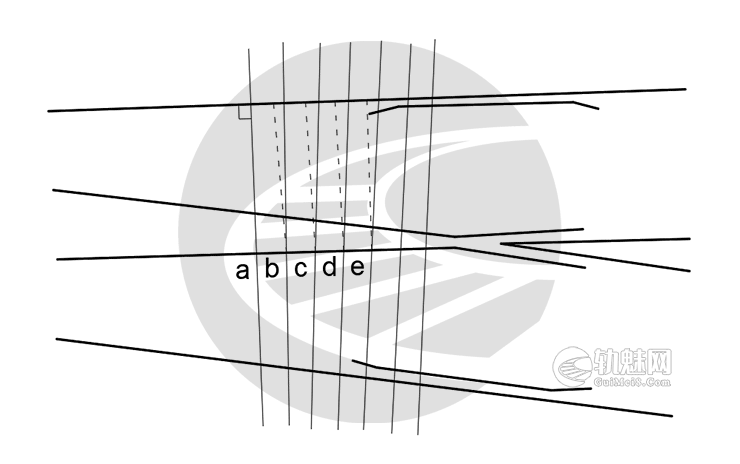

如图2,辙叉趾前最后一根垂直于直股的岔枕为岔枕扭转的起点。辙叉趾前第一根至扭转起点的枕木间隔,是指内直股的枕木间隔。岔枕扭转量均匀地增加在其相对的外直股,即为外直股的枕木间隔。文章源自轨魅网轨魅网-https://www.guimei8.com/7713.html

单开道岔岔枕扭转量的计算和测量方法

图2

第一种方法:用方尺分别将扭转岔忧的忱木中心点,方到外直股上(如图2),然后再均匀增加等量的等分扭转量。即b点方正后增加\(\frac{BC}{4}\),c点方正后增加\(\frac{2}{4}BC\),d点方正后增加\(\frac{3}{4}BC\),e点方正后增加BC,不同类型道岔增加的BC和BC的倍数也不同。文章源自轨魅网轨魅网-https://www.guimei8.com/7713.html

第二种方法:从岔后护轨部分基本轨轨端、按铺设图枕木间隔排尺到e点相对的外直股后,继续扭转枕木间隔,即内直股枕木间隔与\(\frac{1}{4}BC\)之和,顺序排尺为\(de+\frac{BC}{4}、cd+\frac{BC}{4}、bc+\frac{BC}{4}、ab+\frac{BC}{4}\),到a点相对外直股止。应注意护轨部分基本轨轨端至接头枕木中心为:文章源自轨魅网轨魅网-https://www.guimei8.com/7713.html

$$\frac{枕木间隔}{2}-扭转量-\frac{轨缝}{2}$$文章源自轨魅网轨魅网-https://www.guimei8.com/7713.html

文章来源:文章源自轨魅网轨魅网-https://www.guimei8.com/7713.html

朱远镇 潘魁铎编著《线路维修作业技术问答》1995版文章源自轨魅网轨魅网-https://www.guimei8.com/7713.html 文章源自轨魅网轨魅网-https://www.guimei8.com/7713.html
