1. 间隔铁式护轨:道岔护轨螺栓必须齐全,作用良好,折断时必须立即更换;同一部位同时有两条螺栓缺少或折损时,道岔应停止使用。文章源自轨魅网-https://www.guimei8.com/7732.html

2. 钢轨或槽钢护轨:文章源自轨魅网-https://www.guimei8.com/7732.html

⑴护轨轮缘槽:轮缘槽宽度的量取位置与轨距量取位置相同。文章源自轨魅网-https://www.guimei8.com/7732.html

护轨轮缘槽开口尺寸,平直部分轮缘槽标准宽度为42mm,侧向轨距为1441mm时,侧向轮缘槽标准宽度为48mm,容许误差为-1~+3mm;刨切端部开口宽度一般为80mm,刨切终点(距端部150mm处)缓冲段末段轮缘槽宽度一般为65mm,容许误差-2mm,护轨开口段有轨距加宽时,开口宽度按按照设计标准加宽量增加。文章源自轨魅网-https://www.guimei8.com/7732.html

辙叉心轮缘槽标准宽度(测量位置按标准图或设计图规定)为46 mm(采用心轨加宽技术的辙叉应符合设计要求),容许误差为-1~+3mm。文章源自轨魅网-https://www.guimei8.com/7732.html

⑵护轨容许磨耗量不大于10mm,护轨磨耗量超过上述标准时,应及时安排更换。文章源自轨魅网-https://www.guimei8.com/7732.html

⑶护轨与基本轨设计高差一般为12mm(75型道岔无高差),允许误差+10mm,列车运行后由于基本轨磨耗、胶垫变形等原因高差易扩大,高差大于22mm时应及时安排更换胶垫、钢轨等措施进行综合整治。文章源自轨魅网-https://www.guimei8.com/7732.html

⑷螺栓选用M24螺栓,长度按照设计图尺寸型号,平直段护轨螺栓加长10mm(CZ2209型道岔护轨螺栓加长20mm)。文章源自轨魅网-https://www.guimei8.com/7732.html

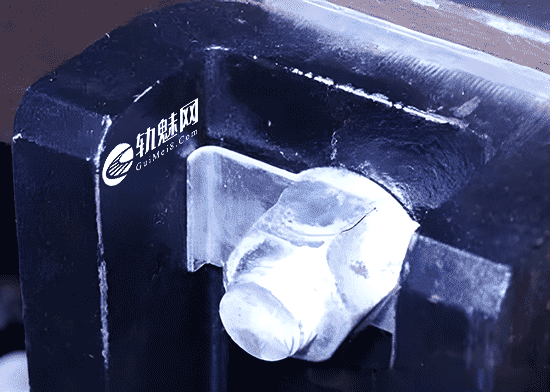

⑸螺栓采用防松片,即在螺母安装后,将防转片翘起阻止螺母转动,从而起到防松效果。文章源自轨魅网-https://www.guimei8.com/7732.html

道岔护轨养护标准文章源自轨魅网-https://www.guimei8.com/7732.html

⑹护轨调整插片规格:插片厚度设2、3、5、8、10mm五种,长宽尺寸与标准插片一致,中间钻¢32mm孔,插片穿螺栓纵向或横向安装,安装时必须保证插片插到承轨台顶面;每块轨撑垫板插片数不得大于2片,总厚度不超过15mm,平直段要加衬均匀。P60道岔钢轨型护轨采用140*147 规格插片,P50道岔钢轨型护轨采用125*135规格插片,槽型护轨用125*88 规格插片。如下图文章源自轨魅网-https://www.guimei8.com/7732.html

道岔护轨养护标准文章源自轨魅网-https://www.guimei8.com/7732.html

护轨调整片规格图文章源自轨魅网-https://www.guimei8.com/7732.html

3. 日常岔心部位养护中,应优先检查轨距、轮缘槽等尺寸,确保轨距符合要求,查照间隔建议保持在1391~1394mm之间,护背距离建议保持在1346~1348mm之间,用插片调整91、48前优先打磨基本轨、叉心、翼轨肥边等病害。文章源自轨魅网-https://www.guimei8.com/7732.html

4. 采用卡槽或弹片式护轨垫板提供基本轨内侧扣压力时,应保证卡槽或弹片作用良好。文章源自轨魅网-https://www.guimei8.com/7732.html

5.道岔螺栓防松防脱措施文章源自轨魅网-https://www.guimei8.com/7732.html

⑴下列螺栓在扭力矩达标后安装开口销防止脱落:内锁闭道岔尖轨拉杆连接螺栓、尖轨及可动心轨顶铁螺栓、尖轨跟间隔铁式接头螺栓、护轨水平螺栓、轨撑横向螺栓。文章源自轨魅网-https://www.guimei8.com/7732.html

⑵尖轨跟间隔铁式接头螺栓可采用弹簧锁紧防松螺母,未安装弹簧锁紧防松螺母时,应采用双帽防松并安装开口销。文章源自轨魅网-https://www.guimei8.com/7732.html
