更换钢轨、道岔施工钢轨连接线搭接方法

2021年11月8日00:00:41线路设备1 1,4572

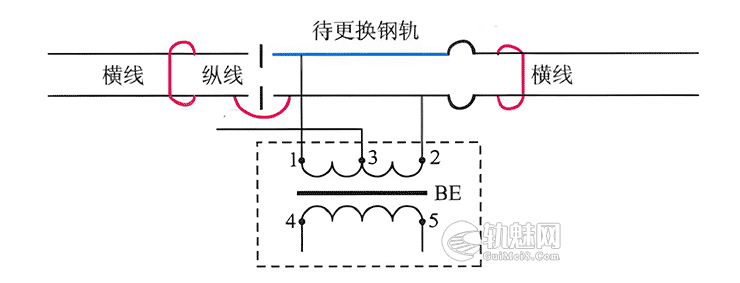

1 更换单侧钢轨(两端不靠绝缘)的防护方法

工务借用相对侧不更换钢轨沟通牵引回流通道时,要求工务做二横连接后,才允许打下导接线配合,连接方法如图1所示。文章源自轨魅网-https://www.guimei8.com/7766.html

更换钢轨、道岔施工钢轨连接线搭接方法

更换单侧钢轨(两端不靠绝缘)的防护方法

2 换单侧钢轨(一端靠绝缘、一端不靠绝缘)的防护方法

工务借用相对侧不更换钢轨沟通牵引回流通道时,要求工务做二横一纵连接,并且指导工务先连横线再连纵线,电务才能打下引接线、导接线配合,连接方法如图2所示。文章源自轨魅网-https://www.guimei8.com/7766.html

更换钢轨、道岔施工钢轨连接线搭接方法

配合工务更换单侧钢轨(一端靠绝缘,一端不靠绝缘)的防护方法

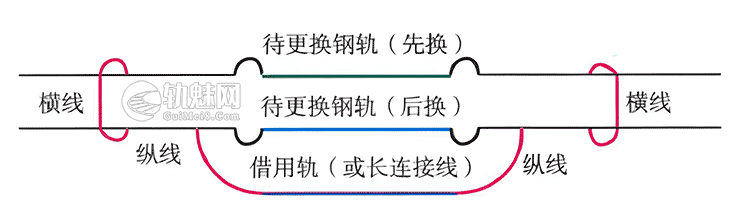

3 配合工务更换双侧钢轨(两端不靠绝缘)的防护方法

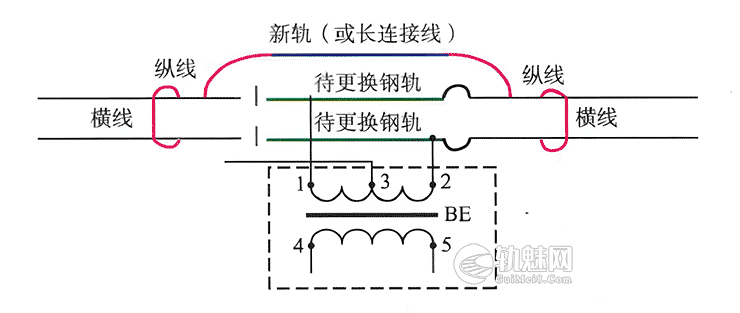

工务借用新轨沟通牵引回流通道时,要求工务做二横二纵连接,电务才能打下导接线配合。如果工务的新轨不到位无法借用,并且工务要同时拆开要更换的钢轨,必须要求工务申请区域停电,或者用长连接线沟通被换钢轨段后才能作业。连接方法如图3所示。文章源自轨魅网-https://www.guimei8.com/7766.html

更换钢轨、道岔施工钢轨连接线搭接方法

配合工务更换单侧钢轨(两不靠绝缘)的防护方法

4 配合工务更换双侧钢轨(一端靠绝缘,一端不靠绝缘)的防护方法

工务借用新轨沟通牵引回流通道时,要求工务做二横二纵连接,并且指导工务先连横线再连纵线,电务才能打下引接线、导接线配合。如果工务的新轨不到位无法借用,必须要求工务申请区域停电,或者用长连接线沟通被换钢轨段后才能作业。连接方法如图4所示。文章源自轨魅网-https://www.guimei8.com/7766.html

更换钢轨、道岔施工钢轨连接线搭接方法

配合工务更换双侧钢轨(一端靠绝缘,一端不靠绝缘)的防护方法

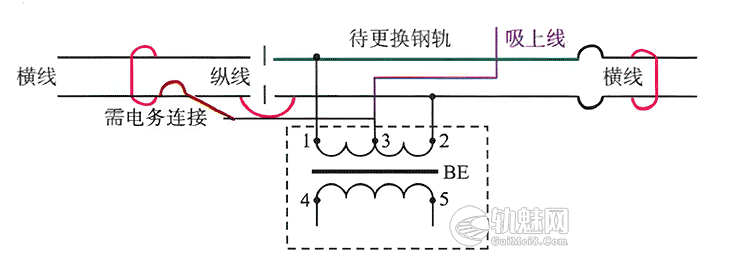

5 配合工务更换单侧钢轨(附有吸上线处)的防护方法

工务借用相对侧不更换钢轨沟通牵引回流通道时,要求工务做二横一纵连接,并且指导工务先连接横线再连接纵线,电务还要再连接一条纵线,防止牵引电流只流过扼流变压器的2、3线圈而产生高电压,才能打下引接线、导接线配合。连接方法如图5所示。文章源自轨魅网-https://www.guimei8.com/7766.html

更换钢轨、道岔施工钢轨连接线搭接方法

配合工务更换单侧钢轨(附有吸上线处)的防护方法

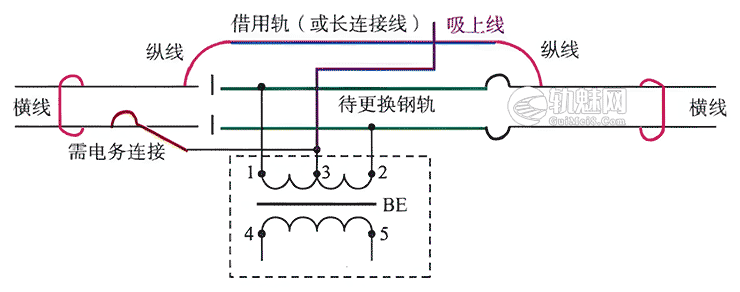

6 配合工务更换双侧钢轨(附有吸上线处)的防护方法

工务借用新轨沟通牵引回流通道时,要求工务做二横二纵连接,并且指导工务先连横线再连纵线,电务还要再连接一条纵线,防止牵引电流只流过扼流变压器的2,3线圈而产生高电压,才能打下引接线、导接线配合。如果工务的新轨不到位无法借用,必须要求工务申请区域停电,或者用长连接线沟通被换钢轨段后才能作业,连接方法如图6所示。文章源自轨魅网-https://www.guimei8.com/7766.html

更换钢轨、道岔施工钢轨连接线搭接方法

配合工务更换双侧钢轨(附有吸上线处)的防护方法

7 配合工务更换辙岔的防护方法

工务借用不更换钢轨沟通牵引回流通道时,要求工务做三横连接,才能打下导接线配合。连接方法如图27所示。文章源自轨魅网-https://www.guimei8.com/7766.html

更换钢轨、道岔施工钢轨连接线搭接方法

配合工务更换辙岔的防护方法

8 配合工务更换基本轨(两端不靠绝缘)的防护方法

工务借用不更换钢轨沟通牵引回流通道时,要求工务做二横连接,才能打下导接线配合。连接方法如图8所示。文章源自轨魅网-https://www.guimei8.com/7766.html

更换钢轨、道岔施工钢轨连接线搭接方法

配合工务更换基本轨(两端不靠绝缘)的防护方法

9 配合工务更换基本轨(一端靠绝缘,一端不靠绝缘)的防护方法

工务借用不更换钢轨沟通牵引回流通道时,要求工务做二横一纵连接,才能打下引接线,导接线配合。连接方法如图9所示。文章源自轨魅网-https://www.guimei8.com/7766.html

更换钢轨、道岔施工钢轨连接线搭接方法

配合工务更换基本轨(一端靠绝缘,一端不靠绝缘)的防护方法

10 配合工务更换尖轨的防护方法

工务借用不更换钢轨沟通牵引回流通道时,要求工务做一横连接,才能打下导接线配合。连接方法如图10所示。文章源自轨魅网-https://www.guimei8.com/7766.html

更换钢轨、道岔施工钢轨连接线搭接方法

配合工务更换尖轨的防护方法
