木枕50kg/m钢轨12号复式交分道岔 叁标线6019

道岔图纸评论943

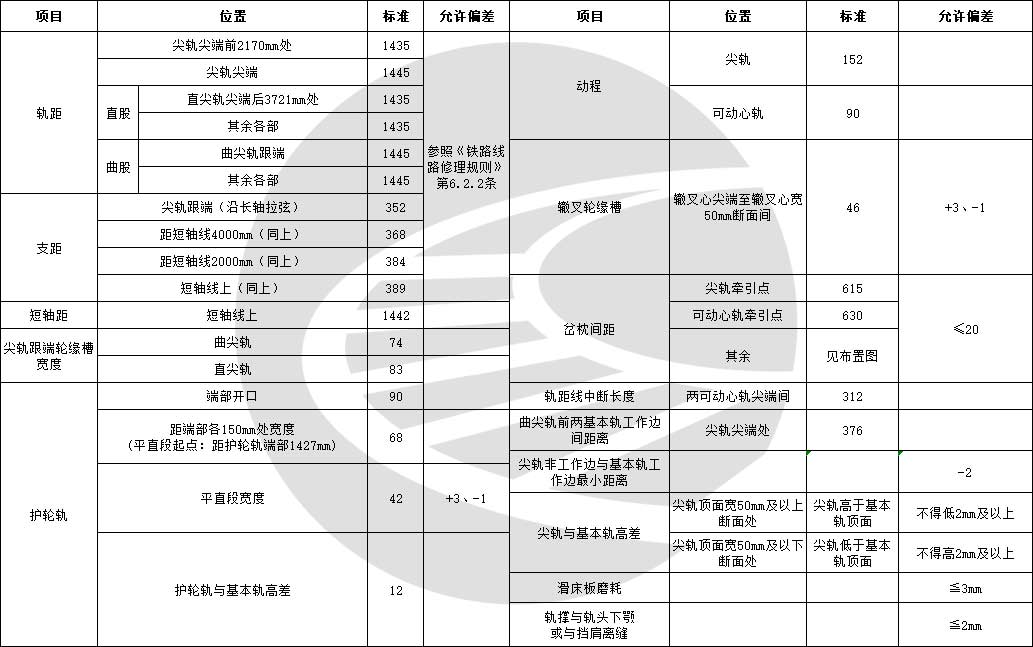

项目 位置 标准 允许偏差
轨距 尖轨尖端前2170mm处 1435 参照《铁路线路修理规则》第6.2.2条
尖轨尖端 1445
直股 直尖轨尖端后3721mm处 1435
其余各部 1435
曲股 曲尖轨跟端 1445
其余各部 1445
支距 尖轨跟端(沿长轴拉弦) 352
距短轴线4000mm(同上) 368
距短轴线2000mm(同上) 384
短轴线上(同上) 389
短轴距 短轴线上 1442
尖轨跟端轮缘槽宽度 曲尖轨 74
直尖轨 83
护轮轨 端部开口 90
距端部各150mm处宽度文章源自轨魅网-https://www.guimei8.com/7872.html

(平直段起点:距护轮轨端部1427mm)

68
平直段宽度 42 +3、-1
护轮轨与基本轨高差 12
动程 尖轨 152
辙叉轮缘槽 可动心轨 90
辙叉轮缘槽 辙叉心尖端至辙叉心宽50mm断面间 46 +3、-1
岔枕间距 尖轨牵引点 615 ≤20
可动心轨牵引点 630
其余 见布置图
轨距线中断长度 两可动心轨尖端间 312
曲尖轨前两基本轨工作边间距离 尖轨尖端处 376
尖轨非工作边与基本轨工作边最小距离 -2
尖轨与基本轨高差 尖轨顶面宽50mm及以上断面处 尖轨高于基本轨顶面 不得低2mm及以上
尖轨顶面宽50mm及以下断面处 尖轨低于基本轨顶面 不得高2mm及以上
滑床板磨耗 ≦3mm
轨撑与轨头下颚或与挡肩离缝 ≦2mm
