木枕50kg/m钢轨9号单开道岔技术参数 CZ208 专线4141

道岔图纸1 868

1 道岔各部尺寸

此内容仅限注册用户查看,请先

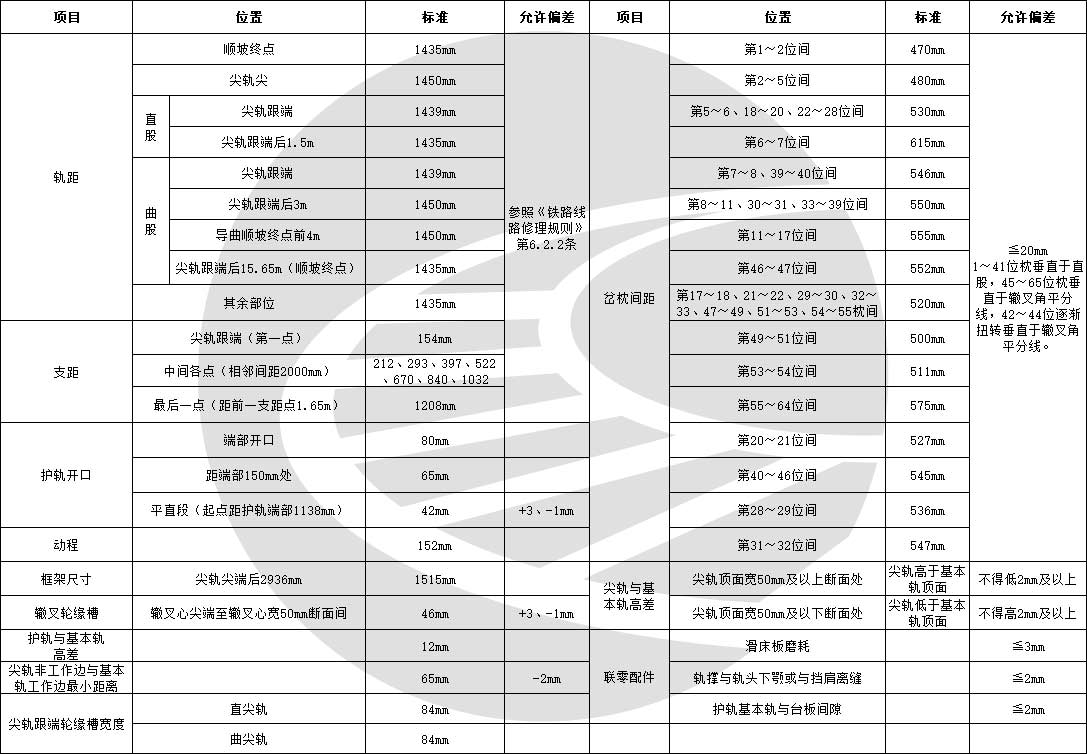

2 道岔各部尺寸

项目 位置 标准 允许偏差
轨距 顺坡终点 1435mm 参照《铁路线路修理规则》第6.2.2条
尖轨尖 1450mm
直         股 尖轨跟端 1439mm
尖轨跟端后1.5m 1435mm
曲          股 尖轨跟端 1439mm
尖轨跟端后3m 1450mm
导曲顺坡终点前4m 1450mm
尖轨跟端后15.65m(顺坡终点) 1435mm
其余部位 1435mm
支距 尖轨跟端(第一点) 154mm
中间各点(相邻间距2000mm) 212、293、397、522、670、840、1032
最后一点(距前一支距点1.65m) 1208mm
护轨开口 端部开口 80mm
距端部150mm处 65mm
平直段(起点距护轨端部1138mm) 42mm +3、-1mm
动程 152mm
框架尺寸 尖轨尖端后2936mm 1515mm
辙叉轮缘槽 辙叉心尖端至辙叉心宽50mm断面间 46mm +3、-1mm
护轨与基本轨高差 12mm
尖轨非工作边与基本轨工作边最小距离 65mm -2mm
尖轨跟端轮缘槽宽度 直尖轨 84mm
曲尖轨 84mm
岔枕间距 第1~2位间 470mm ≦20mm文章源自轨魅网-https://www.guimei8.com/7878.html

1~41位枕垂直于直股,45~65位枕垂直于辙叉角平分线,42~44位逐渐扭转垂直于辙叉角平分线。

第2~5位间 480mm
第5~6、18~20、22~28位间 530mm
第6~7位间 615mm
第7~8、39~40位间 546mm
第8~11、30~31、33~39位间 550mm
第11~17位间 555mm
第46~47位间 552mm
第17~18、21~22、29~30、32~33、47~49、51~53、54~55枕间 520mm
第49~51位间 500mm
第53~54位间 511mm
第55~64位间 575mm
第20~21位间 527mm
第40~46位间 545mm
第28~29位间 536mm
第31~32位间 547mm
尖轨与基本轨高差 尖轨顶面宽50mm及以上断面处 尖轨高于基本轨顶面 不得低2mm及以上
尖轨顶面宽50mm及以下断面处 尖轨低于基本轨顶面 不得高2mm及以上
联零配件 滑床板磨耗 ≦3mm
轨撑与轨头下颚或与挡肩离缝 ≦2mm
护轨基本轨与台板间隙 ≦2mm

3 尖轨降低值

断面 降低值 位置(距尖轨尖距离mm)
0 23 0
5 14 210
20 3 839
50 0 2097
70 0 2937
文章源自轨魅网-https://www.guimei8.com/7878.html
