电缆全程对地及线间绝缘测试方法

一、电缆全程对地绝缘:

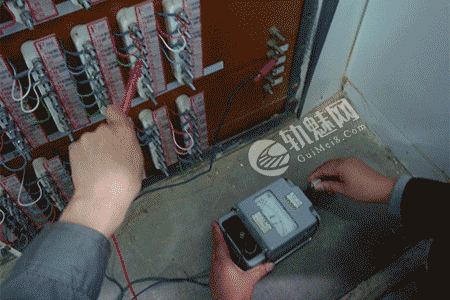

测试正在使用中的的电缆绝缘时,用500V兆欧表进行测试。将兆欧表的接地端接地,另一端接正在使用中的电缆端子,用120r/min的速度摇动手柄,测得的数值为电缆对地绝缘。大站全程对地绝缘应在0.5MΩ以上,小站全程对地绝缘应在1MΩ以上。测试前应撤除防雷地线。

二、电缆线间绝缘测试:

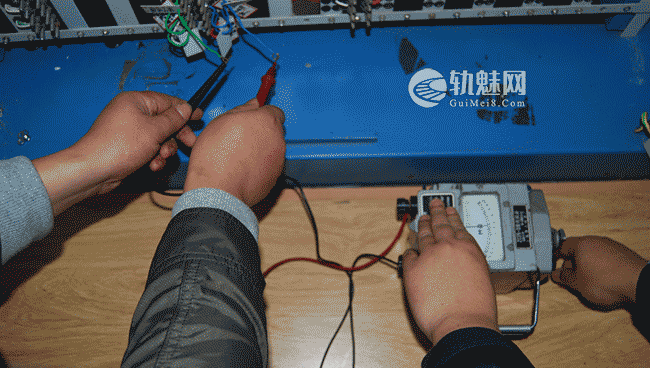

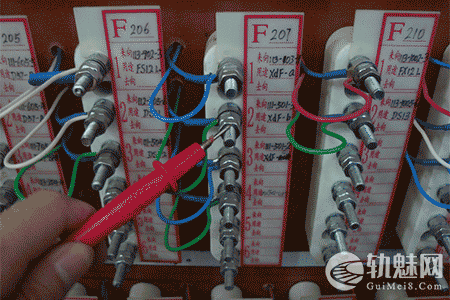

电缆线间绝缘:表笔分别与被测试电缆可靠连接。用120r/min的速度摇动手柄,测得的数值为电缆线间绝缘。

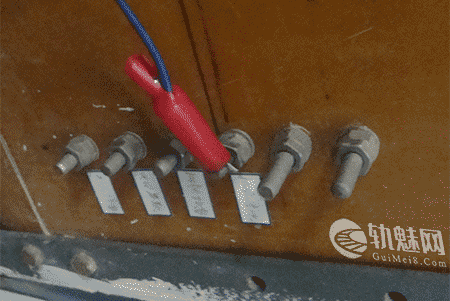

注意:测试对地绝缘时,要进行校表,就是把接地端接地后,另一端也接地,如果摇动兆欧表时数值为零,说明兆欧表良好,否则说明兆欧表坏。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄢󠄞󠄡󠄦󠄡󠄞󠄨󠄧󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
