一、轨道电路分路残压测试:

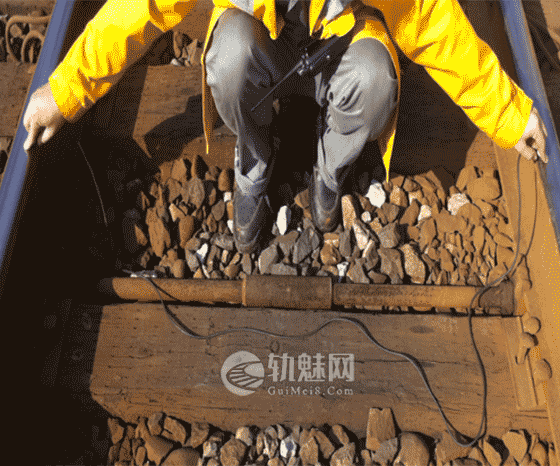

1.25HZ轨道电路用0.06Ω标准分路电阻线在轨道电路送、受电端轨面上分路时,轨道继电器(含一送多受的其中一个分支的轨道继电器)端电压:旧型应不大于7V;97型应不大于7.4V,其前节点断开。用0.06Ω标准分路电阻线在轨道电路送、受电端轨面上分路时,电子接收器(含一送多受的其中一个分支的电子接收器)的轨道接收端电压应不大于10V,输出端电压为0V,其执行继电器可靠落下。文章源自轨魅网-https://www.guimei8.com/11388.html

2.JWXC-2.3型交流闭路式驼峰轨道电路,用0.5Ω标准分路电阻线在轨面上分路时,轨道继电器的直流电流:线圈并联时,不大于110mA,线圈串联时不大于56mA,继电器可靠落下,缓放时间不大于0.2s。文章源自轨魅网-https://www.guimei8.com/11388.html

 二、分路不良轨道电路测试:

分路不良区段测试方法:轨道电路区段分路残压值,在轨道电路区段最不利处的车轮辗压点,采用“定压分路测试器”进行测试,测试压力为24.5KN(压力显示33.3MPa)。测试残压值超标,应测试除锈后的分路残压值。文章源自轨魅网-https://www.guimei8.com/11388.html

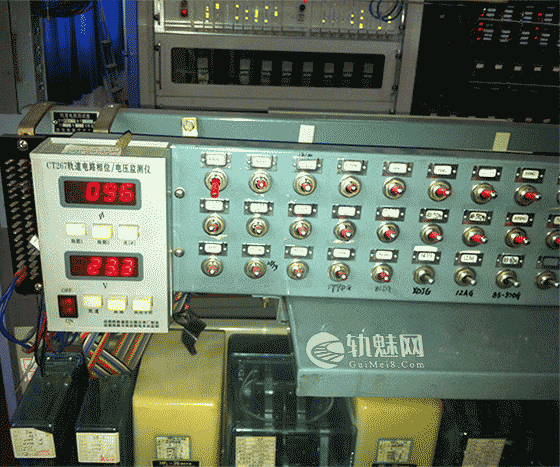

轨道电路分路残压测试方法

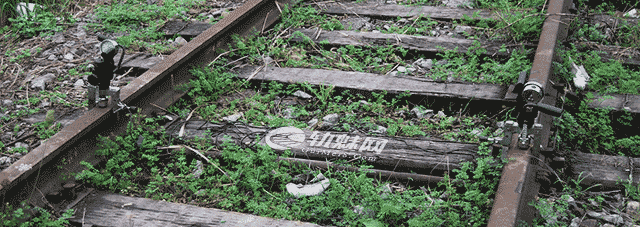

定压分路测试器”进行测试

文章源自轨魅网-https://www.guimei8.com/11388.html

 1

注意

内容涉及标准可能存在废止的情况,请实际操作中勿采用,本文仅提供知识参考思路!若有错误,请留言指正,也希望这些知识点可以帮到你!
