一、人工标注轨枕编号

轨枕编号排列规则

为严格按照轨检小车设计方案作业,提高现场作业精准率,需对枕木进行编号,推行零级或超一级轨检小车作业时,必须在每百米初始点打点标记。文章源自轨魅网-https://www.guimei8.com/12716.html

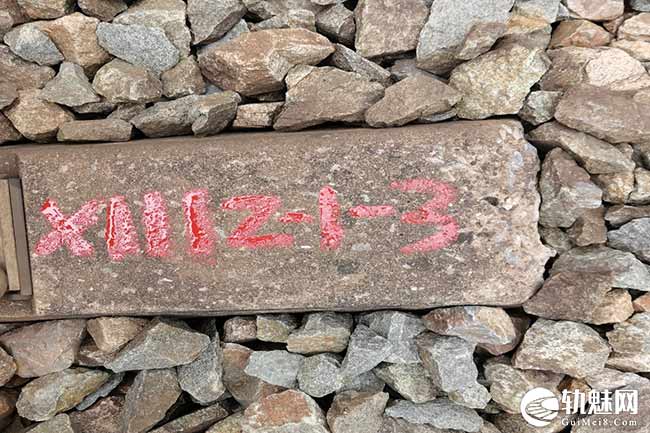

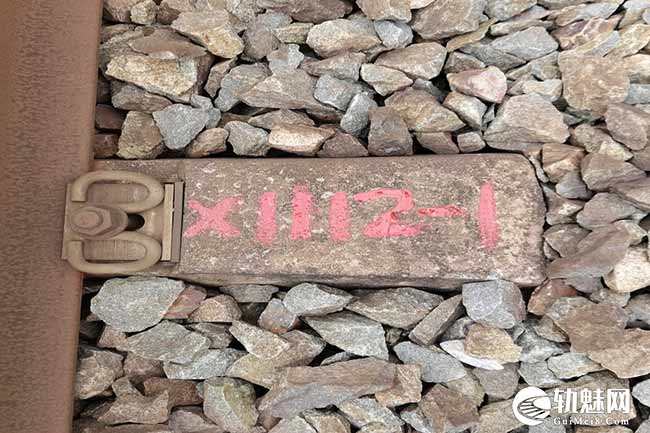

为便于现场作业查找及后续改道作业重复利用,应在轨枕显著位置用油漆进行编号,轨枕编号统一书写在线路外股轨枕头上。轨枕编号准确无误、字迹清晰,杜绝重号、跳号。

轨枕编号排列规则说明:按小里程往大里程方向排列,在推行轨检小车时,用油漆对每百米处的初始枕木进行编号,例如下行1111+400处初始枕木编号X1111-4,下行1111+500处初始枕木编号X1111-5…..,依次至下行1112+000编号为X1112-0,下行1112+100编号为X1112-1…..文章源自轨魅网-https://www.guimei8.com/12716.html

根据轨检小车资料分析,对需要精调地段按每100米进行枕木编号,例如京广下行1111+400开始编号,初始编号定为X1111-4-1,后续依次编号X1111-4-2, X1111-4-3, X1111-4-4, X1111-4-5, X1111-4-6…..至下一个整百米处( X1111-5-1….. ),依次对线路枕木进行编号。文章源自轨魅网-https://www.guimei8.com/12716.html

二、轨检仪检查线路

2.1通过分析轨检车动态检测数据,对轨距TQI不良地段利用0级或超一级轨检仪对线路进行检查,编制轨距精调方案。文章源自轨魅网-https://www.guimei8.com/12716.html

(1)采用0级或超一级轨检仪对轨道进行平推检测,采集原始数据,每一公里单独创建文件进行检测,考虑轨向及轨距递减因素,测量数据应搭接20m。文章源自轨魅网-https://www.guimei8.com/12716.html

(2)上道检查前对仪器进行标定,同时携带道尺对轨距进行复核,确保仪器精度。文章源自轨魅网-https://www.guimei8.com/12716.html

(3)检查时要认真核对检查起始里程,检查过程中严格执行仪器操作要领,匀速前进,防止数据发生跳动,认真观察显示屏,确保仪器工作正常,保证检测数据准确性。文章源自轨魅网-https://www.guimei8.com/12716.html

(4)轨检仪检查线路,出现错误时及时做好记录,以便在编制方案中进行标注及调整。文章源自轨魅网-https://www.guimei8.com/12716.html

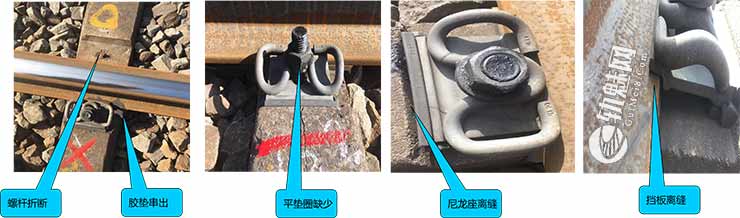

2.2左右股逐个调查尼龙座、轨距挡板的状态,尼龙座与轨枕挡肩、轨距挡板与轨底离缝,胶垫失效、偏斜,扣件歪斜、螺杆折断等情况。文章源自轨魅网-https://www.guimei8.com/12716.html

[培训课件]普速铁路轨距精调作业指导书文章源自轨魅网-https://www.guimei8.com/12716.html

2.3对需整正的尼龙座离缝、胶垫压溃、偏斜、轨距挡板离缝、螺帽、平垫圈缺少等病害统一标准进行现场标划。文章源自轨魅网-https://www.guimei8.com/12716.html

  • “—”代表尼龙座、扣板离缝、扣件歪斜;
  • “二”代表尼龙座、扣件失效,需更换;
  • “ⅹ”代表胶垫歪斜;
  • “ⅹⅹ”代表胶垫压溃失效,需更换;
  • “〇”代表螺杆折断需改锚

2.4按照规范表格记录现场病害类型、数量,统计工作量及作业时需要携带的材料。文章源自轨魅网-https://www.guimei8.com/12716.html

三、编制轨距精调方案

通过对轨检小车原始数据进行分析,确定好需要进行轨距精调的作业地段,并根据左右股轨向来确定精调方案。不同地段选取轨向较好的一股为基准股。文章源自轨魅网-https://www.guimei8.com/12716.html

四、实施人工精调

4.1 机具、材料准备

作业机具:主要有电子道尺、改道器、起拨道器、内燃扳手、撬棍、手锤、活口扳手、丁字扳手、刷子、轨温表、20m弦线、钢板尺等。作业负责人对机具安全性能进行检查(重点对电子道尺进行校核),禁止状态不良机具上道作业。文章源自轨魅网-https://www.guimei8.com/12716.html

作业材料:包括胶垫、螺帽、平垫圈、弹条、尼龙座、挡板、长效油、油漆等,清点所需携带材料的型号及数量。文章源自轨魅网-https://www.guimei8.com/12716.html

4.2 人员准备

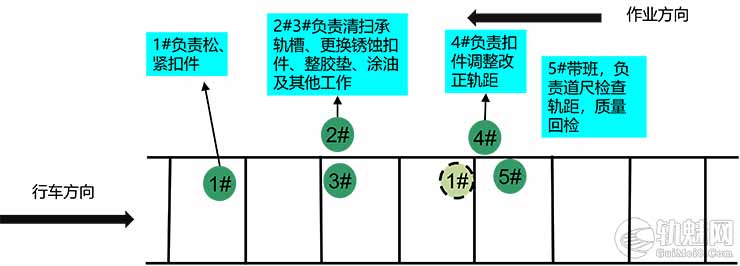

作业人员:由5人组成:1#人员负责松卸扣件及后续复紧工作。 2#、3#人员负责清理承轨槽,整正胶垫,更换扣件,对松开的螺杆涂油。 4#人员负责调整尼龙座、轨距挡板并使用改道器调整轨距至标准值(逐枕改道应每枕卡一处轨距)。5#人员(作业负责人)使用道尺量轨距,全面检查胶垫、离缝状态。文章源自轨魅网-https://www.guimei8.com/12716.html

[培训课件]普速铁路轨距精调作业指导书文章源自轨魅网-https://www.guimei8.com/12716.html

4.3 调整基准股

直线段以轨道检查仪检测数据确定基准股,曲线单元以曲上股为基准股。必须对基准股轨下胶垫窜出、压溃、歪斜、缺失,尼龙座、扣板、弹条缺少、锈蚀、不密贴等问题进行调整。文章源自轨魅网-https://www.guimei8.com/12716.html

4.4 现场标画

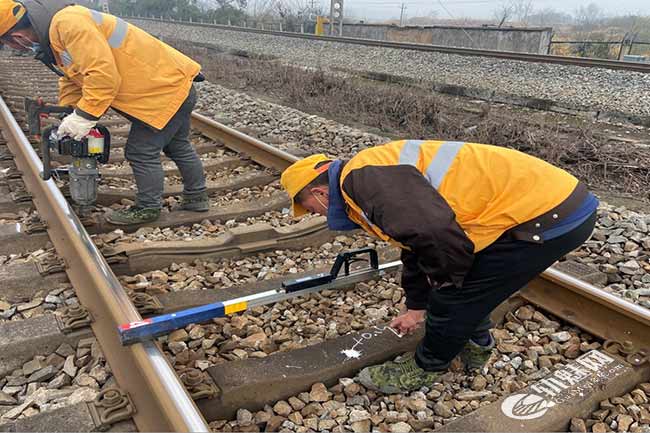

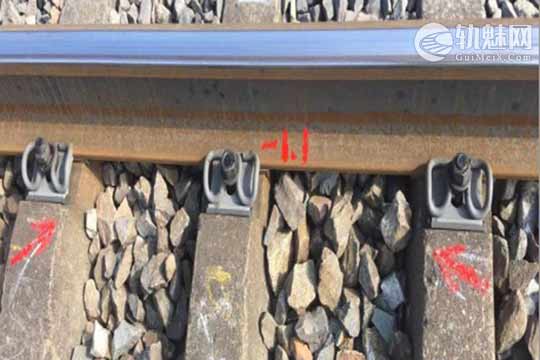

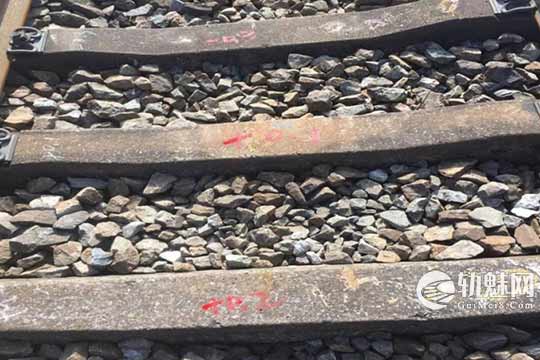

每根轨枕检查1尺,并将量取的数值(读数精确到小数点后一位) 标注在轨枕上,超限轨距写在钢轨底部。对于检查出的轨距或变化率超限地段,用撬头、撬尾标记示意。文章源自轨魅网-https://www.guimei8.com/12716.html

4.5 松卸扣件

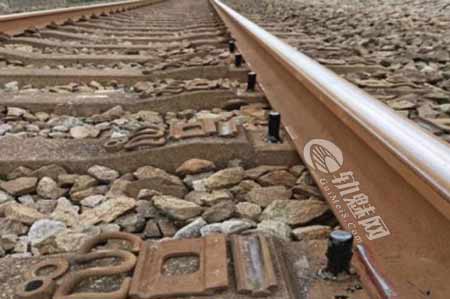

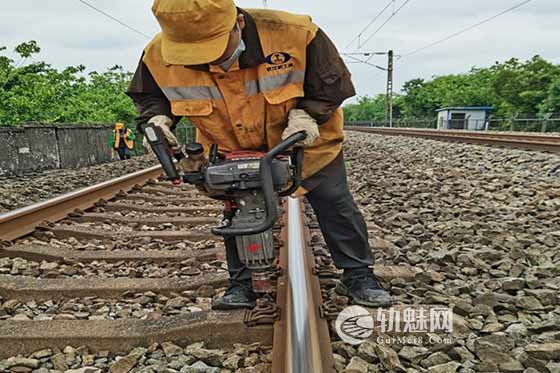

严格执行无缝线路作业纪律,使用内燃螺丝机松开改道橇内里外口扣件,遇长大橇时不得连续松开5个以上轨枕,具体应根据轨温情况确定,防止发生胀轨。文章源自轨魅网-https://www.guimei8.com/12716.html

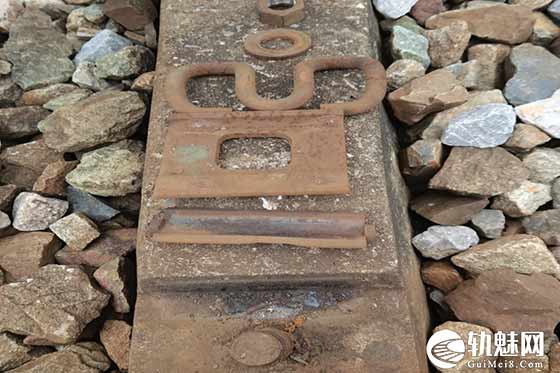

遇严重锈蚀的螺帽,内燃螺丝机无法正常松卸时,使用呆口扳手进行松卸,确保改道橇内扣件全部可以拆除,人工拆卸里、外口扣件(包括螺帽、平垫圈、弹条、轨距挡板、挡板座等)。文章源自轨魅网-https://www.guimei8.com/12716.html

4.6 清扫承轨槽

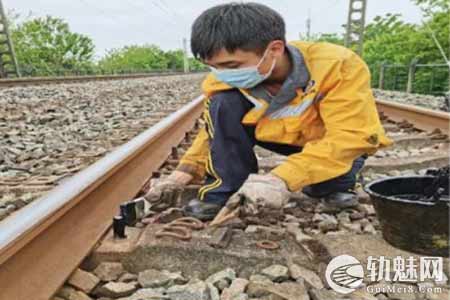

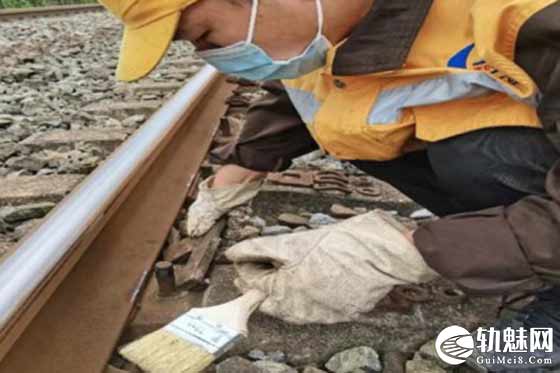

扣件拆除后,使用毛刷、扁铲对承轨槽脏污进行全面清扫,避免出现尼龙座、扣板夹杂灰尘。注意清理承轨槽、尼龙座与挡肩间积尘和遗留的螺杆改锚浆片(影响尼龙座安放)。文章源自轨魅网-https://www.guimei8.com/12716.html

4.7 螺杆涂油

承轨槽清扫之后,对螺杆进行涂油,要求油脂涂抹“均匀、饱满、全面”,螺杆根部一定要涂抹到位,钢轨顶面不得沾染油脂。文章源自轨魅网-https://www.guimei8.com/12716.html

4.8 安装扣件、调整轨距

根据轨距调整量,调整安装不同型号的尼龙座、轨距挡板。轨距调整量在2mm以内以调整尼龙座为主;调整量大于2mm时,调整轨距挡板及尼龙座,尽量以调整尼龙座为主。同步整理、更换歪斜、压溃的轨下胶垫。文章源自轨魅网-https://www.guimei8.com/12716.html

[培训课件]普速铁路轨距精调作业指导书文章源自轨魅网-https://www.guimei8.com/12716.html

安装扣件时,应根据轨距调整方向,预留安放改道器位置,实行“隔三留一”。为确保改道橇头轨距调整到位,改道橇头往橇内方向第三根轨枕必须预留放置改道器位置。螺栓未紧固前,改道器必须保持工作状态,不得脱离,防止轨距发生变化文章源自轨魅网-https://www.guimei8.com/12716.html

列车通过后对钢轨进行碾压,会造成钢轨往外移动,使轨距变大。必须做到轨距挡板与轨底边、轨距挡板与尼龙座、尼龙座与挡肩(承轨槽斜面)相互密靠(严禁随意垫片,必须通过不同型号的尼龙座、轨距扣板进行调整);尼龙座顶面低于轨枕面3mm,说明尼龙座完全落槽。文章源自轨魅网-https://www.guimei8.com/12716.html

扣板、尼龙座使用方法

利用轨距挡板及尼龙座调整轨距,目前尼龙座型号:2-4#、2-6#、2-8#及特制尼龙座(3-3#、1-5#);轨距挡板型号:6#、10#。文章源自轨魅网-https://www.guimei8.com/12716.html

[培训课件]普速铁路轨距精调作业指导书

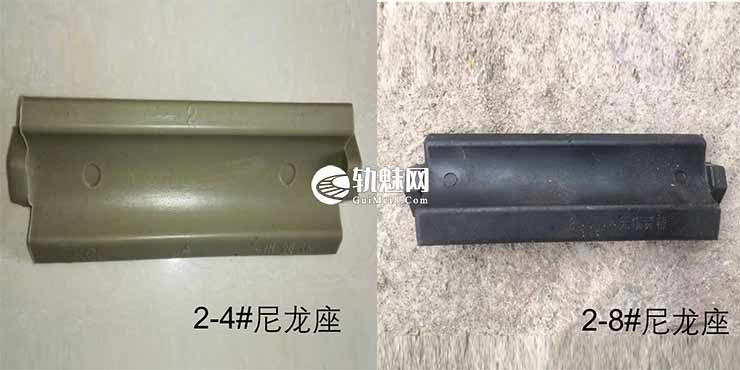

2-4#尼龙座尺寸,薄厚面倒换之后产生2mm调整量。2-8#尼龙座尺寸,薄厚面倒换之后产生6mm调整量。

[培训课件]普速铁路轨距精调作业指导书

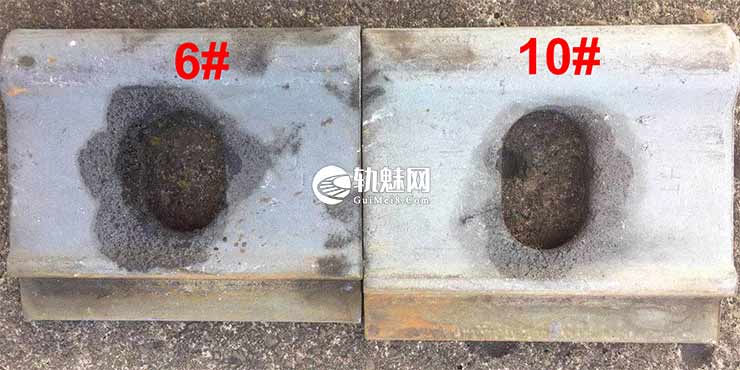

6、10#轨距挡板对比,互换之后产生4mm调整量

4.9 作业回检

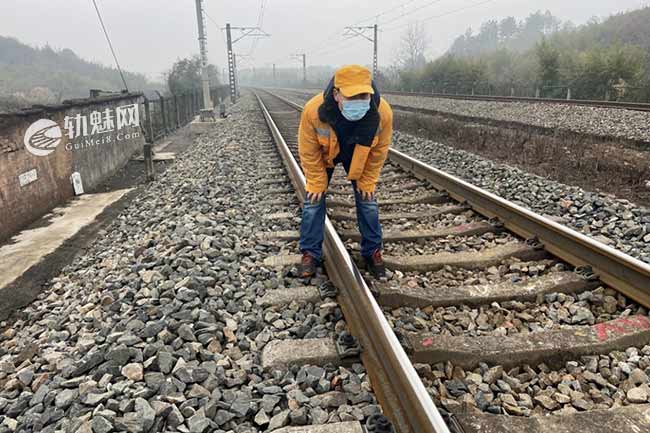

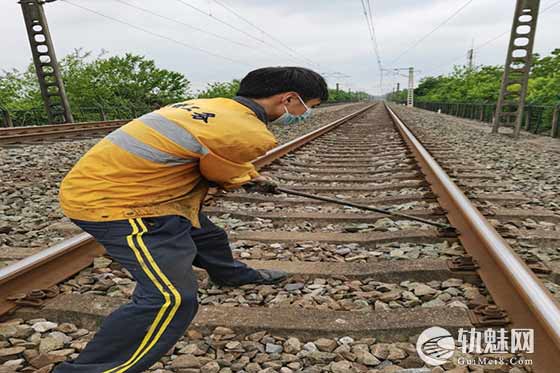

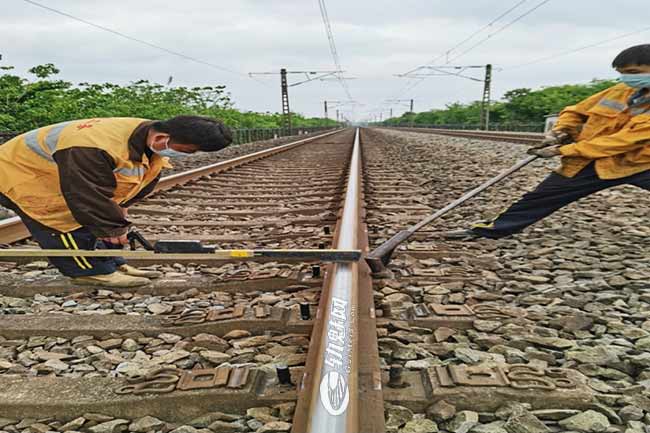

作业完毕,由带班负责人对当日作业地段轨距、轨向及结构状态逐根轨枕进行复核回检,质量不达标的及时进行返工。对方向变化情况进行目测,必要时使用弦线精确测量。轨距精调作业按照标准轨距1435mm(±0.5mm)、中间0过渡,轨距变化率按照不大于1‰控制,作为验收标准。文章源自轨魅网-https://www.guimei8.com/12716.html

4.10 作业要求及安全注意事项

4.10.1 作业要求

①轨距精调必须使用改道器,严禁使用大锤敲击钢轨。文章源自轨魅网-https://www.guimei8.com/12716.html

②必须更换失效胶垫。胶垫压溃失效后,会导致钢轨“内倾外倒”,特别是在曲线下股,胶垫成段压溃,会导致轨距成段不良,如不更换胶垫,现场勉强改道,过车后轨距易产生变化。文章源自轨魅网-https://www.guimei8.com/12716.html

③尼龙座与轨距挡板的更换顺序。作业过程中根据调整量大小,优先考虑调换尼龙座,若不满足再考虑调换轨距挡板。文章源自轨魅网-https://www.guimei8.com/12716.html

④外观方面。扣件、轨底、轨枕面无散乱石砟及其它杂物。文章源自轨魅网-https://www.guimei8.com/12716.html

4.10.2 安全注意事项:

①复线地段需要跨线时,由现场防护员进行联控确认无车后,执行“手比、眼看、口呼”集中跨线,严禁无防护的情况下单人随意跨线。文章源自轨魅网-https://www.guimei8.com/12716.html

②本线封锁,邻线来车时,作业人员停止作业,站在本线钢轨外侧面向列车方向(1#螺栓机手在道心扶稳螺栓机),立岗接车。待列车通过作业地点后继续作业。文章源自轨魅网-https://www.guimei8.com/12716.html

③改道时,作业负责人要掌握轨温情况,严格落实无缝线路作业要求,不超松超卸扣件。文章源自轨魅网-https://www.guimei8.com/12716.html

文章来源:文章源自轨魅网-https://www.guimei8.com/12716.html

原文名称:轨距精调作业指导书文章源自轨魅网-https://www.guimei8.com/12716.html

作者信息:武汉桥工段 2022年4月文章源自轨魅网-https://www.guimei8.com/12716.html
