60kg/m钢轨18号单开道岔转辙机安装图 CZ2545

1 技术要求

1.本图为ZYJ7型电液转辙机在60kg/m钢轨18号道岔上的安装,转辙机装在道岔直线一侧(左侧).若转辙机装在侧线一侧,则按本图对称布置,其零件不变;

2.安装前要检查工务部分是否符合道岔有关技术要求后方可安装电务设备;󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄤󠄞󠄡󠄠󠄠󠄞󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

3.密贴调整杆,连接杆,尖端杆应垂直于直股基本轨;󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄤󠄞󠄡󠄠󠄠󠄞󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

4.各杆件连接要顺平,无别卡现象,连接销置入或退出容易,不用手锤强行敲击;󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄤󠄞󠄡󠄠󠄠󠄞󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

5.各部绝缘安装正确,不遗漏,不破损.各部螺栓应紧固并达到规定的紧固力矩,调整杆件螺纹应露出螺母外的余量不小于10mm.当紧固螺栓有防松装置时,防松盖作用应良好,开口销齐全,并按标准角度劈开.各可动部分动作灵活,不卡,不别劲.旷动量不超过规定的标准;󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄤󠄞󠄡󠄠󠄠󠄞󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

6.本安装图油管采用槽钢防护和走地面方式,因跨距较大,中间须设支承;在油管出入槽钢处用胶管防护并留有余量,以减缓振动受力,油管弯曲半径不小于150mm;󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄤󠄞󠄡󠄠󠄠󠄞󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

7.安装完毕应保证道岔在定位或反位时,尖轨之一必须密贴基本轨.在第一拉杆接头铁处,尖轨与基本轨间有4mm及其以上间隙时不得锁闭道岔或接通表示;󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄤󠄞󠄡󠄠󠄠󠄞󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

2 转辙机安装图

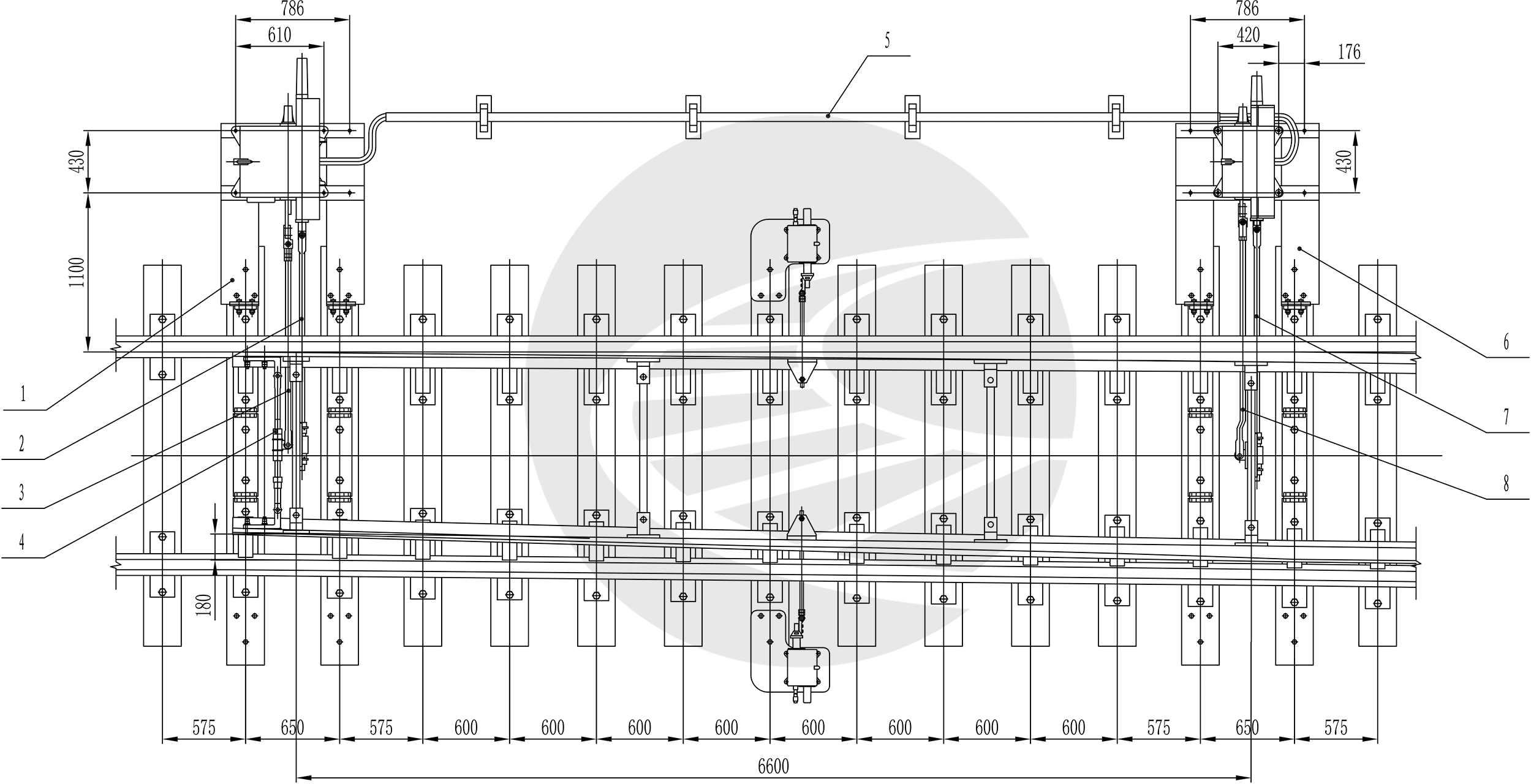

60kg/m钢轨18号单开道岔(CZ2545)ZY(J)7转辙机安装布置图 图号S0413.0

3 配置表

序号 代号 名称 数量
1 S0413.1.1 主机托板 1
2 S9139.4 GTM型密贴调整杆 1
3 S0413.1.3 GL型连接杆 1
4 S0413.1.4 GA型尖端杆 1
5 S0413.1.5 油管托栾 1
6 S0413.2.1 付机托板 1
7 SO413.2.2 GTM型密贴调整杆 1
8 S0413.2.3 G型连接杆 1
