信号室外配线及导通施工作业指导书

1 适用范围

适用于各种铁路信号工程信号室外配线及导通施工。

2 作业准备

2.1 应在开工前组织技术人员审核施工图纸,澄清有关技术问题,熟悉规范和技术标准。

2.2 会同设备管理单位和监理单位确定工法和工艺要求。

2.3 制定施工安全保证措施、应急预案。对施工人员进行技术交底,对参加施工人员进行上岗前技术培训,考核合格后持证上岗。

3 技术要求:

3.1 信号室外配线及导通施工应符合设计要求和现行验收标准的规定;并严格按照设计图纸、技术交底进行施工,保证配线准确、满足工艺要求。

3.2 及时联系设备管理单位和监理单位人员随工检验签字认可,所有产品合格证明、测试、检验记录等技术文件做好签认归档。

3.3 标准明确,依照施工要求进行操作。

4 施工程序与工艺流程

信号室外配线及导通施工作业指导书

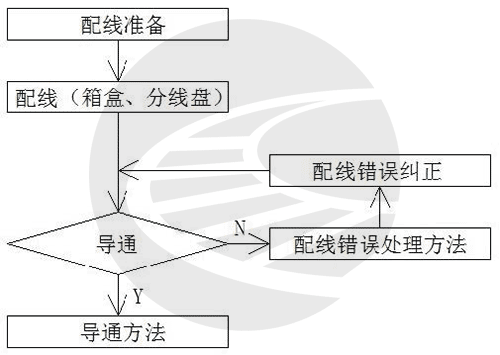

图1 室外配线及导通工艺流程

5 施工要求

5.1 配线准备

1.配线前,应复核配线图,发现错误应作记录,报技术人员。

2.变压器箱配线前卸下端子座板;

配线之前按芯组分线,完成电缆摇测编号。

5.2 配线

1.变压器箱(XB-1 XB-2)配线

1)电缆芯线分线从变压器箱右侧开始,每根电缆内护套的根部,用扎带绑扎3~

4 道分出备用芯线,并撸直,按最远端子留够长度,缠绕成直径约为15mm~20mm 左右的螺旋圈,整齐地围在本根电缆的根部;

2)备用芯线整理后,接着用扎带绑线向上绑约距箱底100mm 左右,然后芯线应绑一横把,预留足够的备用量,在按照配线图向所上端子分线,靠近箱壁的端子为奇数,靠近设备一侧的为偶数。

3)电缆分好后,进行粗绑横把,按配线图端子号正确分线,扎带细绑,每绑到芯线要上的端子,便对准端子分出该芯线,依次边绑边分,绑线整齐,不交叉,然后恢复卸下的端子板。

4)分好的芯线按要求统一留取长度(能够做3 次线环)制环。

2.方向盒(HF-7 HF-4)配线

1)对主、副管电缆进行理顺、绑扎(高出胶面50-60mm)、分组。

2)方向盒的配线应先主管、后副管,主管配线时,把备用芯线理出,将备用芯线撸直留够长度。然后,按照配线图对应配线端子依次分芯线。主管电缆芯线按3个线环的长度留余量。统一制环上端子。备用芯线在盒中心盘成弹簧状竖圈整齐放置。

3)副管的配线,副管出胶面50mm 处绑扎一道,分出备用芯线后再绑一道(备用芯线全做成竖弹簧状放置在本电缆周围)。根据配线图从两边进行分线,由最多芯线的副管开始分,用扎带绑扎,每隔一个端子绑一道,至所上的端子抽出相应的芯线,绑至下一个端子抽出第二根芯线。注意:抽出的芯线一定要对准所要上的端子,依次类推,即使空位端子(不接线)也要绑一道,当绑至下一根副管电缆时,将两根电缆合并成一把(此步骤初绑时应完成)继续绑把、分线,直至绑完一周,使绑出线把为一个完整的圆圈状,配线核对无误后,在线把的上方将芯线统一留130mm 的长度剪断,统一制环。

3.终端电缆盒(HZ12 HZ24)配线

HZ12、HZ24 引入主副两根电缆的终端盒(HZ12 只有一根),先进行主管电缆配线,HZ12 、HZ24 主管电缆配线与HF 型方向盒相同,HZ24 副管电缆是沿盒边缘分线,数字电缆端头弯成鹅头状,普通电缆可绕成弹簧状。

4.分线盘端子配线

1)把分线盘的电缆排列整齐,用铭牌标明每根电缆型号、用途、长度及备用芯线数。

2)电缆塑料护套上面一小段竖把绑扎,芯线分散撸直。分出备用芯线留够长度,备用芯线全做成竖弹簧状放置在本电缆周围。然后从左至右绑扎大横把,并顺序分出支线把,竖直线把应绑的挺直均匀,贴近固定端子板的角钢,竖直把绑至该芯线所上的端子上分出芯线,预留3 个线环的长度(150mm)后进行配线。

5.3 导通

1.导通方法

当室外各种箱、盒配线全部完成后,在未装上设备之前,按照配线图,从分线盘向室外各种控制对象进行一次全面导通,这样可以同时检查电缆所经过的各个箱、盒之间的配线是否正确,电气特性是否良好。这种导通一般采用两种方法:一是送电导通法,从信号楼分线盘处,按照配线图的顺序送电(交流24V 或220V),室外用对讲机通知室内送电,用万用表(交流挡)或灯泡去测量相应端子有无电,有电则配线正确,无电则有错,及时纠正。另一种方法是由室内通知室外,将所测的箱盒有关端子进行暂时人工短路,而在室内分线盘处用万用表(电阻挡)按配线图测量相应端子的电阻值。阻值很小,说明配线正确,否则就有错。就以上两种方法按照配线图依次导通。导通时应从远端的方向盒开始,如有错误可以往站内方向检查,查出原因,进行修改,并核对图纸。

2.配线错误处理方法

导通中配线错误,应及时纠正。纠正错误的方法:一是在室内分线盘送电(两根电缆芯线:一根为导通回线,另一根则是需要导通的芯线),通知室外人员导通回线是那一根后,室外人员就用万用表或灯泡在本箱盒内查找。二是室外人员把需要导通的两根芯线用短路线短路。室内用相同的方法在分线盘芯线中查找(万用表)。

6 劳动组织

每班组配备工长1 人、质检工程师1 人,技术员2 人,信号工2 人,兼职安全员1 人(遇营业线施工须配专职安全员2 人),由施工企业正式职工担任。根据工程情况配备若干劳务工人,配备比例不大于1(正式工):4(劳务工)。

7 材料要求

各种规格螺母、垫片绑扎带准备充分,及时到位。

8 设备机具配置

兆欧表一块,万用表4 块,信号工专用工具4 套,对讲机6 台。

9 质量控制及检验

作业时,按照下列标准进行质量控制;每道工序完成后,质检员按照下列要求进行检验。

9.1 配线后制环,剥线时注意不要损伤芯线。制环时是左手大拇指甲顶在离线皮2mm~3mm 处,右手将线端向左拉,使其在指拇处与线身约120°角,左手食指放于裸线右侧,右手将线头做圆形带动裸线形成半圆时,慢慢向下弯,线环便渐渐形成,剪去圈尾,线环便成了。

9.2 上端子线环的方向应与螺母拧紧的方向一致。电缆芯线制环环尾不可留得太长,以防压脖。线环与线环之间必须有合适的垫片,线环根部的塑料护套不得塞入两垫片之间,塑料护套也不应太短。线环大小应比端子螺杆直径大1mm~2mm,插入适中。

9.3 上线环之前,应首先充分紧固螺杆的根母。

9.4 上万可端子的线不能有毛刺,线头不能过长或短(5~7mm)。

9.5 方向盒的端子排列,应面向站内方向以对应时钟1 点的位置为1 号端子。

HZ12、HZ24 端子排列规定从基础开始,顺时针方向依此编号。端子编号正确,配线与配线图一致,电缆绝缘良好。

9.6 在配线后,应该进行配线图与配线颜色的比对以及对箱盒进行整理。导线时,要按图导线,导线要准确,以及做记录。严格按照施工工艺及流程进行施工。

10 安全及环保要求

10.1 室外配线及导通施工强制执行《铁路通信、信号、电力、电力牵引供电工程施工安全技术规程》。

10.2 在营业线施工,在车站运转室及作业面设设驻站防护员和专职防护人员进行防护,列车通过时作业人员及工具及时下道避车。

10.3 作业完毕及时清理现场,及时回收废弃物妥善处理以免污染环境。

文章来源:

《电务工程施工作业指导书(信号工程)》中铁六局集团有限公司 2013年12月北京
