营业线过渡施工施工作业指导书

技术交底评论73

1 适用范围

适用于车站信号联锁系统、区间自动闭塞、TDCS、CTC 调度集中系统等营业线过渡施工。文章源自轨魅网-https://www.guimei8.com/17584.html

2 作业准备

2.1 过渡施工前组织技术人员认真审核施工图纸及查阅既有图纸,绘制施工过渡图报请设计签认。文章源自轨魅网-https://www.guimei8.com/17584.html

2.2 编制过渡施工方案,办理过渡施工方案、施工计划审批手续;签订安全协议;LKJ 数据资料按有关规定提报相关单位,确保数据的准确性。文章源自轨魅网-https://www.guimei8.com/17584.html

2.3 进行现场调查,收集相关资料数据,复核方案的可行性及实施性,完善过渡方案及过渡图。文章源自轨魅网-https://www.guimei8.com/17584.html

2.4 组织进行施工点前平推检查,检查、落实劳力、机具、仪器、设备、安全措施等逐项施工准备情况。文章源自轨魅网-https://www.guimei8.com/17584.html

2.5 召开施工预备会,做好人员安排及材料机具安排;对施工人员进行技术交底。文章源自轨魅网-https://www.guimei8.com/17584.html

2.6 对倒接的设备应做好标识,并保证准确。文章源自轨魅网-https://www.guimei8.com/17584.html

3 技术要求

3.1 本着节约成本,尽量做到永临结合,尽量在既有和新建信号设备上做过渡;文章源自轨魅网-https://www.guimei8.com/17584.html

单纯因过渡工程增加的信号设备施工应满足设计要求,符合《铁路信号工程施工质量验收标准》及《铁路信号施工技术指南》要求。文章源自轨魅网-https://www.guimei8.com/17584.html

3.2 车站联锁设备终端显示器上信号复示器与室外信号机显示含义应一致,轨道电路状态与运转室终端显示器上应相符,道岔定反位与运转室终端显示器上表示应相符,操作道岔时室外动作应与室内一致,场联电路及自闭结合电路等试验结果应符合设计要求。文章源自轨魅网-https://www.guimei8.com/17584.html

3.3 区间自动闭塞设备的轨道电路、信号机显示状态应符合设计要求,轨道电路发送设备的信号发送状态、接收设备的接收状态应与信号机轨道区段的状态相一致。文章源自轨魅网-https://www.guimei8.com/17584.html

3.4 每一步过渡工程在交付车站使用前都要按照标准设备联锁试验程序进行完整的试验。文章源自轨魅网-https://www.guimei8.com/17584.html

4 施工程序与工艺流程

4.1 过渡施工程序

1.室内过渡施工程序文章源自轨魅网-https://www.guimei8.com/17584.html

施工准备→封锁登记要点→施工命令下达→室内设备倒接、修改、配线→室内设备调试→室内电路模拟试验及测试→联锁试验→接管单位验收检查→消点开通文章源自轨魅网-https://www.guimei8.com/17584.html

2.室外过渡施工程序文章源自轨魅网-https://www.guimei8.com/17584.html

施工准备→封锁登记要点→施工命令下达→室外设备倒接、修改、配线→室外设备调验→联锁试验→接管单位验收检查→消点开通文章源自轨魅网-https://www.guimei8.com/17584.html

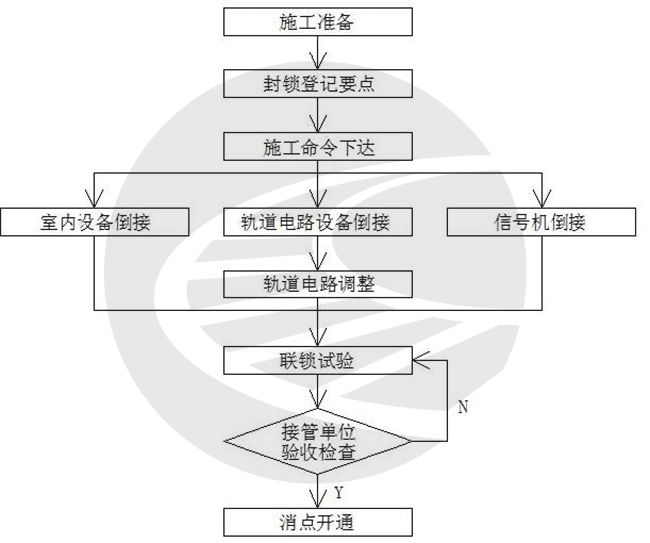

3.区间自动闭塞封锁开通施工程序文章源自轨魅网-https://www.guimei8.com/17584.html

施工准备→封锁登记要点→施工命令下达→室内外设备倒接→轨道电路调整→联锁试验→接管单位验收检查→消点开通文章源自轨魅网-https://www.guimei8.com/17584.html

4.2 过渡施工工艺流程

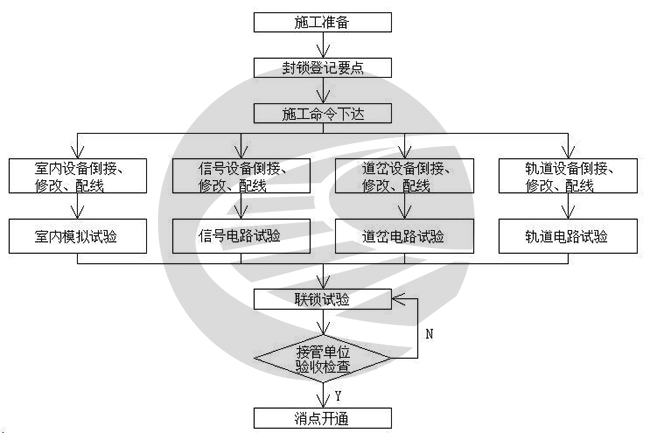

1.车站联锁系统过渡封锁开通工艺流程文章源自轨魅网-https://www.guimei8.com/17584.html

5 施工要求

5.1 封锁施工准备

1.封锁前应具备的条件文章源自轨魅网-https://www.guimei8.com/17584.html

在施工过程中不得影响既有设备的正常运行,确保人身、设备安全。施工资料齐备,材料落实,人员到位。施工技术人员要根据过渡施工图认真核对,做到图实相符,保证设备拆除、安装、配线准确无误。过渡施工前应会同设备管理单位对室内外联锁进行试验、验收,特别是对修改部分要进行彻底试验。会同设备管理单位对室内外联锁进行试验、验收,各种结合电路的试验及到接口电路的查线摸底,确定拆除的既有信号设备和配线以及新增配线应标示清楚。文章源自轨魅网-https://www.guimei8.com/17584.html

LKJ 数据资料应按有关规定提报相关单位,确保数据的准确性。文章源自轨魅网-https://www.guimei8.com/17584.html

2.封锁计划提报文章源自轨魅网-https://www.guimei8.com/17584.html

工程竣工验收合格后,编制要点施工及开通方案,按照相应的程序上报监理、业主单位。文章源自轨魅网-https://www.guimei8.com/17584.html

须与车务、工务、电务、供电等施工配合单位联系,协商确定施工配合工作内容、时间等。文章源自轨魅网-https://www.guimei8.com/17584.html

每月5 日前,会同配合单位、车务站段编制次月月度施工计划,并按规定填写《月度施工计划申请表》。《月度施工计划申请表》由施工单位、配合单位和车务站段负责人签字、盖章后,于每月9 日前报铁路局路局主管业务处。文章源自轨魅网-https://www.guimei8.com/17584.html

5.2 过渡封锁登记要点

驻站联络员应在施工封锁前提前要点登记,接到施工命令后,驻站联络员通知施工负责人,由施工负责人发布开始施工命令。文章源自轨魅网-https://www.guimei8.com/17584.html

5.3 室内设备倒接

1.室内设备倒接包括配线修改、旧组合架拆除、新组合架就位、控制台电源屏设备更换、分线盘电缆倒接、电源线的接入等内容。文章源自轨魅网-https://www.guimei8.com/17584.html

2.施工过程中应优先进行分线盘电缆倒接、配线的修改,确保修改配线的准确性,为联锁试验争取时间。旧组合架拆除、新组合架就位等工作可在配线修改完成后进行,施工过程中注意不得损害新设备及既有还需使用的设备。文章源自轨魅网-https://www.guimei8.com/17584.html

5.4 室外设备倒接调试

1.信号机倒接文章源自轨魅网-https://www.guimei8.com/17584.html

信号机倒接包括新信号机就位、旧信号机拆除、利旧信号机配线倒接等内容。文章源自轨魅网-https://www.guimei8.com/17584.html

新就位的信号机不得侵入铁路建筑限界,安装符合设计要求。拆除旧信号机应确认,防止错拆、漏拆,在封锁点内无法拆除的信号机应及时打无效标。文章源自轨魅网-https://www.guimei8.com/17584.html

利旧信号机倒接配线应严格按照技术交底及标示进行倒接,倒接完成后向总指挥汇报,等待试验。文章源自轨魅网-https://www.guimei8.com/17584.html

2.道岔设备倒接试验文章源自轨魅网-https://www.guimei8.com/17584.html

道岔设备倒接包括利旧电转机配线倒接、新旧电转机更换、安装装置更换、利用既有的联锁控制新安装的道岔设备等内容。文章源自轨魅网-https://www.guimei8.com/17584.html

倒接要求准确、迅速,各部绝缘及铁配件安装正确,不遗漏,不破损。各种连接杆的调整丝扣余量,内外不得小于10mm。新安装转辙机的型号、规格应符合设计要求。文章源自轨魅网-https://www.guimei8.com/17584.html

3.轨道设备倒接试验文章源自轨魅网-https://www.guimei8.com/17584.html

轨道设备倒接包括利旧轨道箱盒配线倒接、新旧轨道设备倒接、旧绝缘拆除、新绝缘安装、轨道接续线安装更换等内容。文章源自轨魅网-https://www.guimei8.com/17584.html

倒接要求准确、迅速,新就位的各种轨旁设备任何部分均不得侵入限界。箱盒内配线应符合要求,不得有破损、老化和中间接头现象。新装绝缘的位置应符合相关规定,不宜出现死区段。在钢轨上安装的各种装置(轨距杆、各种连接杆)其绝缘部分的配件应齐全、完整无损,绝缘良好。钢轨引接线、道岔跳线及钢轨接续线的规格应符合相关规定及设计要求。文章源自轨魅网-https://www.guimei8.com/17584.html

电化区段施工时,在工务拆除“两横一纵”回流线前,检查确认牵引电回流连通。文章源自轨魅网-https://www.guimei8.com/17584.html

5.5 联锁试验

1.车站联锁系统文章源自轨魅网-https://www.guimei8.com/17584.html

1)首先逐一调整轨道电路设备,调整电压、极性、相位等;如果是移频轨道电路按照技术要求调整各项参数;进行短路试验,核对室内外一致性。文章源自轨魅网-https://www.guimei8.com/17584.html

2)轨道电路调整完毕,开始调整转辙设备,采用单独操控或室外手动操作进行调整,核对位置、开程、摩擦电流、2mm 锁闭、4mm 不锁闭、表示杆缺口等,并逐一断开表示接点,应使控制台道岔失去表示。文章源自轨魅网-https://www.guimei8.com/17584.html

3)转辙设备调试完毕后即可以排列进路,核对信号灯光显示,逐个信号机、逐个灯位核对,确保室内外显示一致。文章源自轨魅网-https://www.guimei8.com/17584.html

上述联锁项目调试、核对完毕后进行车站电码化、各种报警电路等的试验。文章源自轨魅网-https://www.guimei8.com/17584.html

2.自动闭塞系统文章源自轨魅网-https://www.guimei8.com/17584.html

首先逐一调整轨道电路设备,调整电压、各项移频参数;进行短路试验,核对室内外一致性;轨道电路调整完毕,在区间空闲状态下,当进站显示红灯时,如果系统为四显示自动闭塞制式,则进站外方第1、2、3、…N 架信号机应依次点亮黄灯、绿黄灯、绿灯、…绿灯;如果系统为三显示自动闭塞制式,进站外方第1、2、3、…N 架信号机应依次点亮黄灯、绿灯、绿灯、…绿灯;通过开放进站信号机及占压区间轨道电路,逐个信号机、逐个灯位核对信号机灯光显示,确保室外显示和室内送出条件一致。文章源自轨魅网-https://www.guimei8.com/17584.html

6 消点开通

施工结束后,施工负责人组织做好施工现场的清理检查工作,检查确认已经施工完毕,具备开通条件后,方可通知驻站联络员消点开通。文章源自轨魅网-https://www.guimei8.com/17584.html

安排值班人员值班。文章源自轨魅网-https://www.guimei8.com/17584.html

7 劳动组织

表1 车站过渡封锁开通人员配置文章源自轨魅网-https://www.guimei8.com/17584.html

序号 人员类型 人数 备 注
1 负责人 1
2 技术主管 1
3 技术员 3-5 根据过渡规模大小确定所需人数
4 驻站联络员 1
5 专兼职安全员 3-5 根据过渡规模大小确定所需人数
6 信号工 10-30 根据过渡规模大小确定所需人数
7 普工 20-50 根据过渡规模大小确定所需人数

表2 区间自闭封锁开通人员配置文章源自轨魅网-https://www.guimei8.com/17584.html

序号 人员类型 人数 备 注
1 负责人 2
2 技术主管 2
3 技术员 6
4 驻站联络员 2
5 专兼职安全员 3-5 根据站场规模大小确定所需人数
6 信号工 10-30 根据站场规模大小确定所需人数
7 普工 20-50 根据站场规模大小确定所需人数

8 材料要求

根据过渡封锁情况做好应急准备,各种备用材料器材应入所检测合格并符合设计要求。应急备用器材包括各种变压器、变阻器、隔离盒、备用电转机、继电器、阻容盒等。文章源自轨魅网-https://www.guimei8.com/17584.html

9 设备机具配置

表3 设备机具配置文章源自轨魅网-https://www.guimei8.com/17584.html

序号 设备机具 数量 备注
1 1.5kw 汽油发电机 2 台
2 轨道打眼电钻设备 4-6 套 根据轨道打眼工作量确定
3 客货小汽车 1-3 辆 装备用材料、器材,应急备用
4 小工具 10-30 套 根据信号工人数确定
5 道岔安装工具 3-10 套 根据道岔调试组确定
6 万用表 10-15 块 根据信号工人数确定
7 移频测试仪 2-4 台 按照室内 1 块,室外 1 块配置
8 兆欧表 2-4 块 按照室内 1 块,室外 1 块配置
9 通讯工具 10-30 个 根据作业分组情况确定

10 质量控制检验

为保证联锁电路绝对正确,要按照联锁表对进路进行选路排列、锁闭、开放信号、取消进路、正常解锁人工解锁试验以及敌对进路选排试验等。试验时不能漏掉任何细节。试验联锁应由有资质的专人负责实施,坚持持证上岗。实验完毕后应在联锁试验记录上签字。文章源自轨魅网-https://www.guimei8.com/17584.html

11 安全及环保要求

1 联锁试验严格执行《铁路信号联锁试验暂行办法》;施工严格执行《铁路通信、信号、电力、电力牵引供电工程施工安全技术规范》。文章源自轨魅网-https://www.guimei8.com/17584.html

2 施工人员应做好既有信号设备的查线摸底工作,查线摸底时严禁影响既有设备使用。文章源自轨魅网-https://www.guimei8.com/17584.html

3 须做好开通前的安全技术交底工作,安全技术交底应对照开通方案进行,必须明确开通范围、目的和开通次序,对既有设备和行车的影响范围及时间。交底必须填写交底记录,交底人与接受交底人共同签字确认。文章源自轨魅网-https://www.guimei8.com/17584.html

4 换装施工完成后,施工人员应对所进行的工作进行收尾检查,不得擅自离岗。开通命令下达后,听命令撤离现场,同时值班人员在规定地点上岗。文章源自轨魅网-https://www.guimei8.com/17584.html

5 须指定专人负责换装施工的单项及联锁试验。试验需有记录,试验人员将试验内容、结果记录在试验表格内,并签字确认。文章源自轨魅网-https://www.guimei8.com/17584.html

文章来源:文章源自轨魅网-https://www.guimei8.com/17584.html

《电务工程施工作业指导书(信号工程)》中铁六局集团有限公司 2013年12月北京文章源自轨魅网-https://www.guimei8.com/17584.html
