安装装置绝缘套管破损故障处置案例

一、正确处理程序

故障现象:某站内16DG发生红光带。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄢󠄢󠄞󠄨󠄢󠄞󠄢󠄤󠄨󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

查看集中监测:

1.4时47分49秒,列车出清16DG后滞留红光带。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄢󠄢󠄞󠄨󠄢󠄞󠄢󠄤󠄨󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

2.查看轨道电压曲线发现:4时47分50秒,16DG轨道电压由0V上升至6.98V,未恢复至调整值20.75V,分析判断故障点在16DG处。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄢󠄢󠄞󠄨󠄢󠄞󠄢󠄤󠄨󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

仪表测试检查:

1.室内处理人员到达机械室后,在分线盘处测试16DG轨道电压5.8V,甩掉电缆测试电缆电压6.9V,判断为室外故障。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄢󠄢󠄞󠄨󠄢󠄞󠄢󠄤󠄨󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

2.室外处理人员到达现场后,测试16DG送电端限流电阻电压1.004V(正常值0.44V),判断为短路故障,测试16DG送电端轨面电压0.4V(正常值为1.17V),测试16DG轨道区段各部杆件绝缘,测试16号道岔第二角钢时发现杆件对东侧钢轨测试数据为0欧姆,将16号道岔第二角钢西侧两个竖螺栓拆除后,红光带消失。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄢󠄢󠄞󠄨󠄢󠄞󠄢󠄤󠄨󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

3.分解发现16号道岔第二角钢西侧两个竖螺栓绝缘管破损,东侧绝缘管垫处存有大量铁锈。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄢󠄢󠄞󠄨󠄢󠄞󠄢󠄤󠄨󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

故障判定:

16号道岔东侧角钢L铁绝缘套管破损,西侧角钢L铁绝缘套管内有铁锈,短路绝缘套管,造成双边短路,导致16DG红光带。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄢󠄢󠄞󠄨󠄢󠄞󠄢󠄤󠄨󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

故障判定:

16号道岔东侧角钢L铁绝缘套管破损,西侧角钢L铁绝缘套管内有铁锈,短路绝缘套管,造成双边短路,导致16DG红光带。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄢󠄢󠄞󠄨󠄢󠄞󠄢󠄤󠄨󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

故障处理:

更换破损的绝缘套管,清扫铁屑后,测试绝缘良好,轨道电压正常。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄢󠄢󠄞󠄨󠄢󠄞󠄢󠄤󠄨󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

二、注意事项

1.按照规定对绝缘进行测试,对于外观破损、测试数据不达标、绝缘特性异常下降的绝缘及时联系工务进行更换。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄢󠄢󠄞󠄨󠄢󠄞󠄢󠄤󠄨󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

2.装有钢轨绝缘处的轨缝应保持在6-10mm,两钢轨头部应在同一平面,高低相差不大于2mm,特别检查轨道绝缘处道床石砟是否夯实,过车时钢轨振幅不宜过大。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄢󠄢󠄞󠄨󠄢󠄞󠄢󠄤󠄨󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

三、应急小常识

1.发生轨道电路红光带故障,首先要进行信号集中监测终端回放分析,既要分析故障区段电气特性变化情况,还要分析相邻或有关联的其他区段电气特性变化情况。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄢󠄢󠄞󠄨󠄢󠄞󠄢󠄤󠄨󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

2.若接收电压比正常值低或者为“0”V,应在分线盘甩接收电缆,在电缆上测试判断。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄢󠄢󠄞󠄨󠄢󠄞󠄢󠄤󠄨󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

3.处置过程中故障现象恢复,应从送点端轨道箱内变压器、限流器、等阻线等逐步检查测试到受电端,观察电气特性有无变化。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄢󠄢󠄞󠄨󠄢󠄞󠄢󠄤󠄨󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

四、相关微机监测曲线

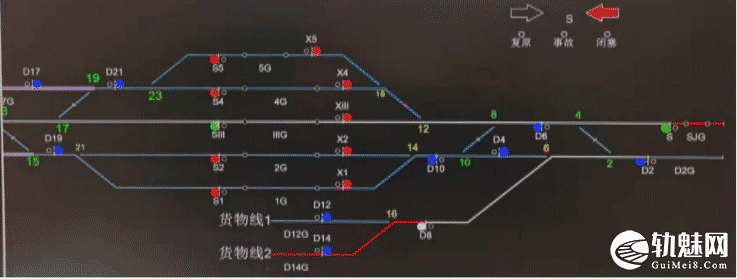

(1)故障时,该站站场图。

(2)故障时,16DG轨道电压曲线。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄢󠄢󠄞󠄨󠄢󠄞󠄢󠄤󠄨󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

(3)故障恢复后,16DG轨道电压曲线。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄢󠄢󠄞󠄨󠄢󠄞󠄢󠄤󠄨󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
