60kg/m钢轨9号复式交分道岔转辙机安装图 SC450

1 ZY(J)6型电液转辙机尖轨安装图

1.1 技术说明

1.本图为ZY6型电液转辙机在60kg/m钢轨9号复式交分道岔双转辙器部分的安装,转辙机安装在道岔左侧,右侧安装时按本图对称布置,并将道岔1-3尖轨的拉杆与2-4尖轨的拉杆交换,尖端杆组件中尖端铁的位置不变,两弯杆方向调换.

2.安装前道岔状态应符合有关技术要求.

3.基础短角钢平行于道岔中心线,密贴调整杆与连接杆及尖端杆垂直于道岔中心线.

4.安装装置零件齐全,质量合格,各部绝缘安装正确,螺栓应紧固,并达到规定的紧固力矩,丝扣露出螺帽外的余量应在5-10mm之间,开口销齐全并按标准角度劈开.

5.安装完毕应保证尖轨在定位或反位时与基本轨密贴,在牵引点位置尖轨与基本间有4mm及以上间隙时不得锁闭道岔且不得接通道岔表示.

1.2 转辙机安装图

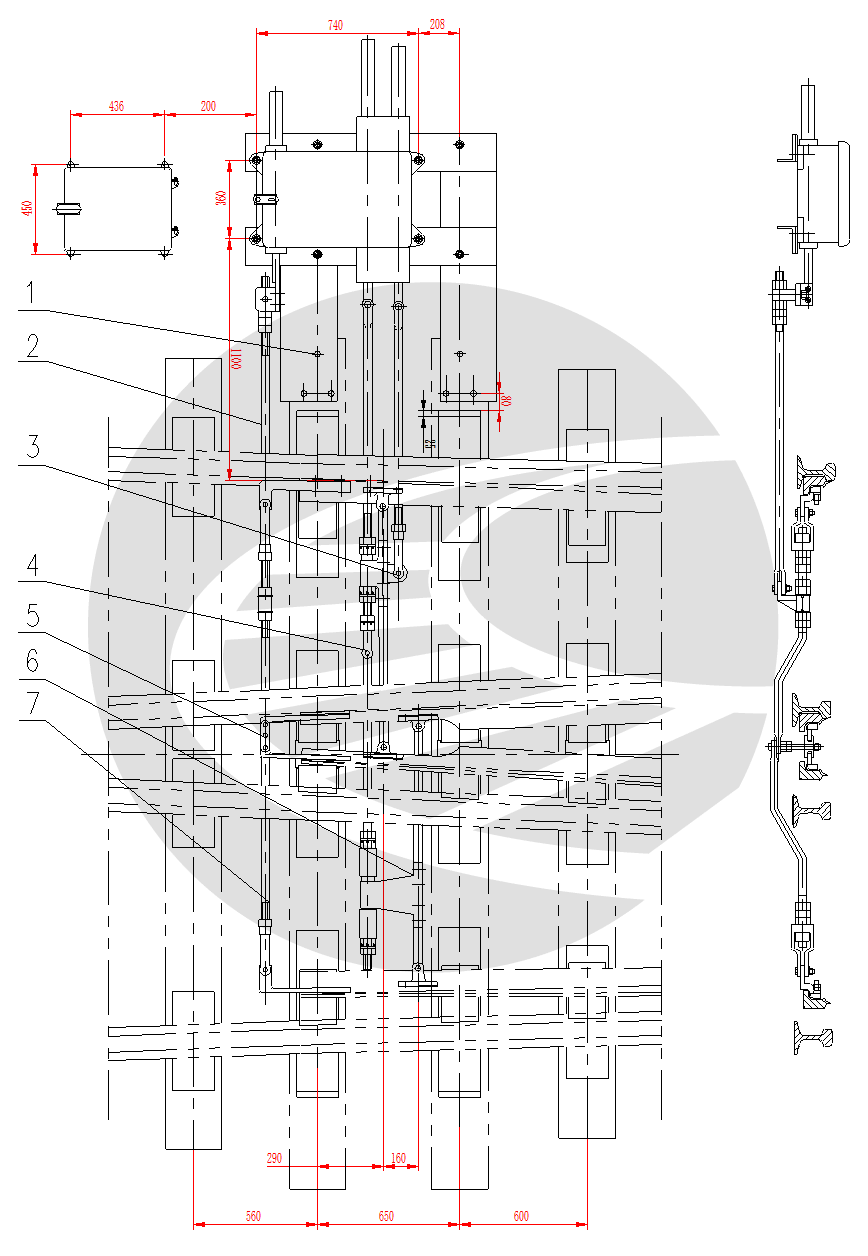

[caption id="attachment_18626" align="aligncenter" width="868"]60kg/m钢轨9号复式交分道岔转辙机安装图 SC450 60kg/m钢轨9#道岔(SC450)ZY(J)6型电液转辙机尖轨安装图 S0663.1[/caption]

1.3 配置表

序号 代号 名称 数量
1 S0307N.1.1 基础托板 1
2 S0307N.1.4 GL型连接杆 1
3 S0307N.1.7 GL型连接杆 4
4 S0307N.1.2 GTM密贴调罄杆 1
5 S0307N.1.6 GA型尖端杆 1
6 S0307N.1.3 GTM密贴调整杆 1
7 S0307N.1.5 GA型尖端杆 1

2 ZY(J)4型电液转辙机心轨安装图

2.1 技术说明

1.本图为ZY4型电液转辙机在60kg/m钢轨9号复式交分道岔心轨部分的安装,

2.安装前道岔状态应符合有关技术要求.

3.基础短角钢平行于道岔中心线,密贴调整杆与连接杆及尖端杆垂直于道岔中心线.

4.安装装置零件齐全,质量合格,各部绝缘安装正确,螺栓应紧固,并达到规定的紧固力矩,丝扣露出螺帽外的余量应在5-10mm之间,开口销齐全并按标准角度劈开.

5.安装完毕应保证心轨之一在定位或反位时与基本轨密贴,在拉杆接头铁处,心轨与基本轨间有4mm及以上间隙时不得锁闭道岔且不得接通道岔表示.

2.2 转辙机安装图

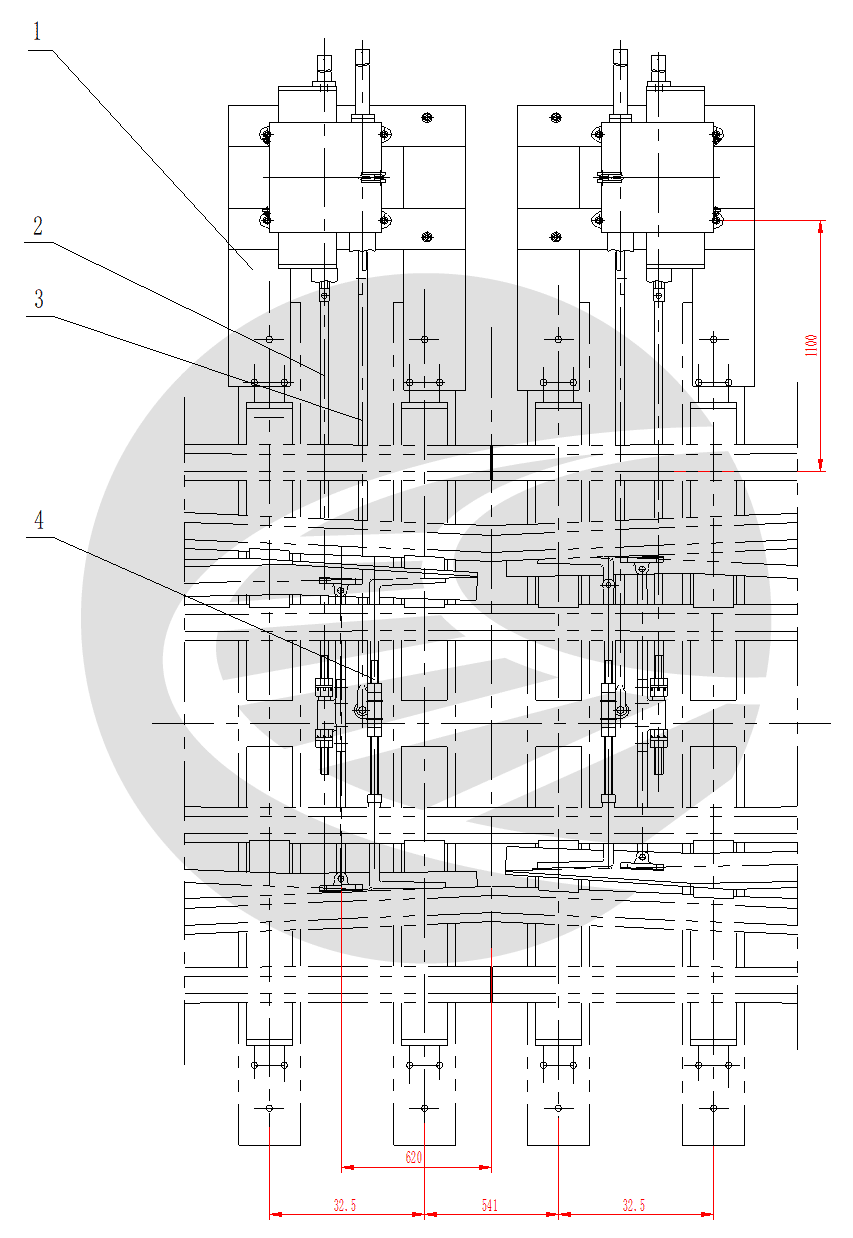

[caption id="attachment_18627" align="aligncenter" width="853"]60kg/m钢轨9号复式交分道岔转辙机安装图 SC450 60kg/m钢轨9#道岔(SC450)ZY(J)4型电液转辙机心轨安装图 S0663.2[/caption]

2.3 配置表

序号 代号 名称 数量
1 S0307N.2.1 基础托板 1
2 S0307N.2.2 GTM密贴调整杆 1
3 S0307N.2.3 GL型连接杆 1
4 S0307N.2.4 GA型尖端杆 1
