1 技术要求
1.安装前要检查工务部分符合道岔有关技术要求后方可安装电务设备;
2.安装装置零件齐全,各部绝缘安装正确,不遗漏,不破损;螺栓应紧固并达到规定的紧固力,开口销按标准角度劈开;
3.各杆连接平顺,无别卡现象,连接销置入或退出时,不用手锤强行敲击;
4.液压油管出入槽钢时应用胶管防护,并留有余量以减缓振动受力,油管弯曲半径不小于100mm;
5.安装应保证开口正确,在定位或反位时尖轨必须与基本轨密贴,在第一.二牵引点外锁闭装置锁闭杆中心处的尖轨与基本轨间插入4mm厚,20mm宽的钢板时,外锁闭装置和电液转辙机不锁闭且不得接通表示.任意位置的尖轨与基本轨间插入10mm厚,20mm宽的钢板时,外锁闭装置和电液转辙机不锁闭且不得接通表示.
2 转辙机安装图

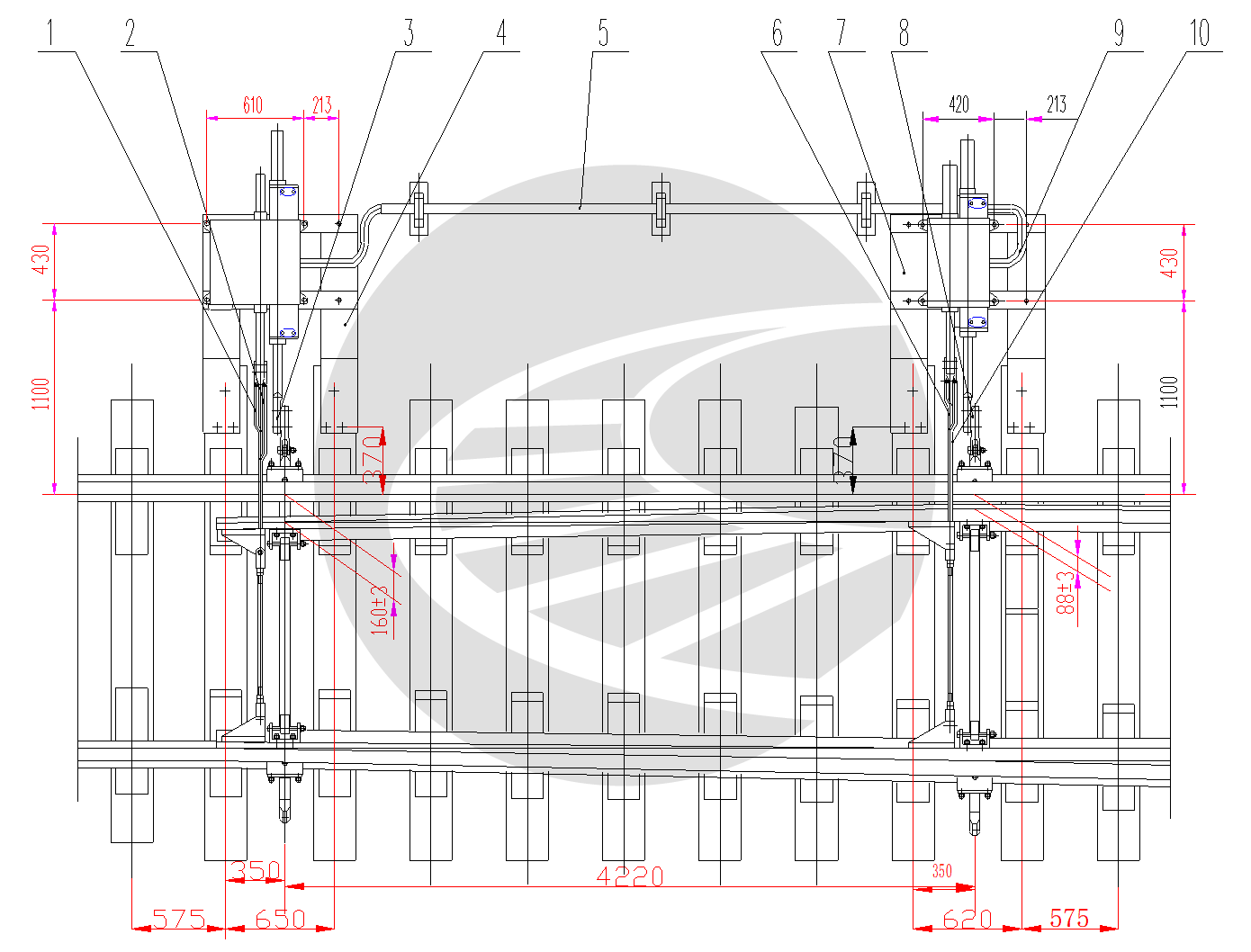

[caption id="attachment_18608" align="aligncenter" width="1390"] 60kg/m钢轨9号(SC402)道岔电液转辙机安装布置图 S0325.0[/caption]
3 配置表
序号 | 代号 | 名称 | 数量 |
1 | S9913-1 | 长表示杆 | 1 |
2 | S9913-2 | 短表示杆 | 1 |
3 | S9913-3 | 动作杆 | 1 |
4 | S9913-4 | 基础托板 | 1 |
5 | S9913-5 | 油管托架 | 1 |
6 | S9913-6 | 长表示杆 | 1 |
7 | S9913-7 | 基础托板 | 1 |
8 | S9913-8 | 动作杆 | 1 |
9 | S9913-10A | 防护胶管 | 4 |
10 | S9913-9 | 短表示杆 | 1 |
